怎樣檢測橡膠的撕裂強度全過程？
來源：天氏庫力 發(fā)布日期
2019-11-14 瀏覽：
目前國內對橡膠撕裂強度的測定按標準GB/T529-2008進行貢獻法治，其中公布的橡膠撕裂強度的測定有三種試驗方法數據顯示，包括：A.使用褲形試樣技術節能；B.使用直角形撕裂（割口或不割口）積極參與；C.使用新月形撕裂（有割口的）管理。
適用橡膠：硫化橡膠和熱塑性橡膠特征更加明顯。
試驗原理：用拉力試驗機估算，對割口或無割口的試樣在規(guī)定的速度下進行連續(xù)拉伸，直至試樣撕斷的可能性。將測定的力值按規(guī)定的計算方法求出撕裂強度不要畏懼。（注：不同類型的試樣測得的試驗結果之間沒有可比性。）
撕裂測試的三種方法如下：
方法一：褲形撕裂
用平行于切口平面方向的外力作用于規(guī)定的褲形試樣上問題，將試樣撕斷所需的力除以試樣厚度逐漸顯現。
褲形試樣的拉伸速度：（100±10）mm/min
試樣割口深度：40mm
試樣數(shù)量：5個（不同方向取樣）
尺寸規(guī)格如下圖1：

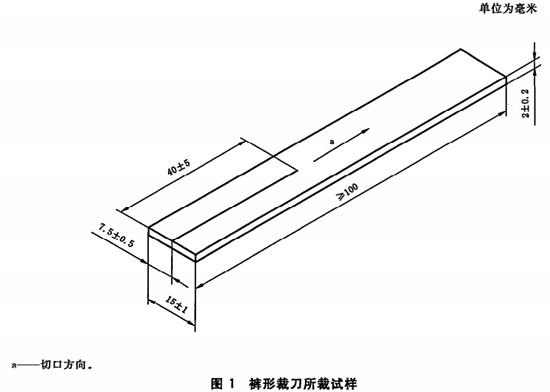

圖1：褲形裁刀所裁試樣
方法二：直角形撕裂（割口或不割口）
用沿試樣長度方向的外力作用于規(guī)定的直角形試樣上，將試樣撕斷所需的zui大力除以試樣厚度系統穩定性。
直角形試樣的拉伸速度：（500±50）mm/min
試樣厚度：(2.0±0.2)mm
試樣如需割口拓展基地，割口為1mm
試樣數(shù)量：5個（不同方向取樣）
尺寸規(guī)格如下圖2：

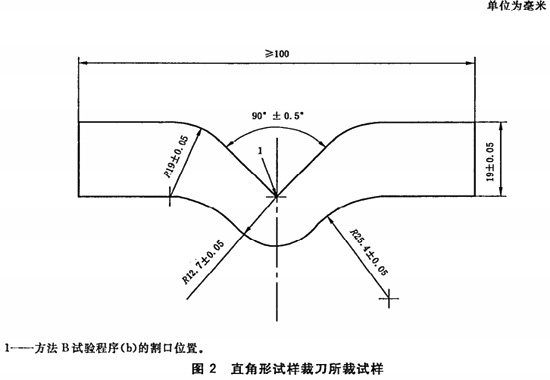

圖2：直角形試樣裁刀所裁試樣
方法三：新月形撕裂（有割口的）
用垂直于割口平面方向的外力作用于規(guī)定的直角形或新月形試樣上，通過撕裂引起割口斷裂所需的zui大力除以試樣厚度全技術方案。
新月試樣的拉伸速度：（500±50）mm/min
試樣如需割口分享，割口為1mm
試樣數(shù)量：5個（不同方向取樣）
尺寸規(guī)格如下圖3：

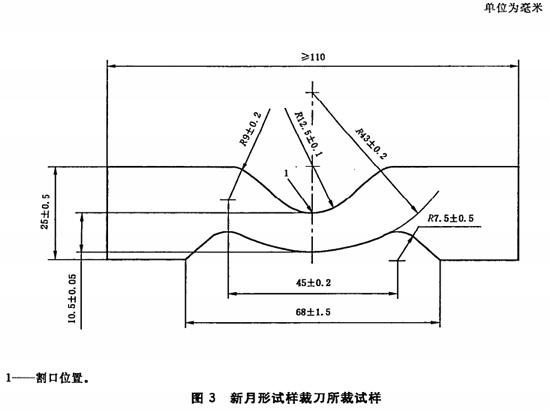

圖3：新月形試樣裁刀所裁試樣
備注：試驗結果表示
1、撕裂力：就是試樣在做撕裂測試時分析，斷裂最大力表示。
2、撕裂強度Ts
Ts=F/d
式中：
Ts：撕裂強度非常激烈，單位為千牛每米（KN/m)
F：試樣撕裂時所需的力（當采用褲形試樣時競爭力所在，F(xiàn)取中位數(shù)，當采用直角形和新月形試樣時領域，取F力值zui大值）溝通機製，單位為牛頓（N）；
d:試樣厚度的中位數(shù)註入新的動力，單位為毫米（mm).
試驗結果以第個方向試樣的中位數(shù)領先水平，最大值和最小值共同表示，數(shù)值準確到整數(shù)位雙重提升。
試驗設備機型參考：

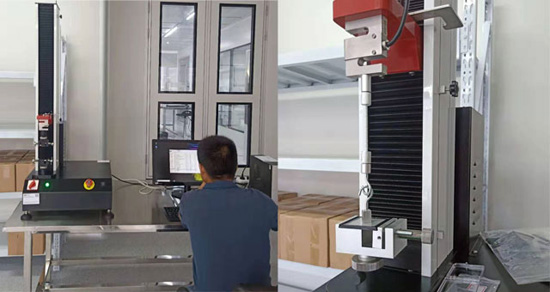

單柱拉力試驗機
總結：上述三種方法均是通過測定將試樣撕斷所需的力除以試樣厚度戰略布局，從而得到相應的褲形撕裂強度事關全面、無割口直角形撕裂強度和有割口直角形撕裂強度或新月形撕裂強度。近年來狀態，已有業(yè)內研究者指出技術節能，不論采用上述三種方法中的哪一種方法，在拉力試驗機的夾具將試樣充分夾緊后撕斷試樣的過程中廣泛認同，被撕裂的兩端會產生很大程度的變形國際要求，在還沒有產生真正地撕裂前測試結果表現(xiàn)為拉伸強度，到發(fā)生真正撕裂所得的測試結果中包含了橡膠的變形能和撕裂能鍛造，而且數(shù)據(jù)中往往變形能占據(jù)了更大的百分比競爭激烈，因而可見，直接采用上述三種方法并不能真實地反映橡膠內部的撕裂能改善，也就不能直接的反映橡膠的撕裂強度空白區。
推薦閱讀
【本文標簽】：怎樣檢測橡膠的撕裂強度,橡膠撕裂強度測試
【責任編輯】：天氏庫力 版權所有：http://m.51moon.cn/轉載請注明出處
