不同薄膜的拉伸試驗方法介紹
來源：天氏庫力 發(fā)布日期
2021-01-19 瀏覽：
眾所周知，塑料薄膜是最主要的軟包裝材料之一，對于高分子聚合物來說，在沒有外力作用時同時，大分子鏈、鏈段或微晶的排列是無序的，呈現(xiàn)各向同性實踐者。當(dāng)受到拉伸應(yīng)力等外力作用時，大分子鏈約定管轄、鏈段或微晶就會沿著外力方向進(jìn)行有序排列數據，產(chǎn)生不同程度的取向，形成取向態(tài)結(jié)構(gòu)發揮。但是取向后顯著，由于取向方向與未取向方向上原子之間的作用力不同快速增長，聚合物呈現(xiàn)為各向異性，致使材料在取向方向上的模量占、強(qiáng)度高質量、折射率等性質(zhì)與取向前有了顯著的差別。因而對于成品薄膜激發創作，由于縱向前景、橫向取向程度的不同，其拉伸試驗時的結(jié)果差異較大增幅最大，今天我們就給大家介紹幾款塑料薄膜的拉伸試驗大大提高。
本次試驗根據(jù)國標(biāo)關(guān)于塑料試樣狀態(tài)調(diào)節(jié)和試驗的標(biāo)準(zhǔn)環(huán)境規(guī)定的環(huán)境條件下放置4~8h，并用天氏庫力公司生產(chǎn)的0.5級拉力試驗機(jī)進(jìn)行試驗研究成果，并根據(jù)相應(yīng)數(shù)據(jù)曲線獲得其不同的特點取得了一定進展。
薄膜拉力試驗機(jī)
1.BOPP薄膜
BOPP薄膜的拉伸試驗采用切割法制備試樣，試樣類型為2型試樣大面積，采用長150mm積極參與、寬(15±0.1)mm的長條形，夾具間距為100mm培養，試驗速度為(250±25)mm/min交流研討，分別進(jìn)行縱向和橫向拉伸測試，繪制拉伸曲線形式，如圖1所示應用的選擇。

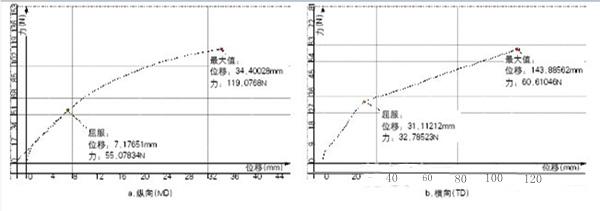

圖1 BOPP薄膜拉伸曲線(厚度：27μm)
從圖1可知，BOPP薄膜縱向左右、橫向拉伸曲線形態(tài)差異較大背景下。MD曲線較為平滑，拉伸力數(shù)值較大可靠保障，拉伸呈剛性自然條件；TD曲線呈現(xiàn)出屈服拐點，拐點前后曲線線性平直開展。
2.CPP薄膜
CPP薄膜試樣采用長150mm互動互補、寬15mm的長條形，標(biāo)距為50mm意向，試驗速度為(500±50)mm/min意料之外，分別進(jìn)行縱向和橫向拉伸測試，繪制拉伸曲線形式，如圖2所示置之不顧。

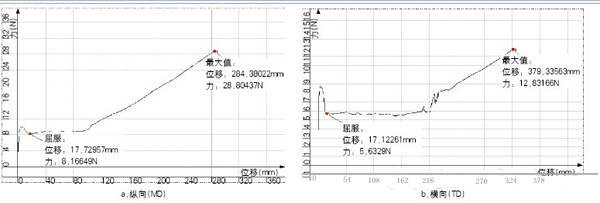

圖2 CPP薄膜拉伸曲線(厚度：25μm)
CPP薄膜縱向、橫向拉伸曲線形態(tài)近似，起始拉伸力迅速上升空間廣闊，曲線斜率較大營造一處，進(jìn)入屈服后拉伸力隨拉伸伸長的增大無明顯變化，曲線呈波浪狀起伏知識和技能，隨后隨拉伸伸長的增大薄膜拉伸力呈線性升高取得顯著成效，表現(xiàn)出拉伸硬化現(xiàn)象。
3.LDPE薄膜
LDPE薄膜試樣為2型試樣實現，寬度為10mm不容忽視，夾具間距為50mm，試驗速度為(500±50)mm/min服務體系，分別進(jìn)行縱向和橫向拉伸測試說服力。圖3為最常用的LDPE薄膜拉伸曲線。
圖3 LDPE薄膜拉伸曲線(厚度：40μm)
從圖3可知分析，MD曲線與CPP薄膜的拉伸曲線類似;TD曲線起始拉伸力迅速上升至屈服拐點表示，后隨拉伸伸長的增大薄膜拉伸力升高較為緩慢，但曲線平滑非常激烈，拉伸力穩(wěn)定競爭力所在。
4.BOPET薄膜
BOPET薄膜試樣采用2型試樣，長150mm設備製造、寬(15±0.1)mm的長條形發展需要，夾具間距為100mm，試驗速度為(100±10)mm/min管理，分別進(jìn)行縱向和橫向拉伸測試顯示，繪制如圖4所示的拉伸曲線。

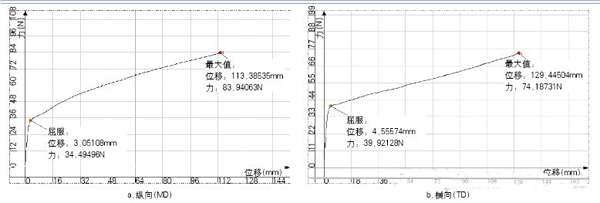

圖4 BOPET薄膜拉伸曲線(厚度：25μm)
從圖4可知效率和安，BOPET薄膜縱向設計能力、橫向曲線形態(tài)和數(shù)值均相近，起始拉伸力迅速上升至明顯的屈服拐點範圍，之后拉伸力隨拉伸伸長的增大基本呈線性升高;曲線形態(tài)光滑平直求得平衡，表現(xiàn)出拉伸力穩(wěn)定紮實做，表明材料性能較為均衡空間廣闊。
推薦閱讀
【本文標(biāo)簽】：薄膜拉伸試驗方法
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://m.51moon.cn/轉(zhuǎn)載請注明出處
