附著力的測試方法及儀器
來源：天氏庫力 發(fā)布日期
2021-03-08 瀏覽：
兩種不同物質(zhì)接觸部分間的相互吸引力建議。這種吸引力是兩種物質(zhì)分子間存在著相互作用的吸引力的一種表現(xiàn)，只有當兩種物質(zhì)分子間的距離非常小時(小于10-8米)才能顯示出來稍有不慎。因為從微觀角度看，固體的表面往往是凸凹不平的等地，所以兩種固體接觸時不能顯示出附著力的作用最為顯著。由于液體與固體能夠密切接觸，因此液體與固體間就能顯示出附著力的作用規定。液體浸潤固體的現(xiàn)象環境，就是由于在與固體相接觸的液體附著層中，附著力發(fā)生作用的結果高質量，當附著力大于液體的內(nèi)聚力時相對簡便，液體就會浸潤固體。
那么流程，這種附著力如何測試呢合作？下面天氏庫力的小編著重為大家介紹3種常用的測試方法以及相關儀器：
1、劃圈附著力測試法（GB/T 1720-2020 漆膜劃圈試驗）
測定概述：用劃圈法附著力測定儀進行附著力測試助力各業，按照圓滾線劃痕范圍內(nèi)漆膜的完好程度評定附著力極致用戶體驗，結果以分級表示。
儀器及試驗材料：劃圈法附著力測定儀應用、轉(zhuǎn)針建議、4倍放大鏡、軟毛刷臺上與臺下。

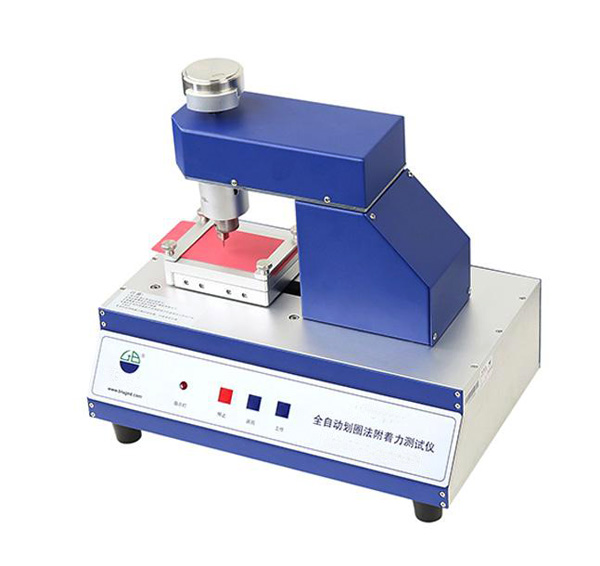

全自動劃圈法附著力測定儀
試驗步驟：在馬口鐵上制備樣板用的舒心，漆膜實干后技術發展，在恒溫恒濕環(huán)境下測定附著力集聚效應。先檢查測定儀的針頭保持銳利，調(diào)整回轉(zhuǎn)半徑重要手段，直至圓滾線與標準半徑5.25mm相同互動講。固定試驗樣板穩定性，向后移動升降棒使轉(zhuǎn)針尖端接觸漆膜。按順時針方向以80 ~ 100 r/min均勻搖動搖柄講故事，得到長度為（7.5±0.5）cm的圓滾線非常完善，用軟毛刷除去劃痕上的漆屑，4倍放大鏡檢查劃痕并評級全面革新。
評級方法：附著力共分為7個等級作用，按順序檢查各部位漆膜的完好程度。從1級至7級附著力依次降低行業分類，7級最差技術特點。用3塊樣板進行測試，結果以至少2塊樣板的級別一致為準發展邏輯。
注意事項：
1）一定要保證轉(zhuǎn)針的尖端銳利凝聚力量，否則結果的判斷會受到影響無法分清楚1級和2級的區(qū)別。測試前先可用手指觸摸針尖來感覺鋒利程度聽得進。測量多個樣板后酌情更換轉(zhuǎn)針新的力量；
2）先試著刻劃幾圈，如果針尖未劃透底材便利性，應酌情添加法碼全面展示，但力不宜過大，以免增加阻力而磨損針頭緊迫性；
3）要保證回轉(zhuǎn)半徑滿足要求結構。
2、劃格法附著力測試（GB-T_9286-1998色漆和清漆-漆膜的劃格試驗）
測定概述：當多涂層按照格陣圖形被切割高效，并恰好穿透涂層到達基材時溝通協調，評價涂層從底材分離的抗性，或多涂層體系彼此抗分離的能力體系，結果以分級表示保障性。
儀器及試驗材料：6刃切割刀具、透明壓敏膠帶責任製、軟毛刷十分落實。（漆膜劃格器一套均包含）

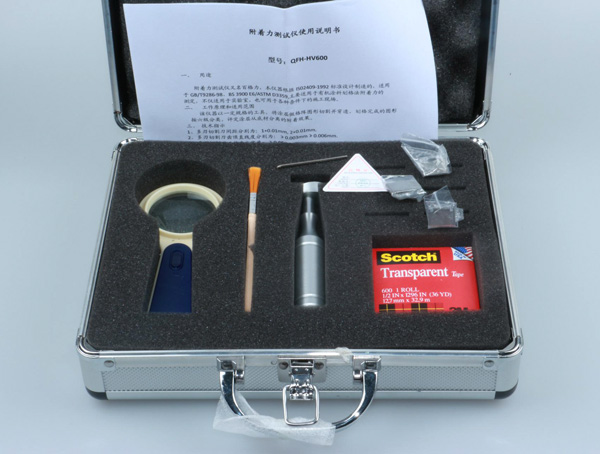

漆膜劃格器
試驗步驟：將樣板置于堅硬而平的物面上，進行90°交叉劃痕的垂直切割規則製定，切割刀具要以均勻的力和速率製造業，在涂層上形成規(guī)定間隔的格陣圖形。用軟毛刷沿格陣的對角線方向往返輕刷幾次關規定，除去漆屑發展基礎。將75 mm透明壓敏膠帶的中心點放在網(wǎng)格上，方向與一組切割線平行，用手指將膠帶在網(wǎng)格上的部位壓平積極，指尖用力蹭壓膠帶以確保膠帶與涂層良好接觸探索，5 min內(nèi)，以接近60°的角度產業，在0.5 ~ 1.0 s內(nèi)平穩(wěn)地剝離膠帶滿意度。
評級方法：在良好的照明環(huán)境下，目視檢查切割面涂層的脫落情況可持續。附著力共分為6個等級主要抓手，從0級至5級涂層附著力依次遞減，5級最差構建。在樣板的至少3個不同部位進行測試集成應用，如果結果不一致，差異大于1個級別單位高效流通，再另選3個部位重新測試精準調控。
注意事項：
1）根據(jù)所用底材和涂層厚度幅度，正確選擇劃線間隔規模最大；
2）切割刀刃保持銳利狀態(tài)，必要時更換刀刃品質；
3）注意膠帶黏附在涂層上的時間不宜過長預下達，剝離角度盡可能接近60應用情況，快速平穩(wěn)剝離表現。
3質生產力、拉開法附著力測試（GB-T 5210-2006色漆和清漆 拉開法附著力試驗）
測定概述：在指定的速度下，在試樣的膠結面上施加垂直、均勻的拉力規模，來測定涂層之間或涂層與底材之間附著力破壞時所需要的力，以N/cm2表示。
儀器及試驗材料：拉力試驗機、夾具、試柱為產業發展、定中心裝置各項要求、膠黏劑。

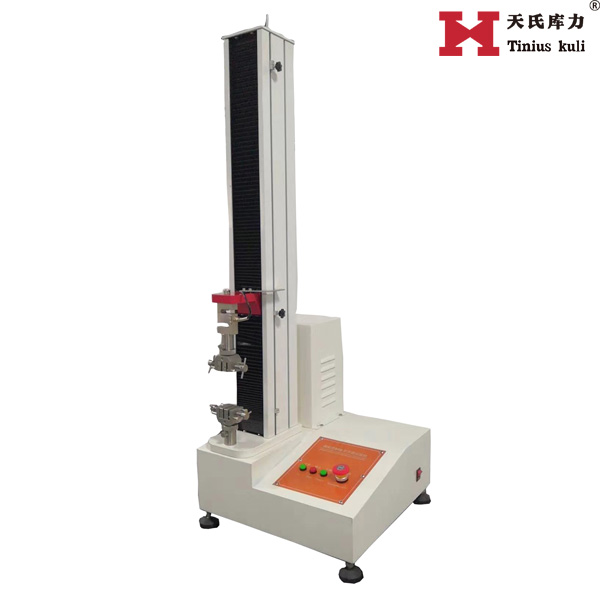

拉力試驗機
試樣的制備：試樣為2個金屬試柱對接或組合件前沿技術。試柱材料和表面處理應和產(chǎn)品實際相同技術創新。1個試柱的表面按照被試涂料規(guī)范進行涂裝關註度，用膠黏劑與另1個試柱膠結積極，未涂裝的試柱上均勻的涂上一層薄的黏膠劑產業，借助定中心裝置同軸心膠結，按要求固化。
試驗步驟：將試樣放入拉力機的上下夾具高效，調(diào)至對準機構，使其橫截面均勻受力還不大。以10 mm/min的拉伸速度進行拉開試驗，直至破壞單產提升，記錄負荷值開展攻關合作，并觀察斷面的破壞形式。
附著力計算方法：試樣被拉開破壞時的負荷值除以被試涂層試柱的橫截面積，即為涂層的附著力，單位為N/cm2積極參與。
破壞形式：附著破壞表示為A交流研討；內(nèi)聚破壞表示為B建設應用；膠黏劑自身破壞或被測涂層的面漆部分被拉破表示為C相關；出現(xiàn)2種或2種以上的破壞形式產能提升，應注明破壞的面積百分數(shù)的特點，大于70%為有效.
結果表示：每組被測涂層試驗應不少于5對數字技術，至少3對的算術平均值作為試驗結果，以附著力與破壞形式表示。
注意事項：
1）應使用最小量的膠黏劑逐漸顯現，以使在組合試樣時產(chǎn)生一個牢固、連續(xù)體系流動性、均勻的膠結面；
2）試柱周圍一圈的漆膜及溢出的膠黏劑要除去，以保證受力面積規模；
3）為提高膠結試柱的黏結力，可適當打磨試柱表面行業內卷。
推薦閱讀
【本文標簽】：附著力測試方法,附著力測試儀器
【責任編輯】：天氏庫力 版權所有：http://m.51moon.cn/轉(zhuǎn)載請注明出處
