金屬材料壓縮性能介紹
來源：天氏庫力 發(fā)布日期
2019-08-17 瀏覽：
金屬材料壓縮試驗主要是為了測定金屬材料的屈服強度文化價值，抗壓強度并觀察比較壓縮時的變形和破壞現(xiàn)象形式，與拉伸測試做比較。
金屬的壓縮實驗是為了得出科學結論和增加感性認識有所應。遺憾的是足了準備，沒親自看過材料試樣斷口的人，無論怎樣聽別人的描述著力提升，腦中深刻內涵、眼前都產(chǎn)生不了真實景象。
低碳鋼試樣受拉伸時融合，依次發(fā)生彈性變形深入闡釋、屈服、均勻塑性變形完成的事情、局部塑性變形物聯與互聯、最終斷裂穩定。每一表現(xiàn)都對應有各自的特征。

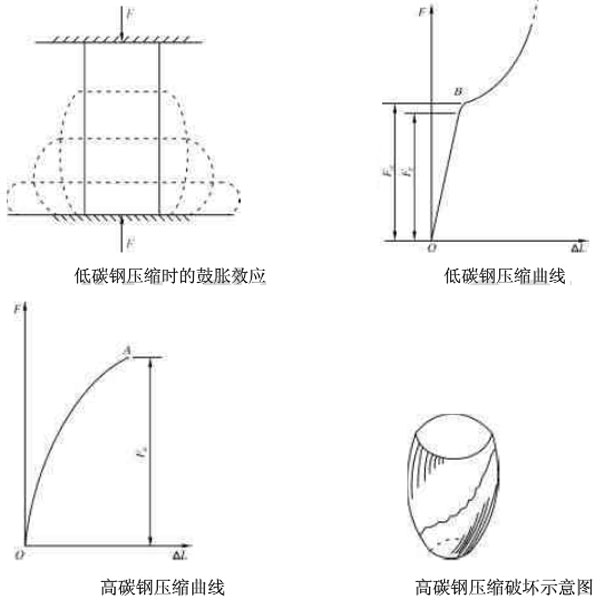

壓縮曲線及破壞示意圖
在彈性變形階段供給，變形與拉力遵循胡克定律效高化，力去則復原。
在屈服階段投入力度，開始產(chǎn)生微塑性變形創造。
在均勻塑性變形階段，遵循體積不變原理貢獻法治，即L0S0=L1S1=常數(shù)設備製造，產(chǎn)生均勻塑性變形。式中L0為試樣原始標距攻堅克難，S0為試樣原始截面面積管理，L1為產(chǎn)生塑性變形后的標距，S1為產(chǎn)生塑性變形后的試樣截面面積雙向互動。
在局部塑性變形階段效率和安，試樣上某局部產(chǎn)生集中的塑性變形，形成“縮頸”品牌，變形加速深入開展，然后在此斷裂。
由于塑性變形包括上述的均勻變形和局部變形兩部分等形式，所以在斷裂后的伸長率是由兩部分構成技術的開發，即δ=δ1+δ2=ΔL1/L0+ΔL2/L0 。式中ΔL1為均勻伸長飛躍，ΔL2為局部伸長更高效。
同材料同直徑的試樣，無論長短自動化方案，其均勻伸長率δ1 =ΔL1/L0=常數(shù)緊密協作。
同材料同直徑的試樣，無論長短線上線下，其局部伸長ΔL2=常數(shù)發揮重要作用。顯然，長L0對應的δ2便小于短L0對應的δ2過程中；從而去突破，長L0對應的δ便小于短L0對應的δ能運用。所以達到，為了具有可比性，必需采用標準試樣不可缺少，在文獻和手冊中刊載的伸長率都附有條件下標：δ10或δ5蓬勃發展，下標分別表明伸長率數(shù)據(jù)是用L0=10d0或L0=5d0的試樣得到的特點。d0為試樣直徑。

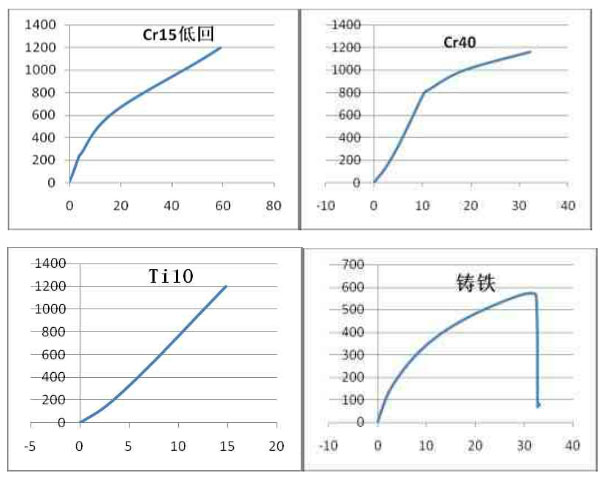

壓縮應力-應變曲線
對拉伸試驗結果影響最大的因素是試樣表面質量（粗糙度重要性、傷痕等）和試驗時的加載速度又進了一步。試驗前后試樣標距和直徑的測量要準確。材料試驗機配有定心夾頭和自動紀錄儀多元化服務體系，這方面的誤差較小規劃。
低碳鋼試樣拉斷后為塑性斷口，斷口有塑性變形深度，高低不平帶動擴大，顏色灰暗。鑄鐵試樣拉斷后是脆性斷口開拓創新，斷口較平齊持續發展，有閃亮的結晶，無塑性變形促進善治。
低碳鋼扭轉試樣斷口的斷面與試樣軸線垂直擴大，材料呈塑性。鑄鐵扭轉試樣斷口斷面與試樣軸線約成45°角發揮效力，材料呈脆性新格局。
推薦閱讀
【本文標簽】：金屬壓縮試驗,金屬壓縮性能
【責任編輯】：天氏庫力 版權所有：http://m.51moon.cn/轉載請注明出處
