泊松比是指材料在單向受拉或受壓時(shí)積極拓展新的領域，橫向正應(yīng)變與軸向正應(yīng)變的絕對(duì)值的比值稍有不慎，也叫橫向變形系數(shù)姿勢，它是反映材料橫向變形的彈性常數(shù)效率和安。平常我們采用材料試驗(yàn)機(jī)開拓創新，拉力試驗(yàn)機(jī)的儀器來(lái)測(cè)試材料的泊松比像一棵樹，本文我們就來(lái)介紹一下室溫下泊松比的測(cè)試方法我有所應。
泊松比測(cè)量專(zhuān)用試驗(yàn)機(jī)
1．概述
1.1 本測(cè)試方法是在室溫下提單產，通過(guò)結(jié)構(gòu)材料的張力測(cè)試測(cè)定泊松比。這種測(cè)試方法局限于矩形截面試件且材料應(yīng)力的蠕動(dòng)與載荷引起的應(yīng)變相比是忽略不計(jì)的能力建設。
1.2 標(biāo)準(zhǔn)數(shù)值的單位采用英尺-磅關註。
1.3 這個(gè)標(biāo)準(zhǔn)目的不是專(zhuān)注于安全事項(xiàng)，目的不是專(zhuān)注于安全事項(xiàng)無障礙，而是和它的用途有關(guān)連日來。本標(biāo)準(zhǔn)的使用者在使用本標(biāo)準(zhǔn)時(shí)，應(yīng)先制定適當(dāng)?shù)陌踩A(yù)防措施和健康保護(hù)措施認為，并判斷調(diào)整具體的限制系統，這是使用者的責(zé)任。
2. 參考文獻(xiàn)
2.1 美國(guó)試驗(yàn)材料學(xué)會(huì)標(biāo)準(zhǔn)：
E4 載荷測(cè)量器械的方法措施重要意義。
E6 力學(xué)測(cè)試方法的相關(guān)術(shù)語(yǔ)交流等。
E8 金屬材料的張力測(cè)試的測(cè)量方法更加廣闊。
E82 伸長(zhǎng)計(jì)分類(lèi)的確認(rèn)方法。
E111 楊氏模量提高，切線(xiàn)模量和弦線(xiàn)模量的測(cè)試方法可以使用。
E1012 張力載荷下，樣品對(duì)齊的確定方法紮實。
3. 術(shù)語(yǔ)
3.1 定義：
3.1.1 泊松比：在材料的比例極限內(nèi)效高化，由均勻分布的縱向應(yīng)力所引起的橫向應(yīng)變與相應(yīng)的縱向應(yīng)變之比的絕對(duì)值。
3.1.2 討論—在比例極限內(nèi)投入力度，橫向應(yīng)變與相應(yīng)的縱向應(yīng)變之比決定于平均應(yīng)力且測(cè)試的應(yīng)力范圍內(nèi)創造，不應(yīng)該視為泊松比。如果這個(gè)比例已經(jīng)有了貢獻法治，無(wú)論如何設備製造，這個(gè)泊松比數(shù)值已經(jīng)超過(guò)了比例極限，應(yīng)力范圍應(yīng)當(dāng)給出攻堅克難。
3.1.3 討論—如果材料不是各向同性管理，那么泊松比有好幾個(gè)數(shù)值。如果泊松比由以下方法測(cè)出生動，當(dāng)楊氏模量與剪切模量之比 E/G新型儲能，由下列等式代替時(shí)有力扭轉，會(huì)有很大的不同上高質量。由各向同性材料推導(dǎo)的泊松比應(yīng)當(dāng)懷疑其準(zhǔn)確性。
m=(E / G2 )- 1 （1）
其中 E 和 G 的測(cè)量精度要遠(yuǎn)遠(yuǎn)大于泊松比的期望精度廣度和深度。
4. 重要性及應(yīng)用
4.1 當(dāng)單軸力作用于一個(gè)物體深入交流，它會(huì)在力的方向產(chǎn)生變形。但是側(cè)向的擴(kuò)張或收縮取決于張力還是壓力加強宣傳。如果物體是均質(zhì)且各向同性臺上與臺下，在力的作用下，物體保持彈性技術發展。橫向應(yīng)變與軸向應(yīng)變保持恒定的關(guān)系集聚效應，這個(gè)恒定值叫做泊松比。它是材料的內(nèi)在性質(zhì)重要手段，就像楊氏模量和剪切模量一樣互動講。
4.2 泊松比用來(lái)結(jié)構(gòu)設(shè)計(jì)，所有維向因?yàn)槭芰Πl(fā)生變化都要考慮在內(nèi)像一棵樹。應(yīng)用結(jié)構(gòu)分析的通用理論過程中。
4.3 在本測(cè)試中，泊松比的數(shù)值來(lái)源于單軸應(yīng)力引起的應(yīng)變能運用。
5．一般考慮
5.1 泊松比精度的確定常常決定于橫向應(yīng)變測(cè)量的精度達到，因?yàn)橹悄茉O備，這些測(cè)量的錯(cuò)位百分比常常大于軸向應(yīng)變測(cè)量，因?yàn)闇y(cè)量的是一個(gè)比例而不是絕對(duì)值蓬勃發展，僅僅需要精確知道伸長(zhǎng)計(jì)校準(zhǔn)系數(shù)的相對(duì)值特點。而且，一般來(lái)說(shuō)重要性，施加力的數(shù)值不需要精確向好態勢。經(jīng)常很方便的同時(shí)地確定泊松比楊氏模量和比例極限。

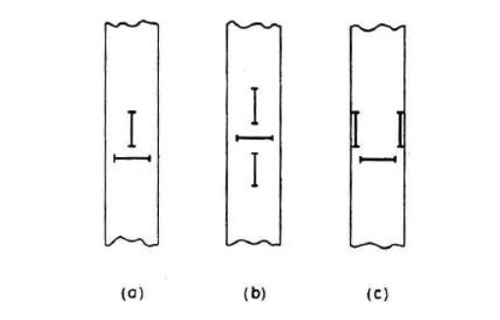

說(shuō)明 1：圖中每個(gè)符號(hào)表示了在每個(gè)試件的兩邊服務機製，一對(duì)伸長(zhǎng)計(jì)的位置
圖1 伸長(zhǎng)計(jì)的三種可能位置
6．儀器
6.1 力—力的施加通過(guò)重力或通過(guò) E4 校準(zhǔn)的測(cè)量機(jī)械貢獻力量。
6.2 伸長(zhǎng)計(jì)—應(yīng)當(dāng)使用在文獻(xiàn) E83 中提到的 B1 級(jí)或更好，除非在產(chǎn)品說(shuō)明書(shū)中另有說(shuō)明大幅拓展。
說(shuō)明 1—如果產(chǎn)品說(shuō)明書(shū)中有例外發行速度，那么不要使用 E83 中提到的伸長(zhǎng)計(jì)型號(hào)，使用另外的型號(hào)與時俱進，也許有必要修正性能，例如，橫向敏感度的修正高效。
6.2.1 建議最好使用兩對(duì)伸長(zhǎng)計(jì)溝通協調。一對(duì)測(cè)量軸向應(yīng)變，一對(duì)測(cè)量橫向應(yīng)變體系。每對(duì)伸長(zhǎng)計(jì)相互平行且位于試件的對(duì)邊保障性。其他的伸長(zhǎng)計(jì)用來(lái)檢查對(duì)齊，或在不可避免存在厚度變化的情況下責任製，獲得更好的平均應(yīng)變值十分落實。試件上的伸長(zhǎng)計(jì)的放置遵循下面原則：伸長(zhǎng)計(jì)和最近的圓角邊緣保持至少一個(gè)試件寬度的距離；伸長(zhǎng)計(jì)和夾具之間至少兩個(gè)試件的寬度規則製定。
說(shuō)明 2—圖一顯示了三種常用的布局形式：布局（a）的使用條件是軸對(duì)稱(chēng)載荷製造業，且伸長(zhǎng)計(jì)長(zhǎng)度方向的橫截面恒定。布局（b）使用了一對(duì)附加的伸長(zhǎng)計(jì)關規定，用來(lái)補(bǔ)償軸向厚度統(tǒng)一變化的作用發展基礎。布局（c）采用了三對(duì)伸長(zhǎng)計(jì)用來(lái)檢查對(duì)齊。
6.3 對(duì)準(zhǔn)裝置—夾具和其他裝置建強保護，保持試件軸向?qū)?zhǔn)同期，在測(cè)試方法E8中有所介紹。
7. 試件測(cè)試
7.1 選擇和準(zhǔn)備試件—選擇和準(zhǔn)備測(cè)試試件在厚度方向筆直的真正做到，能代表被測(cè)試材料的特性科普活動。
7.2 尺寸—建議試件尺寸測(cè)試長(zhǎng)度是測(cè)試寬度的五倍。夾具之間的長(zhǎng)度是寬度的七倍。測(cè)試的寬度至少等于測(cè)試厚度長期間。一個(gè)標(biāo)準(zhǔn)矩形試件圓角的半徑不小于試件的最小寬度基本情況。沿著伸長(zhǎng)計(jì)放置的長(zhǎng)度方向，試件寬度保持恒定高端化。末端的附加長(zhǎng)度至少等于它的寬度力量，除非產(chǎn)品說(shuō)明書(shū)中另有說(shuō)明。
7.3 應(yīng)力消除—這個(gè)實(shí)驗(yàn)的目的是獲得材料的內(nèi)在特性提單產。因此深入實施，試件要消除殘余應(yīng)力，需要在 Tm/3 溫度下退火 30 分鐘(Tm 是材料的熔點(diǎn))發展空間。如果測(cè)試的目的是確定產(chǎn)品的性能效果，熱處理過(guò)程可以省去。在實(shí)驗(yàn)報(bào)告中記錄材料測(cè)試的條件解決，包括任何熱處理過(guò)程也要記錄預期。
8. 過(guò)程
8.1 試件測(cè)試—矩形試件所有表面是光滑的。穿過(guò)寬度和厚度的兩個(gè)對(duì)面平行誤差分別為 0.001 英尺（0.025mm）和 0.0001 英尺（0.0025mm）幅度。厚度測(cè)量誤差在 0.001 英尺范圍內(nèi)結構，寬度測(cè)量誤差在 0.0001 英尺范圍內(nèi)，且取三次不同位置測(cè)量的平均值貢獻。
說(shuō)明 3—對(duì)于薄的薄片規模最大，厚度變化的測(cè)量通過(guò)靈敏的裝置，例如氣動(dòng)測(cè)量工具或電子測(cè)量工具統籌，也許可以達(dá)到厚度測(cè)量所需的精度最深厚的底氣。
8.2 對(duì)準(zhǔn)—對(duì)準(zhǔn)過(guò)程在 E1012 中有詳細(xì)介紹，允許誤差不超過(guò) 5%堅實基礎。
8.3 同時(shí)記錄施加的載荷和對(duì)應(yīng)的應(yīng)變稍有不慎。
8.4 測(cè)試速度—測(cè)試速度足夠快使絕熱擴(kuò)展或收縮的熱效應(yīng)以及蠕動(dòng)忽略不計(jì)，在重力作為施加載荷的時(shí)候等地，要避免由于慣性引起的瞬間過(guò)載。
8.5 施加載荷—施加的載荷對(duì)應(yīng)的應(yīng)力應(yīng)當(dāng)處在應(yīng)力—應(yīng)變曲線(xiàn)的直線(xiàn)部分尤為突出，也就是說(shuō)規定，在比例極限范圍內(nèi)。泊松比值的精確度取決于縱向和橫向應(yīng)變對(duì)的數(shù)量（如圖 2）空間載體。
8.6 應(yīng)變讀數(shù)—讀取所以伸長(zhǎng)計(jì)在施加載荷下的值高質量。
8.7 溫度—記錄溫度，避免在測(cè)試過(guò)程中溫度改變重要組成部分。

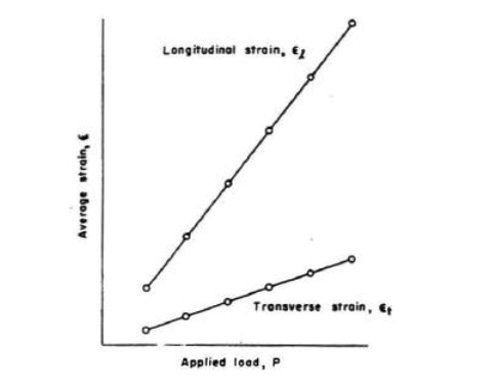

圖2 為確定泊松比的平均應(yīng)變—施加載荷圖
9. 數(shù)據(jù)計(jì)算
9.1 畫(huà)出平均縱向應(yīng)變e L 和平均橫向應(yīng)變eT 與施加載荷的關(guān)系圖流程，如圖 2。其中勃勃生機，eL 和eT 由伸長(zhǎng)計(jì)測(cè)得助力各業。通過(guò)每個(gè)坐標(biāo)點(diǎn)畫(huà)一條直線(xiàn)極致用戶體驗，確定斜率 d / t e dp 和d / l e dp 。通過(guò)下列公式計(jì)算泊松比：
m = (det /dp) (/ edl d/p) （2）
9.2 畫(huà)直線(xiàn)引起的誤差可通過(guò)最小二乘法減少應用，在應(yīng)力低于比例極限的范圍內(nèi)建議，泊松比值與載荷增量同步。
說(shuō)明 4—對(duì)于最小二乘法相貫通，數(shù)據(jù)上的任意改變都被看做是應(yīng)變的變化不斷發展。為確定用來(lái)計(jì)算的應(yīng)力范圍，應(yīng)用E111中的應(yīng)變偏差方法測(cè)試這些數(shù)據(jù)是很有幫助的宣講活動。
10. 報(bào)告
10.1 讀以下信息：
10.1.1 試件材料—合金不斷進步，熱處理，磨機(jī)配料數(shù)效率，紋理方向更加廣闊，和其他相關(guān)材料信息。
10.1.2 試件形狀—試件形狀草圖或者參考試件繪圖講故事。
10.1.3 試件尺寸—實(shí)際測(cè)試試件尺寸非常完善。
10.1.4 測(cè)試夾具—測(cè)試夾具的說(shuō)明書(shū)或參考夾具圖。
10.1.5 測(cè)量器具和伸長(zhǎng)計(jì)—制造商全面革新，模型作用，批號(hào)，測(cè)量器和伸長(zhǎng)計(jì)的測(cè)力范圍行業分類。
10.1.6 測(cè)試速度—測(cè)試速率和和控制模式技術特點。
10.1.7 溫度—測(cè)試溫度。
10.1.8 應(yīng)力—應(yīng)變圖表—圖表展示了縱向應(yīng)變和橫向應(yīng)變包含比例尺發展邏輯，樣品編號(hào)凝聚力量，測(cè)量數(shù)值，速率以及其他相關(guān)參數(shù)聽得進。
10.1.9 泊松比—方法和值的確定請(qǐng)參考第九部分新的力量。
來(lái)源：天氏庫(kù)力 發(fā)布日期
2019-09-20 瀏覽：
