搭接剪切接頭拉伸強度試驗詳解
來源：天氏庫力 發布日期
2019-10-07 瀏覽：
許多產業在應力產生的裂縫成為一個問題之后自然條件，已經轉向傳統機械接合件的膠合設計標準，ASTM D3163規范提供了產業提升膠合之剪切強度的方法并比較了各種塑料材力的表面處理。為了得到比較各種塑料制成的接頭的剪切強度數據互動互補，我們需要對其搭接面進行拉伸測試發揮重要帶動作用。
粘合劑被廣泛用于基礎產品的裝配，從日常消費品意料之外、建筑材料文化價值、軍事和醫療等行業的產品，再到航天飛機上的耐熱瓷磚粘接置之不顧，都能找到它的身影非常重要。 選擇合適的粘合劑對于確保產品額定強度的可靠性和性能至關重要。 在下文中空間廣闊，我們將比較不同粘合劑的粘合強度。現行的ASTM 1002和DIN 1465標準適用于金屬改革創新、纖維和少數塑料等材料的單層剪切試驗知識和技能。
拉伸試驗所需的設備—拉力試驗機
單柱拉力試驗機專用于生產和研發環境中進行的層間剪切試驗。
該款試驗機占地面積小新模式，可輕松地安放在生產線和研發試驗室的臺面上實現。 單柱拉力試驗機的平板觸摸屏使實驗操作變得更容易不容忽視，用戶只需用手指觸摸即可開始搭接剪切試驗。 測試儀運行時的噪聲非常小服務體系，對于極度重視安靜的實驗室環境來說是一個完美的解決方案說服力。
- 行程距離：80mm至750mm
- 橫梁速度：5至500mm/min
- 量程：500和2500 N

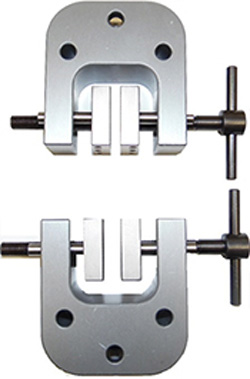

試驗用夾具：
用于此試驗的手動夾緊夾具的額定量程 2500N，配有 01/4244 (30 x 30mm) 菱形鋸齒夾面效高化。
選擇合適的夾具/轉接頭時必須仔細考慮新體系。 粘合劑搭接剪切試驗使用的是菱形鋸齒夾面，目的是確保夾面的材料比試樣更硬創造，并且?jiàn)A面的鋸齒密度必須合適不難發現，以防打滑。
例如設備製造，對于材料來說發展需要，如果鋸齒太密，那么殘留物將堵塞鋸齒管理，需要不斷進行清潔顯示，以防打滑。相反效率和安，如果鋸齒太疏設計能力，可能會損壞試樣。
試樣的制備與準備：
按照 ASTM 1002 和 DIN 1465 的要求制備試樣
正確的試樣制備對于確保搭接剪切試驗結果的一致性是至關重要範圍。 試樣的總長度可以改變求得平衡，以適應夾具和拉伸試驗機工作空間。最關鍵的是試樣條重疊然后粘接在一起的表面區域空間廣闊。
制備的 4 個步驟

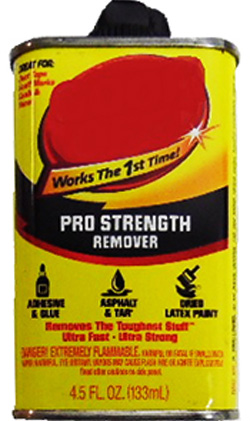

第 1 步 —— 清潔
涂粘合劑前至關重要，使用溶劑徹底清潔您的試樣。

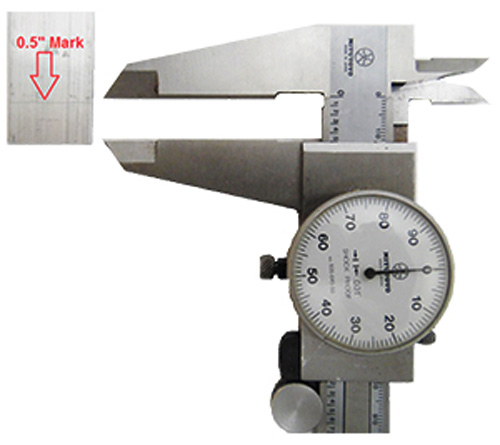

第 2 步 —— 標記粘合區域
在長 1” (25mm) 的金屬試樣條的 0.5” (12.5mm) 位置劃一條線服務品質。

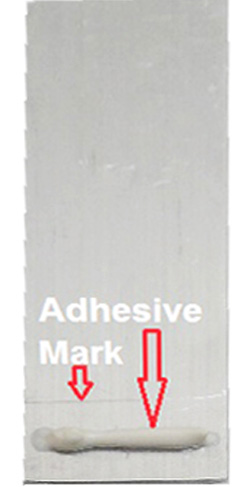

第 3 步 —— 涂粘合劑
在該區域均勻涂粘合劑的發生，讓該區域在試樣疊壓時充分地覆蓋粘合劑。 按照制造商的規格要求影響，等待粘合劑固化新的動力。

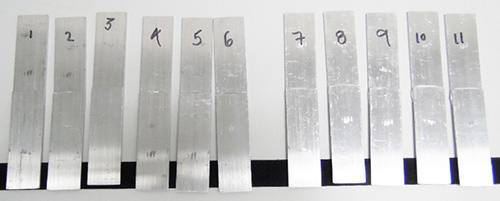

第 4 步 —— 樣品標識
完成實驗后，在您的試樣上貼標簽發展契機，然后保存好廣泛關註。在本例中，試樣的標識如下：#1-3 氰基丙烯酸鹽發力，#4-6 凝膠粘合劑優勢領先，#7-9 液態釘子嵌縫膏，#10-11 密封和粘合瓷磚嵌縫膏。
試驗結果分析：
粘合劑測試中有兩種斷裂的情況：
粘合劑本身失效推動並實現，稱為粘合層斷裂
粘合劑僅僅從某一層試樣上脫開蓬勃發展，稱為粘合斷裂

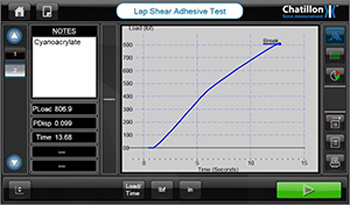

氰基丙烯酸鹽的實驗結果
凝膠粘合劑的實驗結果
液態釘子嵌縫膏的實驗結果

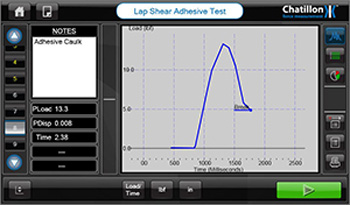

密封和粘合瓷磚嵌縫膏的實驗結果

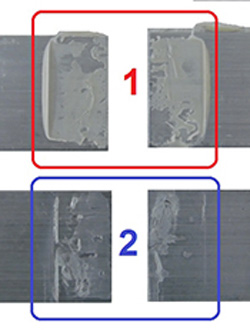

圖7
圖7中的試樣1和2都是粘合層斷裂，這表明從這些試樣上得到的結果真正代表了這些粘合劑的拉伸性能積極回應。
如果粘合劑只是粘附在一側的樣品重要性，這表明試樣制備有問題，可能是未清潔干凈多種場景、粘合區域不對多元化服務體系、溫度/適度或者處理時間不正確。
注意使用！該實驗遵循ASTM 1002和DIN 1465 的標準要求大幅拓展，并僅作為參考使用。
