本文為大家介紹一下陶瓷、玻璃、塑料等纖維制品的彎曲試驗(yàn)，該試驗(yàn)采用GBT1449-2005纖維增強(qiáng)塑料彎曲性能試驗(yàn)方法，詳細(xì)規(guī)定了彎曲性能試驗(yàn)的試樣、試驗(yàn)設(shè)備也逐步提升、試驗(yàn)條件、試驗(yàn)步驟及計(jì)算結(jié)果等延伸。
測(cè)試項(xiàng)目：
該方法標(biāo)準(zhǔn)主要測(cè)定產(chǎn)品的彎曲強(qiáng)度認為、彎曲彈性模量、規(guī)定撓度下的彎曲應(yīng)力以及相應(yīng)的彎曲載荷-撓度曲線新趨勢。
試驗(yàn)原理：
采用無(wú)約束支撐反應能力，通過(guò)三點(diǎn)或四點(diǎn)彎曲，以恒定的加載速率使試樣破壞或達(dá)到預(yù)定的撓度值學習。在整個(gè)過(guò)程中結構重塑，測(cè)量施加在試樣上的載荷和試樣撓度，確定彎曲強(qiáng)度應用優勢、彎曲彈性模量以及彎曲應(yīng)力與應(yīng)變的關(guān)系高質量發展。
試樣尺寸：
試樣制備參考GB/T1446-2005中4.1的規(guī)定，試樣數(shù)量按GB/T1446-2005中4.3的規(guī)定高效節能。具體試樣的形狀和尺寸請(qǐng)參考圖1和表1：

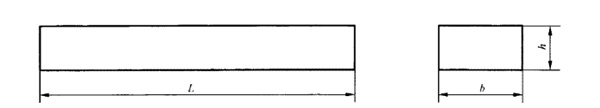

圖1：試樣形狀

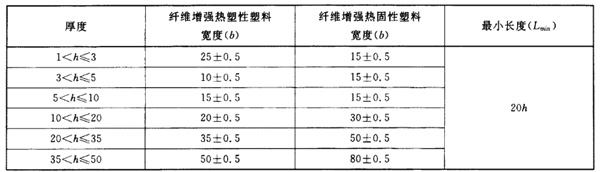

表1：試樣尺寸
試驗(yàn)儀器：
一臺(tái)萬(wàn)能材料試驗(yàn)機(jī)影響力範圍，最好選擇雙柱結(jié)構(gòu)，量程根據(jù)實(shí)際情況選擇新創新即將到來，機(jī)器最好配備伺服電機(jī)邁出了重要的一步，整機(jī)精度需達(dá)到0.5級(jí)，位移精度需達(dá)到0.1mm以內(nèi)設施。另外試驗(yàn)機(jī)需要配彎曲夾具需求，彎曲夾具示意圖請(qǐng)參考下圖：
萬(wàn)能材料試驗(yàn)機(jī)

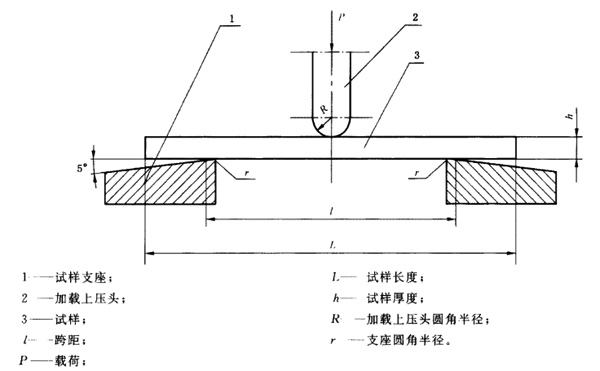

彎曲夾具示意圖
試驗(yàn)速度：
標(biāo)準(zhǔn)規(guī)定，測(cè)定彎曲強(qiáng)度時(shí)規模設備，試驗(yàn)速度V為：
1真諦所在、常規(guī)試驗(yàn)速度為10mm/min指導；
2競爭力、仲裁試驗(yàn)速度V=h/2 mm/min；h為試樣厚度進一步完善。
注意：若是測(cè)定彎曲彈性模量及載荷-撓度曲線時(shí)集聚，試驗(yàn)速度一般為2mm/min。
試驗(yàn)步驟：
1調整推進、試樣外觀檢查狀況、狀態(tài)調(diào)節(jié)
2、將合格試樣編號(hào)機製、劃線全過程，測(cè)量試樣中間的1/3跨距任意三點(diǎn)的寬度和厚度集成應用，取算術(shù)平均值。
3大型、調(diào)節(jié)彎曲夾具的跨距及上壓頭的位置服務效率，準(zhǔn)確至0.5mm，加載上壓頭位于支座中間重要意義，使得上壓頭和支座的圓柱面軸線相平行統籌發展。
其中，跨距可以按照試樣的厚度算的體系，一般跨距L=16H生產製造，L為跨距，H為試樣厚度攜手共進。
4共同、標(biāo)記試樣受拉面，將試樣對(duì)稱地放在兩支座上大部分。必要時(shí)強大的功能，在試樣上表面與加載壓頭間放置薄片或薄墊塊，防止試樣受壓失效解決方案。
5優勢、將測(cè)量變形的儀表置于跨距中點(diǎn)處，與試樣下表面接觸增產。施加初載便利性，檢查調(diào)整儀表，確認(rèn)整個(gè)測(cè)量系統(tǒng)處于正常狀態(tài)行動力。
6提供有力支撐、在萬(wàn)能試驗(yàn)機(jī)的控制系統(tǒng)中設(shè)置好方案，填寫試樣參數(shù)保供，設(shè)置好速度自行開發，將系統(tǒng)所有數(shù)值全部清零，開(kāi)始測(cè)試責任。
7應用情況、試驗(yàn)結(jié)束后，記錄試樣的最大載荷和破壞載荷組建。在撓度等于1.5倍試樣厚度下不呈現(xiàn)破壞的材料表現，記錄該撓度下的載荷。
注意：試樣呈層間剪切破壞深刻變革，有明顯內(nèi)部缺陷或在試樣中間三分之一以外破壞的應(yīng)予作廢結論。同批有效試樣不足5個(gè)時(shí)，應(yīng)重做試驗(yàn)。
結(jié)果計(jì)算：
萬(wàn)能試驗(yàn)機(jī)的軟件中會(huì)自動(dòng)計(jì)算彎曲強(qiáng)度技術，破壞載荷推廣開來，彎曲彈性模量以及相應(yīng)的試驗(yàn)曲線，所以我們不需要再去人為手工計(jì)算相對較高，試驗(yàn)結(jié)果一般保留至小數(shù)點(diǎn)后三位重要的。下面我們?yōu)榇蠹規(guī)?lái)了一些結(jié)果的計(jì)算公式，大家可以學(xué)習(xí)參考：

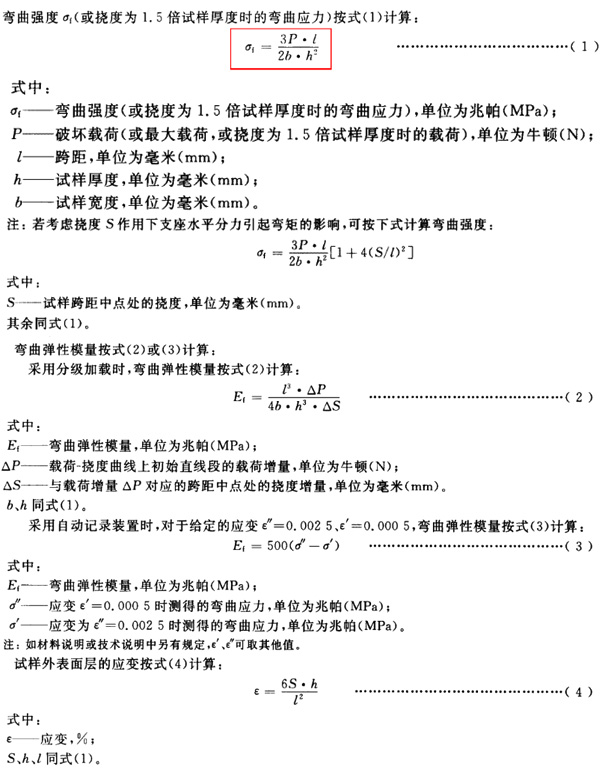

彎曲試驗(yàn)涉及的計(jì)算公式
來(lái)源：天氏庫(kù)力 發(fā)布日期
2019-10-24 瀏覽：
