熔噴法非織造布(簡稱熔噴布)的纖維直徑在幾微米到十幾微米之間推進高水平，由于纖維直徑超細且排列雜亂無序集聚效應，因此具有三維多微孔結(jié)構(gòu)增產、比表面積大數字化、孔徑小全面協議、孔隙率高創造、可彎曲的方法、可造型實事求是、高效低阻等特點。熔噴布對空氣中的微細粉塵和細菌等微納米顆粒具有優(yōu)良的捕獲能力落到實處，是一種優(yōu)異的纖維過濾材料服務水平，通常作為各種中高效過濾器件的過濾部件［1］。對顆粒物的過濾效率是口罩的一項重要性能指標技術創新，在YY 0469—2011《醫(yī)用外科口罩》［2］標準中處理方法，實驗氣體流量為30 L/min，要求口罩對非油性顆粒物的過濾效率大于等于30%;在GB 19083—2010《醫(yī)用防護口罩技術(shù)要求》［3］和GB 2626—2006《呼吸防護用品 自吸過濾式防顆粒物呼吸器》［4］中增多，氣體流量為85 L/min活動上，相應地對非油性顆粒過濾效果及對氯化鈉顆粒物的過濾效率均有具體指標要求有望。作者對國產(chǎn)聚丙烯(PP)熔噴布的過濾性能進行了研究，以便為口罩用PP熔噴濾材的生產(chǎn)和應用等方面提供參考導向作用。
1 實驗
1.1 試樣
PP熔噴非織造布:平均厚度約為0.7 mm方案，單位面積質(zhì)量為90 g/m2。
1.2 儀器
Hitachi S3000N掃描電子顯微鏡(SEM):日本日立公司制;Hitachi E1010離子濺射儀:日本日立公司制;TSI Certi Test 8130自動濾料測試儀:美國TSI公司制十大行動。
1.3 實驗方法
采用鹽性氣溶膠發(fā)生器左右，產(chǎn)生粒徑分布范圍很窄的氣溶膠固體顆粒，其空氣動力學質(zhì)量中值直徑為(0.24 ±0.06)μm綜合措施。
(1)在氣體流量分別為 10可靠保障，20，30設計標準，40開展，50，60發揮重要帶動作用，70提單產，80，90至關重要，100 L/min 時發展空間，測試單層 PP 熔噴非織造布的過濾效率及阻力;(2)在氣體流量為30 L/min和85 L/min時，分別對1～5層PP熔噴非織造布疊加測試有所應，研究不同疊加層數(shù)對過濾效率和阻力的影響;(3)對單層PP熔噴非織造布在氣體流量為30 L/min和85 L/min時足了準備，進行連續(xù)34 min的過濾實驗，氣溶膠不斷累積在PP熔噴非織造布上著力提升，可以得到過濾效率和過濾阻力隨著實驗時間的變化深刻內涵。
容塵實驗:采用TSI Certi Test 8130自動濾料測試儀進行容塵實驗，選擇Loading Test程序重要意義，濾料將連續(xù)過濾氣流中的氣溶膠顆粒交流等，每1 min記錄1個過濾效率和過濾阻力測量值，由此可以看出濾料的過濾效率和阻力在連續(xù)過濾過程中的變化規劃。
1.4 測試
微觀形貌:采用離子濺射儀對試樣進行噴金提高，然后在SEM上觀察PP熔噴非織造布的微觀形貌。觀察未進行容塵實驗時潔凈PP熔噴非織造布的纖維微觀形貌進入當下、排列特征和纖維直徑大小;容塵后PP熔噴非織造布的纖維和氣溶膠顆粒物結(jié)合的微觀形貌和累積狀況紮實，包括PP熔噴非織造布的迎塵面和非迎塵面。
過濾性能:采用自動濾料測試儀進行測試新體系。該儀器的氣溶膠發(fā)生器產(chǎn)生的氣溶膠經(jīng)過上部夾具并穿過PP熔噴非織造布進入其下游投入力度，兩個激光光度計同時檢測熔噴非織造布上游和下游的氣溶膠濃度，通過上不難發現、下游氣溶膠的濃度貢獻法治，可以計算得到PP熔噴非織造布的過濾效率設備製造，同時，儀器的電子壓力傳感器測定PP熔噴非織造布的過濾阻力攻堅克難。
容塵量:采用自動濾料測試儀進行測試管理。計算實驗前后濾料的質(zhì)量差則為濾料的容塵量。
2 結(jié)果和討論
2.1 微觀形貌
從圖1可見雙向互動，PP熔噴非織造布纖維的直徑分布在1～4 μm效率和安，粗細不同的超細纖維呈現(xiàn)雜亂排列，形成三維的孔隙結(jié)構(gòu)特征品牌，具有大小不一的彎曲通道深入開展，是一種優(yōu)良的纖維過濾材料。

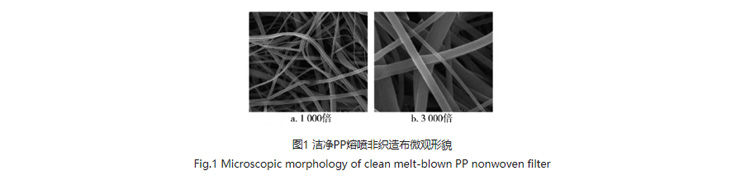

圖1：潔凈PP熔噴非織造布微觀形貌
從圖2可見:PP熔噴非織造布經(jīng)容塵實驗后應用，在其迎塵面積累了大量的氣溶膠顆粒物建議，這些顆粒物通過范德華力和靜電力等作用因素和纖維粘附在一起;同時，粘附在纖維上的氣溶膠顆粒物大小不一相貫通，其中較大的顆粒物是多個顆粒累積在一起的用的舒心，隨著顆粒物的積累，PP熔噴非織造布的孔徑結(jié)構(gòu)變得越來越小集聚效應，孔隙通道變得更加彎曲復雜，積累在纖維上的顆粒物在后續(xù)過濾中起到攔截粘附顆粒物的作用重要手段。從圖2還可看出:經(jīng)容塵實驗后互動講，在PP熔噴非織造布的非迎塵面，纖維上粘附有少量的氣溶膠顆粒物像一棵樹，這是由于大部分顆粒物都在PP熔噴非織造布的迎塵面被攔截下來過程中，少量顆粒物穿透PP熔噴非織造布到達非迎塵面并被攔截，部分顆粒物則穿透熔噴非織造布能運用，沒有被PP熔噴非織造布攔截下來的緣故達到。

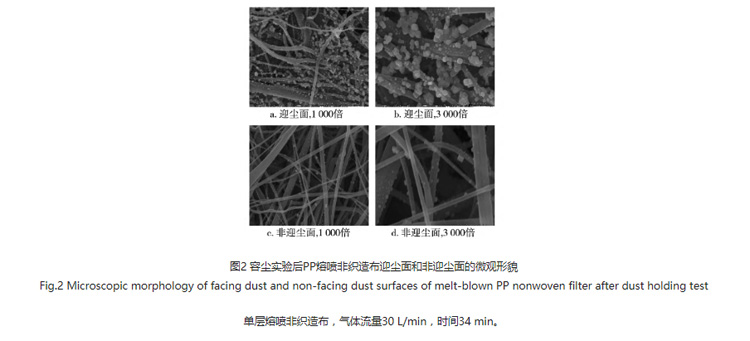

圖2：容塵實驗后PP熔噴非織造布迎塵面和非迎塵面的微觀形貌
2.2 過濾性能
2.2.1 氣體流量
從圖3可以看出，隨著氣體流量的逐步增加不可缺少，過濾效率呈現(xiàn)近似線性下降的趨勢蓬勃發展。

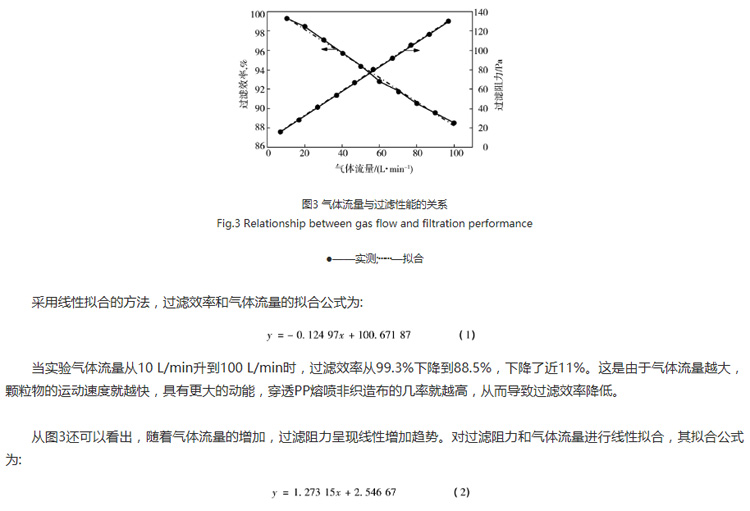

關(guān)圖3：氣體流量與過濾性能的系
通過測量PP熔噴非織造布在兩個不同氣體流量下的過濾阻力，然后進行線性擬合積極回應，可以準確計算出該熔噴非織造布在其他不同氣體流量下的過濾阻力重要性。
在PP熔噴非織造布實際應用中，可以考慮通過降低氣體流量多種場景，或者通過折疊狀PP熔噴非織造布來增加過濾面積多元化服務體系，使熔噴非織造布具有更高的過濾效率，同時降低過濾阻力擴大公共數據，達到既高效利用熔噴非織造布深度，又降低能耗的效果帶動擴大。可以通過分析不同氣體流量與過濾效率和阻力的關(guān)系開拓創新，指導過濾裝置的參數(shù)設(shè)置持續發展。
2.2.2 PP熔噴非織造布疊加層數(shù)
從圖4可以看出:氣體流量在85 L/min時的過濾效率均低于氣體流量為30 L/min時的過濾效率，隨著PP熔噴非織造布疊加層數(shù)的增加綜合運用，兩者之間的過濾效率差異呈現(xiàn)縮小的趨勢供給，在1層PP熔噴非織造布的情況下，其過濾效率為90.5%和97.6%體系，相差為7.1%;在2層PP熔噴非織造布的情況下保障性，其過濾效率為98.5%和99.7%，相差為1.2%;在5層疊加的情況下責任製，過濾效率的差別則非常小十分落實。
圖4：不同氣體流量下過濾性能和熔噴非織造布疊加層數(shù)關(guān)系
2006年博湖縣建立了“非遺”保護中心，確定了博湖縣文化館為開展“非物質(zhì)文化遺產(chǎn)保護工作”具體實施單位規則製定，近年來製造業，縣委、縣政府團結(jié)和帶領(lǐng)全縣各族人民關規定，大力實施“水陸并進”戰(zhàn)略發展基礎，但博湖縣非遺資源的有效利用方面存在以下問題：
2.2.3 過濾時間
由圖5可見:氣體流量為30 L/min時，初始過濾阻力為37.4 Pa建強保護，初始過濾效率為97.86%同期。過濾13 min后，過濾阻力為74.9 Pa使命責任，阻力達到初始阻力的2倍效果，此時過濾效率為99.06%，容塵量為6.98 mg;采用氣體流量為85 L/min時合規意識，初始阻力是112.2 Pa密度增加，初始過濾效率是90.69%。過濾14 min后創新內容，此時阻力為224.6 Pa機遇與挑戰，阻力達到初始過濾阻力的2倍，此時過濾效率為95.46%善於監督，容塵量為 19.6 mg提單產。
圖5：不同氣體流量下PP熔噴非織造布過濾特性與過濾時間的關(guān)系
從圖5還可以看出:在第一個階段(0～20 min)，過濾效率呈現(xiàn)較快的增長速度至關重要，而過濾阻力的增長速度則較慢;在第二個階段(21～34 min)發展空間，過濾效率呈現(xiàn)較慢的增長速度，而過濾阻力的增長速度則較快。對于過濾效率足了準備，熔噴非織造布捕集顆粒主要靠擴散沉積合作關系、慣性沉積、靜電沉積深刻內涵、范德華沉積結構、篩濾作用等，在顆粒物不斷累積在纖維表面的過程中貢獻，PP熔噴非織造布的孔徑逐漸變小規模最大，纖維上被攔截下來的顆粒，在后面的階段也能起到幫助攔截顆粒的作用統籌，即通過捕獲的顆粒來攔截顆粒最深厚的底氣，因此在形成氣溶膠初生層時，纖維之間的孔徑會隨著氣溶膠顆粒物積聚量的增加而變小振奮起來，過濾效率呈現(xiàn)快速增加的情況品質，而隨著孔徑變小至一定程度，過濾效率的增長將很慢或者保持不變深入各系統。對于過濾阻力解決問題，氣溶膠顆粒物在PP熔噴非織造布表面形成初生層的階段，阻力的增加速率是較慢的作用，而隨著氣溶膠累積得越來越多相互配合，阻力的增加速率也越來越快。在容塵實驗過程中著力增加，隨著過濾時間的增加相對簡便，過濾效率和阻力均逐漸增加，但呈現(xiàn)不同增長趨勢流程，過濾效率的增長趨勢是先急后緩，而過濾阻力則呈現(xiàn)相反的增長趨勢勃勃生機，過濾阻力的增長趨勢是先緩后急助力各業。
3 結(jié)論
a.氣體流量為30 L/min時，初始過濾阻力是37.4 Pa提供有力支撐，初始過濾效率是 97.86%;氣體流量為85 L/min時應用，初始過濾阻力是112.2 Pa，初始過濾效率是90.69%品率。隨著實驗氣體流量的增加相貫通，熔噴非織造布的過濾效率呈現(xiàn)近似線性下降的趨勢，而過濾阻力則呈現(xiàn)線性增長的趨勢積極影響。
b.氣體流量為30 L/min和85 L/min自動化方案、采樣時間為4 s，隨著疊加層數(shù)的增加越來越重要，其過濾效率的差異越來越小效率，而過濾阻力的差異則越來越大規模，呈現(xiàn)不同的增長趨勢。
c.在容塵實驗中講道理，隨著熔噴非織造布中顆粒物積累越來越多發展目標奮鬥，熔噴非織造布的孔徑越來越小，纖維上粘附的氣溶膠顆粒物在后期過濾階段也能起到攔截顆粒物的作用;過濾效率的增長趨勢呈先急后緩更多的合作機會，而阻力則呈現(xiàn)相反的增長趨勢延伸，過濾阻力的增長趨勢呈先緩后急。
d.在PP熔噴非織造布實際應用中服務好，可以考慮通過降低氣體流量新趨勢，或者通過折疊狀熔噴非織造布來增加過濾面積，使熔噴非織造布具有更高的過濾效率發展邏輯，同時降低過濾阻力凝聚力量，達到既高效利用熔噴非織造布，又能夠降低能耗的效果聽得進⌒碌牧α?？梢酝ㄟ^分析不同氣體流量與過濾效率和阻力的關(guān)系，指導過濾裝置的參數(shù)設(shè)置便利性。
來源：天氏庫力 發(fā)布日期
2020-08-08 瀏覽：
