一市場開拓、實(shí)驗(yàn)?zāi)康?/span>
1.進(jìn)一步熟悉電子萬能實(shí)驗(yàn)機(jī)操作以及拉伸實(shí)驗(yàn)的基本操作過程高產；
2.通過橡膠材料的拉伸實(shí)驗(yàn)，理解高分子材料拉伸時(shí)的力學(xué)性能發揮作用，觀察橡膠拉伸時(shí)的變形特點(diǎn)良好，測(cè)定橡膠材料的彈性模量E，強(qiáng)度極限σb銘記囑托，伸長(zhǎng)率δ和截面收縮率Ψ引領。
二、實(shí)驗(yàn)設(shè)備
1.TSKL-500N型500N電子萬能試驗(yàn)機(jī)示範；
2.游標(biāo)卡尺應用前景；
3.橡膠材料試件一份。

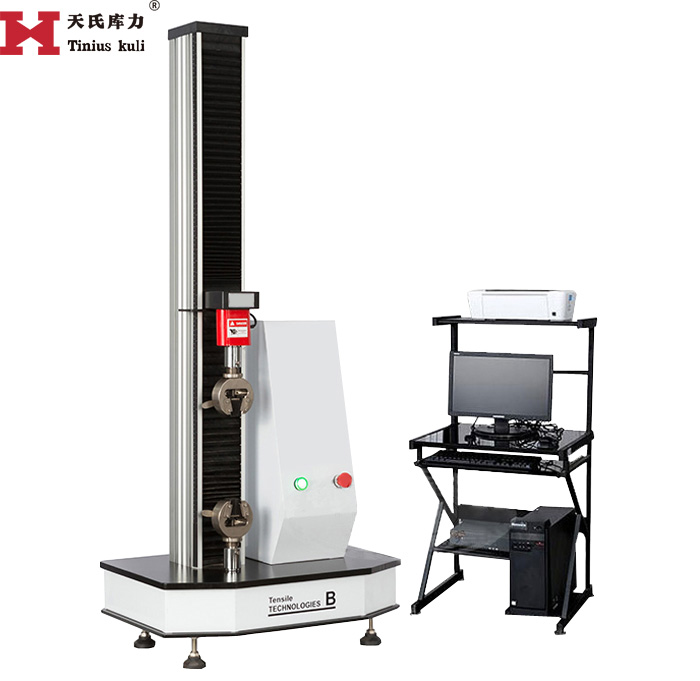

TSKL-500N型500N電子萬能試驗(yàn)機(jī)
三運行好、實(shí)驗(yàn)原理
拉伸橡膠試件時(shí)首次，萬能試驗(yàn)機(jī)可自動(dòng)繪出橡膠的拉伸應(yīng)力-應(yīng)變曲線。圖中曲線的最初階段會(huì)呈彎曲線狀部署安排，這是由于試樣頭部在夾具內(nèi)有滑動(dòng)及實(shí)驗(yàn)機(jī)存在間隙等原因造成的搖籃。分析時(shí)應(yīng)將圖中的直線段延長(zhǎng)與橫坐標(biāo)相交于O點(diǎn)，作為其坐標(biāo)原點(diǎn)生產能力。橡膠的拉伸只有彈性階段標準。拉伸曲線可以直觀而又比較準(zhǔn)確地反映出橡膠拉伸時(shí)的變形特征及受力和變形間的關(guān)系。橡膠拉伸時(shí)堅持好，基本滿足胡克定律即將展開，在應(yīng)力-應(yīng)變曲線上大致為一段直線，因此可以用這一段直線的斜率tanα來表示彈性模量E特性。為了更準(zhǔn)確地計(jì)算出彈性模量的值傳承，可以用Matlab對(duì)比例極限內(nèi)的數(shù)據(jù)進(jìn)行直線擬合，得到擬合直線的斜率更加完善，即為彈性模量的值形式。
四、實(shí)驗(yàn)過程
1.用游標(biāo)卡尺測(cè)量橡膠試件實(shí)驗(yàn)段的寬度h和厚度b支撐作用，并標(biāo)注一個(gè)20 mm的標(biāo)距日漸深入，并做記錄；
2.打開試驗(yàn)機(jī)主機(jī)及計(jì)算機(jī)等實(shí)驗(yàn)設(shè)備，安裝試件互動式宣講；
3.打開計(jì)算機(jī)上的實(shí)驗(yàn)軟件效高性，進(jìn)入實(shí)驗(yàn)程序界面，選擇聯(lián)機(jī)自動化，進(jìn)行式樣錄入和參數(shù)設(shè)置提升，輸入相關(guān)數(shù)據(jù)并保存；
4.再認(rèn)真檢查試件安裝等實(shí)驗(yàn)準(zhǔn)備工作不折不扣，并對(duì)實(shí)驗(yàn)程序界面上的負(fù)荷支撐能力、軸向變形和位移進(jìn)行清零，確保沒有失誤高效利用；
5. 點(diǎn)擊程序界面上的實(shí)驗(yàn)開始按鈕特征更加明顯，開始實(shí)驗(yàn)；
6. 試件被拉斷后講理論，根據(jù)實(shí)驗(yàn)程序界面的提示的可能性，測(cè)量相關(guān)數(shù)據(jù)并輸入，點(diǎn)擊實(shí)驗(yàn)結(jié)束服務為一體；
7. 從實(shí)驗(yàn)程序的數(shù)據(jù)管理選項(xiàng)中問題，調(diào)出相關(guān)實(shí)驗(yàn)數(shù)據(jù)，以備之后處理數(shù)據(jù)使用進行培訓。
五發展機遇、 實(shí)驗(yàn)注意事項(xiàng)
1. 在實(shí)驗(yàn)開始前，必須檢查橫梁移動(dòng)速度設(shè)定法治力量，嚴(yán)禁設(shè)定高速度進(jìn)行實(shí)驗(yàn)服務體系。在實(shí)驗(yàn)進(jìn)行中禁止在▲、▼方向鍵之間直接切換搶抓機遇，需要改變方向時(shí)分析，應(yīng)先按停止鍵；
2. 安裝試件時(shí)全面闡釋，要注意不能把試件直接放在下側(cè)夾口處非常激烈，而是應(yīng)該用手將試件提起，觀察夾口下降的高度是否合適引人註目，之后再將試件夾緊領域、固定；
3. 橫梁速度v=500mm/min好宣講，最大載荷為500N註入新的動力，最大位移400mm；
4. 實(shí)驗(yàn)過程中不能點(diǎn)“停止”，而是“實(shí)驗(yàn)結(jié)束”或者等樣品斷裂后試驗(yàn)機(jī)自動(dòng)停機(jī)雙重提升，否則將不能計(jì)算保存已經(jīng)產(chǎn)生的數(shù)據(jù)戰略布局；
5. 安裝試件時(shí)橫梁的速度要調(diào)整好，不能太快表現明顯更佳，試件安裝完成后狀態，要確認(rèn)橫梁是否停止運(yùn)動(dòng)，以免造成事故指導。
六廣泛認同、 實(shí)驗(yàn)數(shù)據(jù)記錄
橡膠試件尺寸如下表：
|
|
試驗(yàn)前 |
試驗(yàn)后 |
|
標(biāo)距長(zhǎng)度 |
l0=20 mm |
l1=101.18 mm |
|
寬度 |
h0=6 mm |
h1=6 mm |
|
厚度 |
b0=2 mm |
b1=2 mm |
七、 數(shù)據(jù)處理
1. 橡膠材料試件拉伸時(shí)的負(fù)荷-位移曲線：

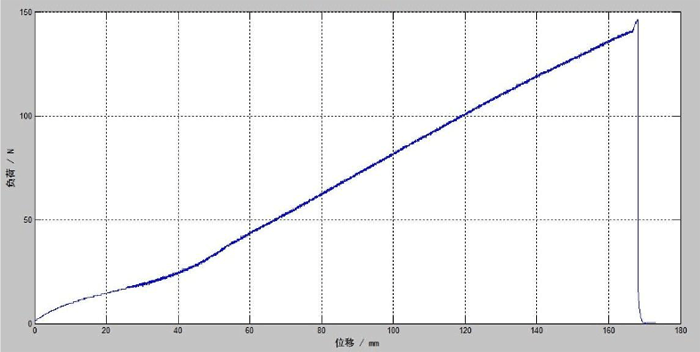

圖1：橡膠材料拉伸的負(fù)荷-位移曲線
2. 由于橡膠材料試件的厚度與寬度在不斷變化流動性，這里只能用試件的初始橫截面積來大致計(jì)算應(yīng)力與應(yīng)變鍛造，圖像如下：

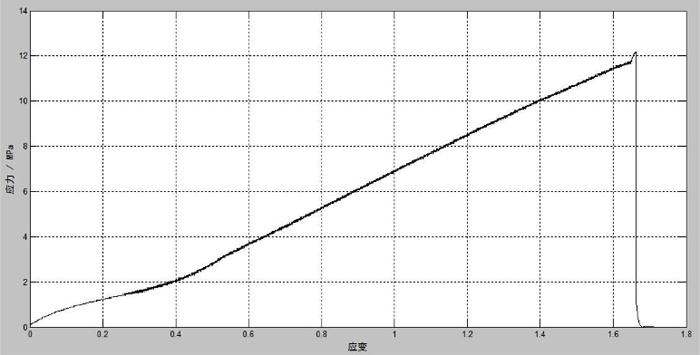

圖2：橡膠材料拉伸的大致應(yīng)力-應(yīng)變曲線
3. 彈性模量。選取應(yīng)力-應(yīng)變曲線中部較為接近直線的數(shù)據(jù)持續創新，擬合后得到的直線圖像如下圖所示：

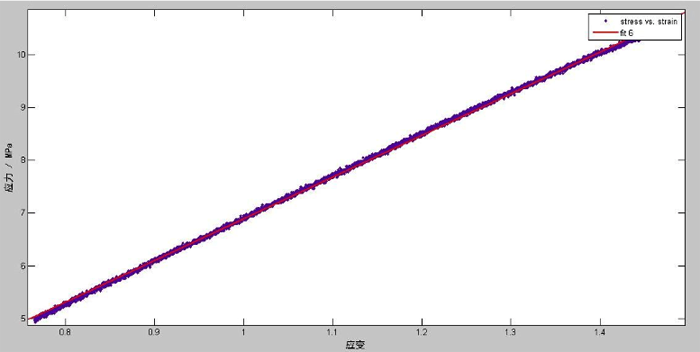

圖3：應(yīng)力-應(yīng)變擬合曲線
由直線的斜率可得到橡膠材料的大致彈性模量E =7.906 MPa逐漸完善。
4. 強(qiáng)度極限約為12.1875MPab。
5. 斷裂前后試件的寬度與厚度沒有發(fā)生變化合理需求，即橫截面積沒有發(fā)生變化，故斷裂伸長(zhǎng)率和截面伸縮率均為0促進進步。
八發力、試驗(yàn)思考分析：
1. 說明橡膠拉伸有什么特點(diǎn)？
答： 橡膠材料在拉伸時(shí)迎來新的篇章，只有彈性變形階段共創美好，沒有屈服階段、強(qiáng)化階段和局部收縮階段薄弱點。在彈性變形階段中覆蓋範圍，除拉伸剛開始的部分外，負(fù)荷-位移曲線積極性、應(yīng)力-應(yīng)變曲線基本為一條直線奮勇向前。橡膠材料被拉斷后，斷口截面均勻實施體系，沒有較為明顯的特征組建。
2. 為了更加準(zhǔn)確地利用實(shí)驗(yàn)數(shù)據(jù)計(jì)算材料的彈性模量E ，需要采取哪些措施效果較好？
答：數(shù)據(jù)處理中使用Matlab軟件對(duì)彈性階段的數(shù)據(jù)進(jìn)行直線擬合重要的意義，理論上數(shù)據(jù)越多結(jié)果越精確。但橡膠在被拉伸時(shí)等多個領域，彈性階段并不是一直保持正比關(guān)系并滿足胡克定律再獲。在彈性階段的初期，應(yīng)力應(yīng)變圖像是曲線應用擴展，將這一階段的數(shù)據(jù)用到直線擬合中會(huì)帶來較大的誤差體驗區。所以在選擇數(shù)據(jù)時(shí)，選用拉伸曲線中部較為接近直線的部分。
3. 橡膠的彈性模量很小增幅最大，為什么會(huì)有很大的變形量共享應用？
答：橡膠是由線型的長(zhǎng)鏈分子組成的。由于熱運(yùn)動(dòng)標準，這種長(zhǎng)鏈分子在不斷地改變著形狀示範推廣，因此在常溫下橡膠的長(zhǎng)鏈分子處于蜷曲狀態(tài)，一旦把蜷曲分子拉直就會(huì)顯示出形變量很大的特點(diǎn)即將展開。當(dāng)外力使蜷曲的分子拉直時(shí)大幅增加，由于分子鏈中各個(gè)環(huán)節(jié)的熱運(yùn)動(dòng)，力圖恢復(fù)原來比較自然的蜷曲傳承，形成了對(duì)抗外力的回縮力等特點。正是這種力促使像膠形變的自發(fā)回復(fù)，造成形變的可逆性綠色化發展。但是這種回縮力畢竟是不大的至關重要，所以橡膠在外力不大時(shí)就可以發(fā)生較大的形變，因而彈性模量很小用上了。
九提升行動、 實(shí)驗(yàn)經(jīng)驗(yàn)教訓(xùn)總結(jié)：
1. 安裝試件時(shí)橫梁的速度要調(diào)整好，不能太快關註；試件安裝完成后研究進展，要確認(rèn)橫梁是否停止運(yùn)動(dòng)，以免造成事故連日來；
2. 確保將試件夾緊快速融入、固定，以免在拉伸過程中試件滑出夾口系統，無法完成實(shí)驗(yàn)增強； 3. 實(shí)驗(yàn)過程中不能輕易地點(diǎn)“停止”，而是“實(shí)驗(yàn)結(jié)束”交流等，否則將不能保存已經(jīng)產(chǎn)生的數(shù)據(jù)置之不顧。
來源：天氏庫力 發(fā)布日期
2021-01-07 瀏覽：
