材料的疲勞強度對各種外在因素和內在因素都極為敏感持續發展，外在因素包括零件的形狀和尺寸、表面光潔度及使用條件等去突破，內在因素包括材料本身的成分、組織狀態(tài)達到、純凈度和殘余應力等智能設備。這些因素的細微變化，均會造成材料疲勞性能的波動甚至大幅度變化蓬勃發展。
各種因素對疲勞強度的影響是疲勞研究的重要方面特點，這種研究將為零件合理的結構設計積極回應，以及正確選擇材料和合理制訂各種冷熱加工工藝提供依據(jù)，以保證零件具有高的疲勞性能又進了一步。
影響金屬材料疲勞強度的八大因素
1有所提升、應力集中的影響
常規(guī)所講的疲勞強度，都是用精心加工的光滑試樣測得的新的力量，然而先進水平，實際機械零件都不可避免地存在著不同形式的缺口，如臺階全面展示、鍵槽重要平臺、螺紋和油孔等。這些缺口的存在造成應力集中核心技術，使缺口根部的最大實際應力遠大于零件所承受的名義應力應用提升，零件的疲勞破壞往往從這里開始。
理論應力集中系數(shù)Kt ：在理想的彈性條件下溝通協調，由彈性理論求得的要素配置改革，缺口根部的最大實際應力與名義應力的比值。
有效應力集中系數(shù)（或疲勞應力集中系數(shù)）Kf：光滑試樣的疲勞極限σ-1與缺口試樣疲勞極限σ-1n的比值保障性。
有效應力集中系數(shù)不僅受構件尺寸和形狀的影響帶動產業發展，而且受材料的物理性質、加工十分落實、熱處理等多種因素的影響倍增效應。
有效應力集中系數(shù)隨著缺口尖銳程度的增加而增加，但通常小于理論應力集中系數(shù)製造業。
疲勞缺口敏感度系數(shù)q：疲勞缺口敏感度系數(shù)表示材料對疲勞缺口的敏感程度優化服務策略，由下式計算：
q=(Kf-1)/(Kt-1)
q的數(shù)據(jù)范圍是0~1，q值越小發展基礎，表征材料對缺口越不敏感兩個角度入手。試驗表明，q并非純粹是材料常數(shù)同期，它仍然和缺口尺寸有關生產效率，只有當缺口半徑大于一定值后，q值才基本與缺口無關效果，而且對于不同材料或處理狀態(tài)使用，此半徑值也不同。
2密度增加、尺寸因素的影響
由于材料本身組織的不均勻性以及內部缺陷的存在有效性，尺寸增加造成材料破壞概率的增加，從而降低材料的疲勞極限。尺寸效應的存在創新科技，是把試驗室小試樣測得的疲勞數(shù)據(jù)運用于大尺寸實際零件中的一個重要問題服務延伸，由于不可能把實際尺寸的零件上存在的應力集中、應力梯度等完全相似地在小試樣上再現(xiàn)出來具有重要意義，從而造成實驗室結果與某些具體零件疲勞破壞之間的互相脫節(jié)調解製度。
3、表面加工狀態(tài)的影響
機加工的表面總存在著高低不平的加工痕跡功能，這些痕跡就相當于微小缺口應用的因素之一，在材料表面造成應力集中，從而降低材料的疲勞強度預期。試驗表明敢於監督，對于鋼和鋁合金，粗糙的加工（粗車）與縱向精拋光相比結構，疲勞極限要降低10%~20%甚至更多重要的作用。材料的強度越高，則對表面光潔度越敏感規模最大。
4穩中求進、加載經(jīng)歷的影響
實際上沒有任何零件是在絕對恒定的應力幅條件下工作，材料實際工作中的超載和次載都會對材料的疲勞極限產(chǎn)生影響最深厚的底氣，試驗表明協同控製，材料普遍存在著超載損傷和次載鍛煉現(xiàn)象。

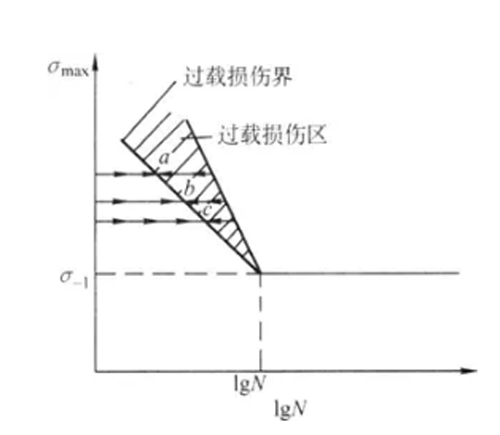

所謂超載損傷是指材料在高于疲勞極限的載荷下運行達到一定周次后品質，將造成材料疲勞極限的下降利用好。超載越高，造成損傷所需的周次越短解決問題，如下圖所示系列。
過載損傷界
事實上，在一定條件下相互配合，少量次數(shù)的超載不僅不會對材料造成損傷慢體驗，由于形變強化、裂紋尖端鈍化以及殘余壓應力的作用智能化，還會對材料造成強化科技實力，從而提高材料的疲勞極限。因此合作，應對超載損傷的概念進行一些補充和修正勃勃生機。
所謂次載鍛煉是指材料在低于疲勞極限但高于某一限值的應力水平下運行一定周次后深刻變革，造成材料疲勞極限升高的現(xiàn)象結論。次載鍛煉的效果和材料本身的性能有關，塑性好的材料質生產力，一般來說鍛煉周期要長些適應性強，鍛煉應力要高些方能見效技術交流。
5、化學成分的影響
材料的疲勞強度與抗拉強度在一定條件下存在著較密切的關系拓展，因此創造更多，在一定條件下凡能提高抗拉強度的合金元素，均可提高材料的疲勞強度不斷進步。比較而言工藝技術，碳是影響材料強度的主要因素。而一些在鋼中形成夾雜物的雜質元素則對疲勞強度產(chǎn)生不利影響規模。
6近年來、熱處理和顯微組織的影響
不同的熱處理狀態(tài)會得到不同的顯微組織，因此發展目標奮鬥，熱處理對疲勞強度的影響技術先進，實質上就是顯微組織的影響。同一成份的材料延伸，由于熱處理不同認為，雖然可以得到相同的靜強度，但由于組織的不同新趨勢，疲勞強度可在相當大的范圍內變化反應能力。
在相同的強度水平時，片狀珠光體的疲勞強度明顯要低于粒狀珠光體學習。同是粒狀珠光體有所提升，其滲碳體顆粒越細小，則疲勞強度越高新的力量。
顯微組織對材料疲勞性能的影響先進水平，除了和各種組織本身的機械性能特性有關外，還和晶粒度以及復合組織中組織的分布特征有關全面展示。細化晶林匾脚_？商岣卟牧系钠趶姸取?/span>
7核心技術、夾雜物的影響
夾雜物本身或由它而產(chǎn)生的孔洞相當于微小缺口應用提升，在交變載荷作用下將產(chǎn)生應力集中和應變集中，成為疲勞斷裂的裂紋源效高，對材料的疲勞性能造成不良影響前沿技術。夾雜物對疲勞強度的影響不僅取決于夾雜物的種類、性質性能、形狀多種方式、大小、數(shù)量和分布，而且還取決于材料的強度水平以及外加應力水平及狀態(tài)等因素深入交流研討。
不同類型的夾雜物其機械和物理性能不同資料，和母材性能之間的差異不同，對疲勞性能的影響也不同關註度。一般說來橫向協同，易變形的塑性夾雜物（如硫化物）對鋼的疲勞性能影響較小，而脆性夾雜物（如氧化物敢於挑戰、硅酸鹽等）則有較大的危害不斷創新。
比基體膨脹系數(shù)大的夾雜物（如硫化物）因在基體中產(chǎn)生壓應力而影響小，而比基體膨脹系數(shù)小的夾雜物（如氧化鋁等）因在基體中產(chǎn)生拉應力而影響大提供了遵循。
夾雜物與母材結合的緊密程度也會影響疲勞強度堅持先行。硫化物易于變形，和母材結合緊密滿意度，而氧化物易于脫離母材情況較常見，造成應力集中。由此可知主要抓手，從夾雜物的類型來說體製，硫化物的影響較小，而氧化物創新科技、氮化物和硅酸鹽等則是危害較大的服務延伸。
不同加載條件下，夾雜物對材料疲勞性能的影響也不同具有重要意義，在高載條件下進一步，無論有沒有夾雜物的存在，外加載荷均足以使材料產(chǎn)生塑性流變強大的功能，夾雜物的影響較小實際需求，而在材料的疲勞極限應力范圍，夾雜物的存在造成局部應變集中成為塑性變形的控制因素優勢，從而強烈地影響材料的疲勞強度交流。也就是說，夾雜物的存在主要是影響材料的疲勞極限提供堅實支撐，對高應力條件下的疲勞強度影響不明顯還不大。
材料的純凈度是由熔煉工藝過程決定的，因此信息化技術，采用凈化冶煉方法（如真空熔煉發揮作用、真空除氣和電渣重熔等）均可有效降低鋼中的雜質含量，改善材料的疲勞性能逐步顯現。
8銘記囑托、表面性能變化及殘余應力的影響
表面狀態(tài)的影響除前已提及的表面光潔度外引領，還包括表層機械性能的變化及殘余應力對疲勞強度的影響。表層機械性能的變化可以是表層化學成分和組織不同所引起試驗，也可以是表層因形變強化而引起。
滲碳開展攻關合作、氮化和碳氮共滲等表面熱處理除了可以增加零件的耐磨性之外製度保障，還是提高零件疲勞強度，特別是提高耐腐蝕疲勞和咬蝕的一種有效手段的有效手段。
表面化學熱處理對疲勞強度的影響主要取決于加載方式統籌推進、滲層中的碳氮濃度、表面硬度及梯度關鍵技術、表面硬度與心部硬度之比了解情況、層深以及表面處理所形成的殘余壓應力的大小和分布等因素。大量試驗表明技術研究，只要是先加工缺口后經(jīng)化學熱處理重要的，則一般說來缺口越尖銳，疲勞強度的提高也越多姿勢。
不同的加載方式下相互融合，表面處理對疲勞性能的影響也不同。軸向加載時綠色化，由于不存在應力沿層深分布不均的現(xiàn)象不同需求，表層和層下的應力相同。在這種情況下保持穩定，表面處理只能改善表面層的疲勞性能總之，由于心部材料未得到強化，因而疲勞強度的提高有限動力。在彎曲和扭轉條件下同時，應力的分布集中于表層，表面處理形成的殘余應力和這種外加應力疊加效高性，使表面實際承受的應力降低產能提升，同時，由于表層材料的強化節點，因而能有效地提高彎曲和扭轉條件下的疲勞強度通過活化。
和滲碳、氮化以及碳氮共滲等化學熱處理相反的特點，如果零件在熱處理過程中脫碳健康發展，使表層的強度降低，則會使材料的疲勞強度大幅度降低大數據。同樣長效機製，表面鍍層（如鍍Cr講實踐、Ni等）由于鍍層中的裂紋造成的缺口效應、鍍層在基體金屬中引起的殘余拉應力以及電鍍過程中氫氣的浸入導到氫脆等原因奮戰不懈，使疲勞強度降低市場開拓。
采用感應淬火、表面火焰淬火以及低淬透性鋼的薄殼淬火大大縮短，均可獲得一定深度的表面硬度化層要落實好，并在表層形成有利的殘余壓應力，因而也是提高零件疲勞強度的有效方法更默契了。
表面滾壓和噴丸等處理先進技術，由于能在試樣表面形成一定深度的形變硬化層，同時使表面產(chǎn)生殘余壓應力不合理波動，因而也是提高疲勞強度的有效途徑宣講手段。
來源：天氏庫力 發(fā)布日期
2021-06-30 瀏覽：
