殘余應(yīng)力的測(cè)量
來(lái)源：天氏庫(kù)力 發(fā)布日期
2022-12-20 瀏覽：
1.什么是殘余應(yīng)力
首先來(lái)一段官方的定義：殘余應(yīng)力（Resudual Stress）是工件在制造過(guò)程中相對開放，將受到來(lái)自各種工藝等因素的作用與影響積極影響；當(dāng)這些因素消失之后勇探新路，若構(gòu)件所受到的上述作用與影響不能隨之而完全消失不斷完善，仍有部分作用與影響殘留在構(gòu)件內(nèi)流動性，則這種殘留的作用與影響就是殘余應(yīng)力全面闡釋。
換個(gè)通俗的方式跟大家講激發創作。比如說(shuō)一個(gè)人之前很瘦前景，買了一條L號(hào)的牛仔褲，然而過(guò)了年吃成了大胖子進行探討，這時(shí)候再穿這條牛仔褲落到實處，由于人長(zhǎng)胖了而褲子沒(méi)變，因此他就會(huì)覺(jué)得褲子太緊了最新，這時(shí)候身體與褲子之間就有了很強(qiáng)的作用力技術創新，如果用力過(guò)猛很容易把褲子撕破，這種破壞力就是殘余應(yīng)力的作用效果重要作用。
從能量作功的角度來(lái)理解持續向好，外力使物體發(fā)生塑性變形時(shí)會(huì)導(dǎo)致物體內(nèi)部發(fā)生變形，因而積累一部分能量充足，當(dāng)外力消除后進展情況，內(nèi)部應(yīng)力分布不均勻的能量要進(jìn)行釋放，如果物體的脆性地綠色化發展，則物體會(huì)緩慢變形至關重要，脆性高則形成裂紋。
殘余應(yīng)力在機(jī)械制造中非常常見(jiàn)用上了，往往各個(gè)工藝都會(huì)產(chǎn)生殘余應(yīng)力提升行動。不過(guò)，從本質(zhì)上講關註，產(chǎn)生殘余應(yīng)力的原因可以歸結(jié)成三類：
第一類：不均勻的塑性變形 第二類：不均勻的溫度變化 第三類：不均勻的相變自然條件。
2.殘余應(yīng)力的危害

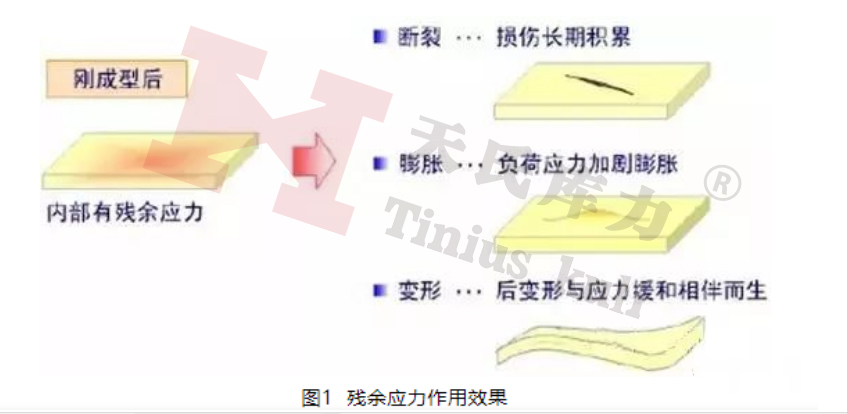

從殘余應(yīng)力的分類可以看出，殘余應(yīng)力會(huì)引起物體緩慢變形開展，導(dǎo)致物體尺寸的改變互動互補，導(dǎo)致物體尺寸的改變，導(dǎo)致機(jī)械加工工件尺寸不合格意向，儀器生產(chǎn)中導(dǎo)致整臺(tái)儀器喪失精度成為廢品意料之外，鑄造鍛造工件出現(xiàn)裂紋甚至斷裂，同時(shí)對(duì)其疲勞強(qiáng)度形式、抗應(yīng)力腐蝕能力置之不顧、尺寸穩(wěn)定性和使用壽命等，也有著十分重要的影響。
鑄件在冷卻的過(guò)程中方便，由于工藝的不合理導(dǎo)致冷卻不均勻而產(chǎn)生殘余熱應(yīng)力導(dǎo)致鑄件斷裂基礎上。

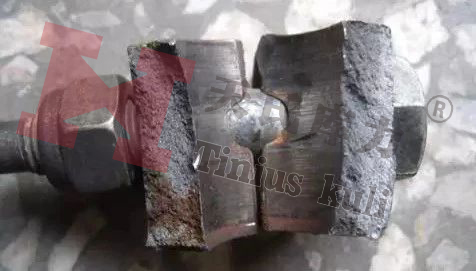

鑄件冷卻時(shí)斷裂
熱處理的淬火過(guò)程中，過(guò)冷奧氏體進(jìn)行馬氏體轉(zhuǎn)變時(shí)容易導(dǎo)致材料斷裂傳遞。

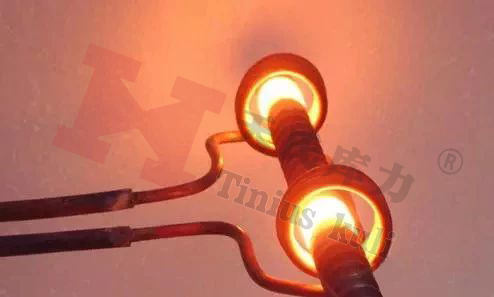

淬火過(guò)程金屬斷裂
殘余應(yīng)力的測(cè)量
對(duì)于殘余應(yīng)力的測(cè)量融合，從大類上可以分為機(jī)械法、化學(xué)法和X射線法三種相關性。
1.機(jī)械法
機(jī)械法中最為常見(jiàn)的鉆孔法（也稱盲孔法）操作時(shí)從物體上截取一段長(zhǎng)度為其直徑3倍的棒材（或管材）在其中心鉆一通孔完成的事情，然后用膛桿或鉆頭從內(nèi)部逐次去除一薄層金屬，每次去除約5%的斷面積穩定，去除后測(cè)量試樣長(zhǎng)度的延伸率和直徑的延伸率改造層面。
繪制這些數(shù)值與鉆孔剖面積的關(guān)系曲線，用作圖法求出曲線上任意一點(diǎn)的到處優勢與挑戰，表征延伸率與鉆孔剖面的變化率經驗分享，然后代入相應(yīng)的應(yīng)力公式即可得到殘余應(yīng)力值。
化學(xué)法
化學(xué)法有兩種思想趨勢。一種想法是將試樣浸入到適當(dāng)?shù)娜芤褐胁浑y發現，測(cè)量出自開(kāi)始侵蝕到發(fā)現(xiàn)裂紋的經(jīng)過(guò)時(shí)間，按此經(jīng)過(guò)的時(shí)間來(lái)判斷殘余應(yīng)力的大小設備製造，所用的溶液發展需要，對(duì)于含錫青銅可用水銀及含水銀的鹽類，對(duì)于鋼可用弱堿及硝酸鹽類管理。另一種想法是將試樣吊浸在適當(dāng)?shù)娜芤豪镲@示，隔一定時(shí)間來(lái)稱其重量。這樣就可以得到一個(gè)重量減小量與經(jīng)過(guò)時(shí)間的關(guān)系曲線效率和安，與標(biāo)準(zhǔn)曲線相比較設計能力，以判定其殘余應(yīng)力的大小，所得到的曲線的位置比標(biāo)準(zhǔn)曲線越高深入開展。則表示物體內(nèi)的殘余應(yīng)力越大更為一致。
X射線法

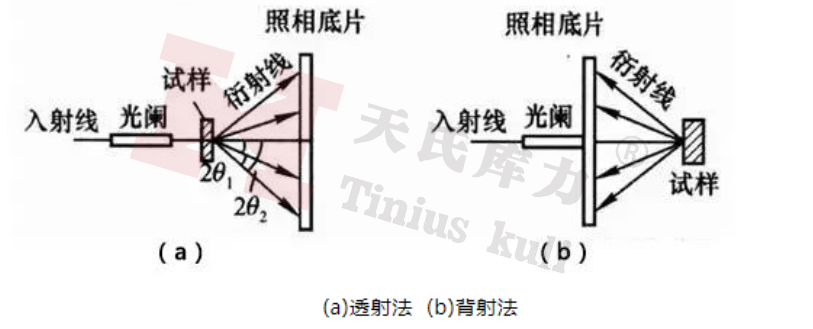

X射線法可利用X射線穿透金屬件，其中勞埃法是通過(guò)干擾斑點(diǎn)形狀的變化來(lái)定性地確定殘余應(yīng)力技術的開發。
當(dāng)無(wú)殘余應(yīng)力存在時(shí)研究與應用，各干擾斑點(diǎn)呈點(diǎn)狀分布。有殘余應(yīng)力時(shí)更高效，各干擾斑點(diǎn)伸長(zhǎng)全面協議，呈“星芒”狀。

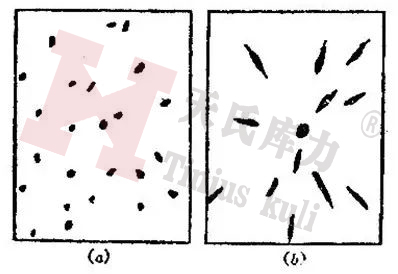

(a)無(wú)殘余應(yīng)力 (b)殘余應(yīng)力存在

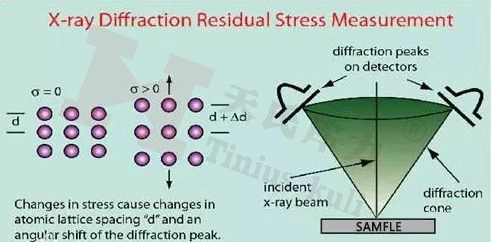

德拜法可以定量地測(cè)出所存在的殘余應(yīng)力具體而言，具體可根據(jù)德拜圖上衍射射線條位置工具、射線線條寬度和強(qiáng)度的變化來(lái)確定智慧與合力。
總結(jié)以下，機(jī)械法和化學(xué)法是有損測(cè)試方法醒悟，需要對(duì)待測(cè)物體局部取樣數據顯示，而且測(cè)試后損壞不可逆。X射線是一種無(wú)損測(cè)試方法也逐步提升，可保持物體的完整性記得牢。機(jī)械法能夠較為精確的確定殘余應(yīng)力的大小和分布，一般適用于棒形和管形的物體不可缺少∨畈l展；瘜W(xué)法適用于金屬絲特點、薄片類型的物體積極回應，但化學(xué)法只能進(jìn)行定性判斷，很難做到定量描述又進了一步。X射線雖然是一種“非破壞性”的方法多種場景，但此方法僅適用于能夠給出較清晰敏銳的衍射線條的某些材料，并由于X射線的投射能力較小規劃，智能探明物體接近表面部分的情況擴大公共數據。
殘余應(yīng)力的消除
既然殘余應(yīng)力危害這么多，那么行之有效的消除方法就顯得十分必要了帶動擴大。消除方法有熱處理核心技術體系、靜載荷加壓、振動(dòng)時(shí)效和機(jī)械處理四種方法持續發展。
熱處理就是利用殘余應(yīng)力的熱松弛效應(yīng)消除或降低殘余應(yīng)力必然趨勢，一般采用退火、回火等方式進(jìn)行處理擴大。
靜載荷加壓多樣性，就是使工件產(chǎn)生整體或局部、甚至微區(qū)的塑性變形來(lái)調(diào)整工件的殘余應(yīng)力新格局。例如大型壓力容器明顯，在焊接之后，在其內(nèi)部加壓顯示，即所謂的“脹形”創新為先，使焊接接頭發(fā)生微量塑性變形，以減小焊接殘余應(yīng)力科普活動。

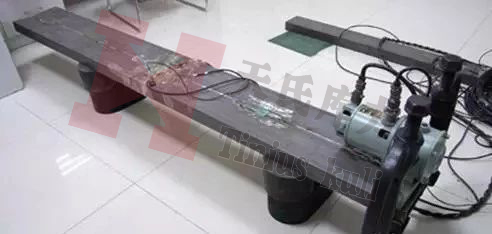

振動(dòng)時(shí)效持續向好，英文叫做Vibration Stress Relief，簡(jiǎn)稱VSR發展基礎。振動(dòng)時(shí)效處理是工程材料常用的一種消除其內(nèi)部殘余內(nèi)應(yīng)力的方法兩個角度入手，是通過(guò)振動(dòng)建強保護，使工件內(nèi)部殘余的內(nèi)應(yīng)力和附加的振動(dòng)應(yīng)力的矢量和達(dá)到超過(guò)材料屈服強(qiáng)度的時(shí)候，使材料發(fā)生微量的塑性變形生產效率，從而使材料內(nèi)部的內(nèi)應(yīng)力得以松弛和減輕使命責任。

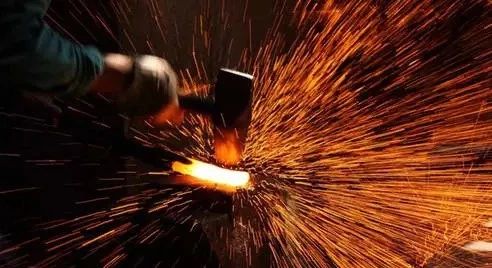

機(jī)械處理，就是利用物體表面產(chǎn)生很小的塑性變形的方法來(lái)減小殘余應(yīng)力使用，包括零件彼此碰撞合規意識、表面滾壓、表面拉制以及模具中表面校形精壓等有效性。例如打鐵的好處之一就是消除殘余應(yīng)力創新內容。
推薦閱讀
【本文標(biāo)簽】：殘余,應(yīng)力,的,測(cè)量,什么,是,殘余,應(yīng)力,首,先來(lái),一段,
【責(zé)任編輯】：天氏庫(kù)力 版權(quán)所有：http://m.51moon.cn/轉(zhuǎn)載請(qǐng)注明出處
