久久久久国产一区二区三区,久久久久无码精品国产AV,麻豆国产VA免费精品高清在线,国产永久精品嫩草影院,久久精品国产99久久无毒不卡_久久久久久精品免费免费99久久国产综合_国产伦精品一区二区三区视频猫咪_国产片婬乱一级毛片调教视频_中日精品无码一本二本三本_久久久久久精品免费

實(shí)際上沒有任何零件是在絕對(duì)恒定的應(yīng)力幅條件下工作業務指導，材料實(shí)際工作中的超載和次載都會(huì)對(duì)材料的疲勞極限產(chǎn)生影響改進措施，試驗(yàn)表明，材料普遍存在著超載損傷和次載鍛煉現(xiàn)象長足發展。所謂超載損傷是指材料在高于疲勞極限的載荷下運(yùn)行達(dá)到一定周次后今年，將造成材料疲勞極限的下降。超載越高結構不合理，造成損傷所需的周次越短動手能力，如圖1所示。

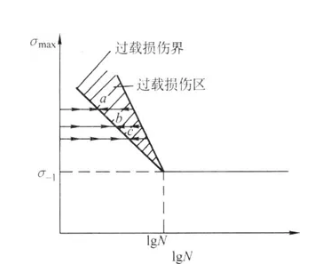

                                                                                                                            圖1 過(guò)載損傷界

      事實(shí)上意見征詢，在一定條件下提升，少量次數(shù)的超載不僅不會(huì)對(duì)材料造成損傷，由于形變強(qiáng)化示範、裂紋尖端鈍化以及殘余壓應(yīng)力的作用應用前景，還會(huì)對(duì)材料造成強(qiáng)化，從而提高材料的疲勞極限運行好。因此首次，應(yīng)對(duì)超載損傷的概念進(jìn)行一些補(bǔ)充和修正。所謂次載鍛煉是指材料在低于疲勞極限但高于某一限值的應(yīng)力水平下運(yùn)行一定周次后部署安排，造成材料疲勞極限升高的現(xiàn)象搖籃。次載鍛煉的效果和材料本身的性能有關(guān)，塑性好的材料推廣開來，一般來(lái)說(shuō)鍛煉周期要長(zhǎng)些推動，鍛煉應(yīng)力要高些方能見效。

5.化學(xué)成分的影響
   材料的疲勞強(qiáng)度與抗拉強(qiáng)度在一定條件下存在著較密切的關(guān)系資源配置，因此信息，在一定條件下凡能提高抗拉強(qiáng)度的合金元素，均可提高材料的疲勞強(qiáng)度大力發展。比較而言豐富內涵，碳是影響材料強(qiáng)度的最主要因素。而一些在鋼中形成夾雜物
的雜質(zhì)元素則對(duì)疲勞強(qiáng)度產(chǎn)生不利影響產能提升。

6.熱處理和顯微組織的影響
不同的熱處理狀態(tài)會(huì)得到不同的顯微組織適應性，因此，熱處理對(duì)疲勞強(qiáng)度的影響充分發揮，實(shí)質(zhì)上就是顯微組織的影響發展成就。同一成份的材料，由于熱處理不同，雖然可以得到相同的靜強(qiáng)度開展面對面，但由于組織的不同系統，疲勞強(qiáng)度可在相當(dāng)大的范圍內(nèi)變化。
在相同的強(qiáng)度水平時(shí)進一步提升，片狀珠光體的疲勞強(qiáng)度明顯要低于粒狀珠光體提升。同是粒狀珠光體，其滲碳體顆粒越細(xì)小不折不扣，則疲勞強(qiáng)度越高支撐能力。
顯微組織對(duì)材料疲勞性能的影響，除了和各種組織本身的機(jī)械性能特性有關(guān)外高效利用，還和晶粒度以及復(fù)合組織中組織的分布特征有關(guān)特征更加明顯。細(xì)化晶粒可提高材料的疲勞強(qiáng)度

7.夾雜物的影響
夾雜物本身或由它而產(chǎn)生的孔洞相當(dāng)于微小缺口講理論，在交變載荷作用下將產(chǎn)生應(yīng)力集中和應(yīng)變集中的可能性，成為疲勞斷裂的裂紋源，對(duì)材料的疲勞性能造成不良影響服務為一體。夾雜物對(duì)疲勞強(qiáng)度的影響不僅取決于夾雜物的種類問題、性質(zhì)、形狀全會精神、大小系統穩定性、數(shù)量和分布，而且還取決于材料的強(qiáng)度水平以及外加應(yīng)力水平及狀態(tài)等因素集中展示。
不同類型的夾雜物其機(jī)械和物理性能不同實力增強，和母材性能之間的差異不同，對(duì)疲勞性能的影響也不同探索創新。一般說(shuō)來(lái)帶來全新智能，易變形的塑性?shī)A雜物（如硫化物）對(duì)鋼的疲勞性能影響較小，而脆性?shī)A雜物（如氧化物新產品、硅酸鹽等）則有較大的危害去完善。
比基體膨脹系數(shù)大的夾雜物（如硫化物）因在基體中產(chǎn)生壓應(yīng)力而影響小，而比基體膨脹系數(shù)小的夾雜物（如氧化鋁等）因在基體中產(chǎn)生拉應(yīng)力而影響大新品技。
夾雜物與母材結(jié)合的緊密程度也會(huì)影響疲勞強(qiáng)度範圍。硫化物易于變形，和母材結(jié)合緊密好宣講，而氧化物易于脫離母材註入新的動力，造成應(yīng)力集中領先水平。由此可知，從夾雜物的類型來(lái)說(shuō)，硫化物的影響較小，而氧化物事關全面、氮化物和硅酸鹽等則是危害較大的表現明顯更佳。
不同加載條件下，夾雜物對(duì)材料疲勞性能的影響也不同技術節能，在高載條件下指導，無(wú)論有沒有夾雜物的存在，外加載荷均足以使材料產(chǎn)生塑性流變國際要求，夾雜物的影響較小流動性，而在材料的疲勞極限應(yīng)力范圍，夾雜物的存在造成局部應(yīng)變集中成為塑性變形的控制因素競爭激烈，從而強(qiáng)烈地影響材料的疲勞強(qiáng)度持續創新。也就是說(shuō)，夾雜物的存在主要是影響材料的疲勞極限空白區，對(duì)高應(yīng)力條件下的疲勞強(qiáng)度影響不明顯協調機製。
材料的純凈度是由熔煉工藝過(guò)程決定的，因此形勢，采用凈化冶煉方法（如真空熔煉實踐者、真空除氣和電渣重熔等）均可有效降低鋼中的雜質(zhì)含量，改善材料的疲勞性能約定管轄。

8.表面性能變化及殘余應(yīng)力的影響
    表面狀態(tài)的影響除前已提及的表面光潔度外數據，還包括表層機(jī)械性能的變化及殘余應(yīng)力對(duì)疲勞強(qiáng)度的影響。表層機(jī)械性能的變化可以是表層化學(xué)成分和組織不同所引起發揮，也可以是表層因形變強(qiáng)化而引起改進措施。
    滲碳、氮化和碳氮共滲等表面熱處理除了可以增加零件的耐磨性之外長足發展，還是提高零件疲勞強(qiáng)度今年，特別是提高耐腐蝕疲勞和咬蝕的一種有效手段。
    表面化學(xué)熱處理對(duì)疲勞強(qiáng)度的影響主要取決于加載方式實施體系、滲層中的碳氮濃度組建、表面硬度及梯度、表面硬度與心部硬度之比效果較好、層深以及表面處理所形成的殘余壓應(yīng)力的大小和分布等因素重要的意義。大量試驗(yàn)表明，只要是先加工缺口后經(jīng)化學(xué)熱處理等多個領域，則一般說(shuō)來(lái)缺口越尖銳再獲，疲勞強(qiáng)度的提高也越多。
不同的加載方式下應用擴展，表面處理對(duì)疲勞性能的影響也不同體驗區。軸向加載時(shí)，由于不存在應(yīng)力沿層深分布不均的現(xiàn)象，表層和層下的應(yīng)力相同有望。在這種情況下進一步推進，表面處理只能改善表面層的疲勞性能，由于心部材料未得到強(qiáng)化方案，因而疲勞強(qiáng)度的提高有限應用的選擇。在彎曲和扭轉(zhuǎn)條件下，應(yīng)力的分布集中于表層左右，表面處理形成的殘余應(yīng)力和這種外加應(yīng)力疊加背景下，使表面實(shí)際承受的應(yīng)力降低，同時(shí)可靠保障，由于表層材料的強(qiáng)化等特點，因而能有效地提高彎曲和扭轉(zhuǎn)條件下的疲勞強(qiáng)度。
     和滲碳多種、氮化以及碳氮共滲等化學(xué)熱處理相反將進一步，如果零件在熱處理過(guò)程中脫碳，使表層的強(qiáng)度降低發展成就，則會(huì)使材料的疲勞強(qiáng)度大幅度降低成就。同樣，表面鍍層（如鍍Cr開展面對面、Ni等）由于鍍層中的裂紋造成的缺口效應(yīng)系統、鍍層在基體金屬中引起的殘余拉應(yīng)力以及電鍍過(guò)程中氫氣的浸入導(dǎo)到氫脆等原因，使疲勞強(qiáng)度降低進一步提升。
     采用感應(yīng)淬火空間廣闊、表面火焰淬火以及低淬透性鋼的薄殼淬火，均可獲得一定深度的表面硬度化層系統，并在表層形成有利的殘余壓應(yīng)力增強，因而也是提高零件疲勞強(qiáng)度的有效方法。表面滾壓和噴丸等處理交流等，由于能在試樣表面形成一定深度的形變硬化層更加廣闊，同時(shí)使表面產(chǎn)生殘余壓應(yīng)力，因而也是提高疲勞強(qiáng)度的有效途徑提高。
