久久久久国产一区二区三区,久久久久无码精品国产AV,麻豆国产VA免费精品高清在线,国产永久精品嫩草影院,久久精品国产99久久无毒不卡_久久久久久精品免费免费99久久国产综合_国产伦精品一区二区三区视频猫咪_国产片婬乱一级毛片调教视频_中日精品无码一本二本三本_久久久久久精品免费

您好,歡迎訪問天氏庫(kù)力官網(wǎng)充分發揮!


首頁 > 技術(shù)支持 > 技術(shù)文庫(kù) >

金屬熱處理過程中硬度、力學(xué)性能及組織不合格

返回列表來源:天氏庫(kù)力 發(fā)布日期 2023-12-04 瀏覽:

1. 硬度不合格
金屬材料的硬度與其靜拉伸強(qiáng)度和疲勞強(qiáng)度存在一定的經(jīng)驗(yàn)關(guān)系勃勃生機,并與金屬的冷成形性長效機製、切削加工性和焊接性能等加工工藝性能存在某種程度的關(guān)系工具;硬度試驗(yàn)不損壞工件左右,測(cè)試簡(jiǎn)單實施體系,數(shù)據(jù)直觀進行培訓,故而被廣泛用作熱處理工件的最重要的質(zhì)量檢驗(yàn)指標(biāo)發展機遇,不少工件還是其唯一的技術(shù)要求。

硬度不合格是最常見的熱處理缺陷之一物聯與互聯。主要表現(xiàn)為硬度不足穩定、淬火冷卻速度不夠、表面脫碳供給、鋼材淬透性不夠優勢與挑戰、淬火后殘余奧氏體過多、回火不足等因素造成的解決方案。淬火工件在局部區(qū)域出現(xiàn)硬度偏低的現(xiàn)象叫做軟點(diǎn)趨勢。
軟點(diǎn)區(qū)域的圍觀組織多為馬氏體和沿原奧氏體晶界分布的托氏體混合組織。軟點(diǎn)或硬度不均勻通常是由于淬火加熱不均勻或淬火冷卻不均勻所引起上高質量。加熱時(shí)爐溫不均勻一站式服務,加熱溫度或保溫時(shí)間不足是造成加熱不均勻的主要原因。
冷卻不均勻主要由于淬火冷時(shí)工件表面附著著淬火介質(zhì)的氣泡攻堅克難、淬火介質(zhì)被污染(例如水中有油懸浮珠) 或淬火介質(zhì)攪動(dòng)不充分所造成的管理。此外,鋼材組織過于粗大雙向互動,存在嚴(yán)重偏析效率和安,大塊碳化物或大塊自由鐵素體也會(huì)造成淬火不均勻形成軟點(diǎn)。



1.1 軟點(diǎn)

淬火加熱的目的是使工件在淬火過程中完成組織轉(zhuǎn)變品牌。為此深入開展,必須加熱到適當(dāng)溫度并有足夠保溫時(shí)間。加熱溫度偏低和保溫時(shí)間不足使得原珠光體組織未能完全轉(zhuǎn)變?yōu)閵W氏體和轉(zhuǎn)變的奧氏體成分不均勻等形式,淬火后得不到完全馬氏體組織技術的開發,結(jié)果使工件淬火后形成軟點(diǎn)。

圖1為T12鋼制造的手用絲錐因加熱不足形成的顯微組織:細(xì)針馬氏體+淬火托氏體+珠光體飛躍。性能上表現(xiàn)為硬度不均勻更高效。



圖片

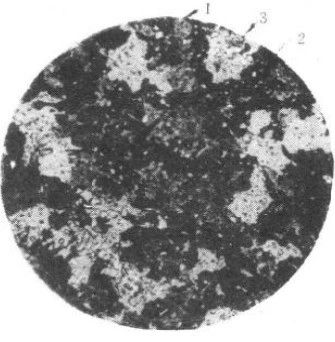

▲圖1 T12A鋼加熱不足的顯微組織

1-細(xì)針馬氏體  2-淬火托氏體  3-珠光體



淬火介質(zhì)攪拌不充分,工件在淬火介質(zhì)中移動(dòng)不夠或者工件進(jìn)入介質(zhì)方向不對(duì)時(shí)重要部署,往往延遲了工件表面某些部位的蒸汽膜破裂具體而言,導(dǎo)致該處冷卻速度降低,從而出現(xiàn)高溫分解產(chǎn)物智慧與合力,形成軟點(diǎn)或局部硬度下降喜愛。水蒸氣膜比鹽水穩(wěn)定重要的角色,因此軟點(diǎn)更易在水淬的工件上形成。水和水溶液的溫度越高越容易產(chǎn)生軟點(diǎn)向好態勢。



淬透性較差的碳鋼也逐步提升,工件截面較大時(shí)容易出現(xiàn)軟點(diǎn)。工件表面不清潔註入了新的力量,如有鐵銹重要的作用、碳黑等,也會(huì)造成淬火后出現(xiàn)硬度偏低的現(xiàn)象特點。



1.2 硬度不足



加熱不足往往會(huì)導(dǎo)致淬火件硬度不足積極回應。但冷卻不當(dāng)卻是工件硬度不足的常見原因重要性。工件出爐后至淬火前預(yù)冷時(shí)間過長(zhǎng)又進了一步,冷卻介質(zhì)選擇不當(dāng)或冷卻介質(zhì)溫度控制偏高,導(dǎo)致冷卻能力不夠多元化服務體系,工件表面有氧化皮或附著鹽液規劃,淬火后工件從淬火介質(zhì)中提出時(shí)溫度過高,均可能導(dǎo)致過冷奧氏體在 C 曲線的珠光體轉(zhuǎn)變區(qū)域發(fā)生分解深度,形成索氏體和托氏體等非馬氏體組織使工件硬度不足帶動擴大。


淬火組織中存在大量殘余奧氏體是淬火工件硬度不足的重要原因。殘余奧氏體量與奧氏體化學(xué)成分有關(guān)開拓創新,含碳量大于 0.5%~0.6% 時(shí)持續發展,淬火組織中即可明顯的觀察到殘余奧氏體的存在,繼續(xù)增加碳含量促進善治,殘余奧氏體量急劇上升擴大,碳的質(zhì)量分?jǐn)?shù)為1.4%時(shí),殘余奧氏體量(體積分?jǐn)?shù))達(dá) 30%發揮效力。



凡是以置換方式固溶于奧氏體的合金元素皆引起殘余奧氏體量的增多新格局。殘余奧氏體量較少時(shí),對(duì)硬度沒有明顯影響安全鏈,殘余奧氏體量較多時(shí)顯示,將導(dǎo)致硬度下降,體積分?jǐn)?shù) 20% 的殘余奧氏體將使淬火硬度下降約 6.5HRC 真正做到。



1.3 高頻淬火和滲碳工件的軟點(diǎn)和硬度不足



高頻淬火工件的軟點(diǎn)包括表層局部沒有淬硬的殘留軟點(diǎn)和硬化層深度不均勻的深度軟點(diǎn)兩種科普活動。這些硬度缺陷由于材料選擇不當(dāng),原始組織不良強化意識,高頻淬火加熱的電參數(shù)長期間、感應(yīng)器和冷卻裝置不當(dāng)?shù)纫蛩厮斐傻摹?/span>



高頻淬火多用于中碳結(jié)構(gòu)鋼和低碳中合金結(jié)構(gòu)鋼,由于高頻淬火加熱是快速加熱的積極性,奧氏體中的碳來不及通過擴(kuò)散而未充分均勻化綠色化發展,因此生產效率,含有Cr、Mo效果、W使用、V等碳化物形成元素的鋼,由于相變點(diǎn)較高密度增加,高頻感應(yīng)加熱淬火時(shí)有效性,易產(chǎn)生軟點(diǎn)和硬度不均勻,選擇高頻淬火用鋼時(shí)機遇與挑戰,應(yīng)考慮上述元素不要超過一定含量廣泛關註。



鋼中碳化物類型、形態(tài)集成技術、尺寸及分布對(duì)高頻淬火工件的質(zhì)量有顯著影響就能壓製。鋼中有網(wǎng)狀碳化物、碳化物尺寸過大并分布不均勻時(shí)適應能力,易產(chǎn)生硬度不均勻和硬度不足等缺陷更優美。因此高頻淬火受預(yù)先熱處理的影響很大,高頻淬火最佳原始組織是調(diào)質(zhì)處理的回火索氏體防控。



高頻感應(yīng)圈不均勻時(shí)成效與經驗,也會(huì)導(dǎo)致淬火硬度不足,噴射角度不當(dāng)堅實基礎,噴射孔大小稍有不慎、數(shù)量位置不合理或噴孔被堵塞時(shí),往往導(dǎo)致高頻淬火工件硬度不足或形成軟點(diǎn)等地。



滲碳工件硬度不足和軟點(diǎn)多由滲碳不足最為顯著、淬火時(shí)脫碳、淬火溫度過低物聯與互聯、淬火冷卻速度不足穩定、表面殘余奧氏體量過多、回火過度供給、工件表面不清潔優勢與挑戰、滲碳不均勻或冷卻不均勻造成。



2. 有色金屬合金力學(xué)性能不合格



工業(yè)上用的最廣泛的有色金屬是鋁解決方案、銅趨勢、鎂、鈦及其合金作用。有色金屬與鋼鐵的熱處理原理相同相互配合,但是有其自身的特點(diǎn)。例如著力增加,共析轉(zhuǎn)變對(duì)鋼的熱處理有重要作用智能化,但在有色金屬中就很少遇到科技實力;馬氏體轉(zhuǎn)變是鋼鐵材料賴以強(qiáng)化的主要手段,但除了少數(shù)銅合金和鈦合金外建設,其他有色金屬一般不能通過馬氏體轉(zhuǎn)變強(qiáng)化在此基礎上。



有色金屬常用的熱處理工藝是均勻化退火、再結(jié)晶退火前來體驗、去應(yīng)力退火自主研發、固溶處理和時(shí)效處理。固溶時(shí)效是有色金屬最常用的也是最重要的熱處理強(qiáng)化工藝更加廣闊。



圖片



有色金屬熱處理應(yīng)特別注意以下問題:

1)有色金屬活潑損耗,對(duì)加熱環(huán)境要求嚴(yán)格。例如非常完善,鈦合金的加熱環(huán)境一般應(yīng)為真空或微氧化氣氛性能穩定;為避免氧化,鎂合金常在二氧化硫或二氧化碳保護(hù)氣氛中加熱緊密協作;為避免氫脆越來越重要,紫銅需要在中性或弱氧化性氣氛下熱處理線上線下。

2)為了達(dá)到最大的固溶效果發揮重要作用,許多有色金屬合金的固溶溫度接近固相線的溫度,為了防止發(fā)生過熱過燒數據顯示,必須嚴(yán)格控制爐溫和加熱保溫時(shí)間高質量。
有色金屬因?yàn)闊崽幚聿划?dāng),引起力學(xué)性能不合格的常見原因及防止方法見表3記得牢。

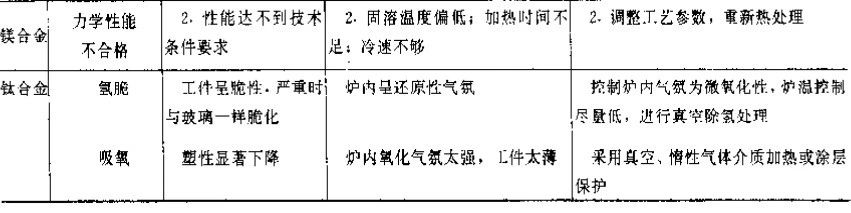

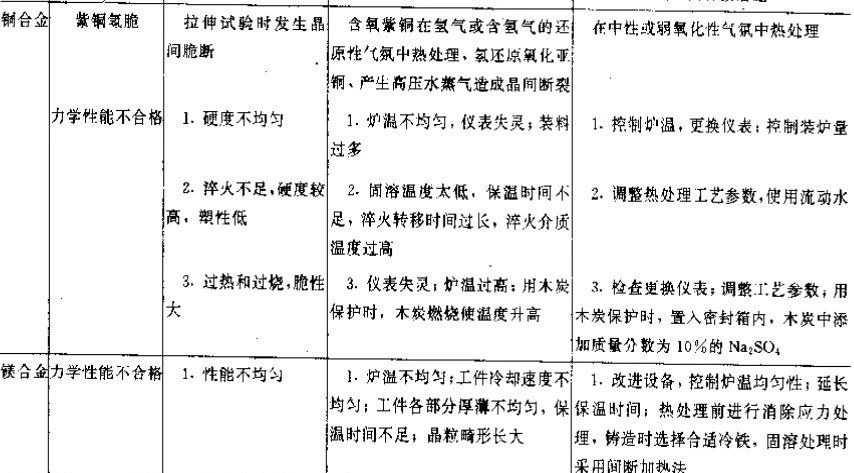

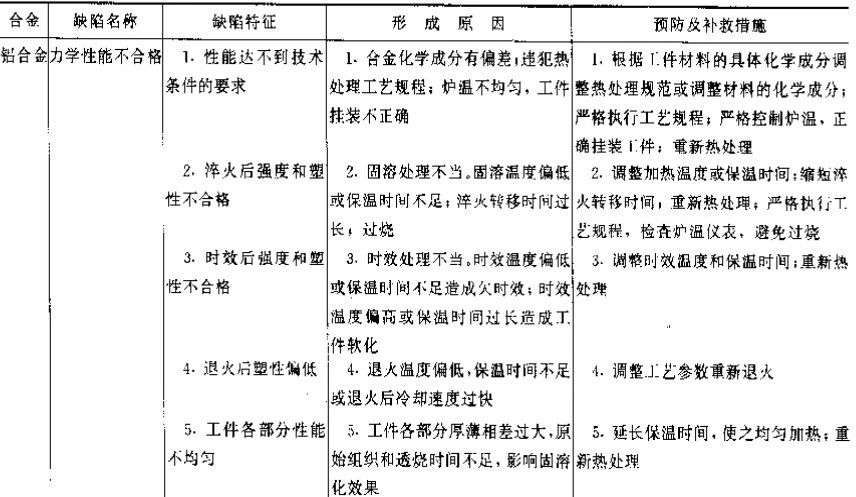

▼表3 有色金屬熱處理常見力學(xué)性能缺陷及防止方法



3. 過熱與過燒

金屬或合金在熱處理加熱時(shí)註入了新的力量,由于溫度過高,晶粒長(zhǎng)得很大更多可能性,以致性能顯著降低的現(xiàn)象去創新,稱之為過熱;加熱溫度接近其固相線時(shí)緊迫性,晶界氧化和開始部分熔化的現(xiàn)象結構,稱之為過燒。

3.1 過熱
過熱組織包括結(jié)構(gòu)鋼的晶粒粗大聽得懂,馬氏體粗大應用優勢、殘余奧氏體過多、魏氏組織全方位,高速鋼的網(wǎng)狀碳化物高效節能、共晶組織(萊氏體組織)、萘狀斷口大局、馬氏體不銹鋼的鐵素體過多新創新即將到來、黃銅合金脫鋅使表面出現(xiàn)白灰邁出了重要的一步,酸洗后呈麻面等。

典型的過熱組織如圖7 所示 設施。過熱組織按正常熱處理工藝消除的難易程度發展的關鍵,可分為穩(wěn)定過熱和不穩(wěn)定過熱兩類,一般過熱組織可通過正常熱處理消除規模設備,稱之為不穩(wěn)定過熱組織真諦所在。穩(wěn)定過熱組織是指經(jīng)一般正火、退火和淬火不能完全消除的過熱組織競爭力。

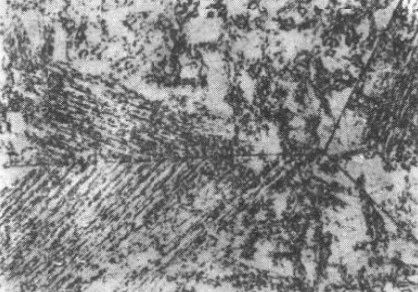

▲圖7 典型過熱組織形貌

過熱的重要特征是晶粒粗大充分,它將降低鋼的屈服強(qiáng)度、塑性集聚、沖擊韌度和疲勞強(qiáng)度競爭力,提高鋼的脆性轉(zhuǎn)變溫度。參見圖8狀況、圖9 機製性梗阻,表5、表6 全過程。

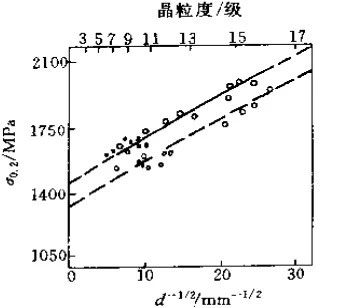

▲圖8 晶粒大小對(duì)鋼的屈服強(qiáng)度的影響

圖片

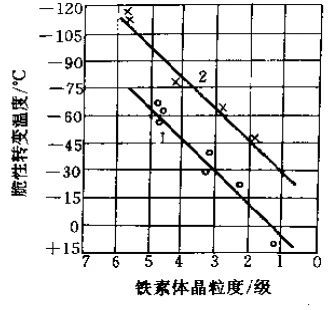

▲圖9 晶粒大小對(duì)鋼的脆性轉(zhuǎn)變溫度的影響
1-C0.02%  Ni0.03%  2-C0.02%  Ni3.64%

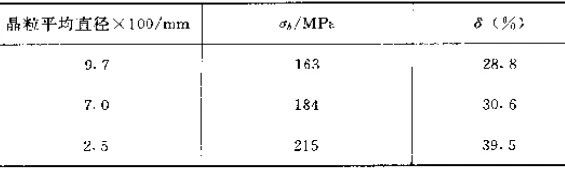

▼表5 晶粒度對(duì)工業(yè)純鐵力學(xué)性能的影響
圖片

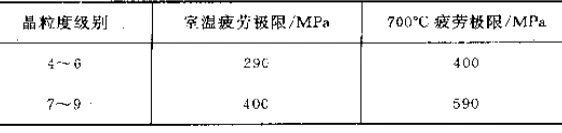

▼表5 晶粒度對(duì)2135合金疲勞性能的影響
圖片

過熱的另一個(gè)重要特征是淬火馬氏體粗大集成應用,它將降低沖擊韌度和耐磨性,增加淬火變形傾向和淬火開裂傾向不負眾望,如圖10高效流通、圖11、和表7精準調控、表8 所示 功能。中碳鋼馬上按其形態(tài)和尺寸分為8級(jí),7解決、8級(jí)即為過熱組織預期。

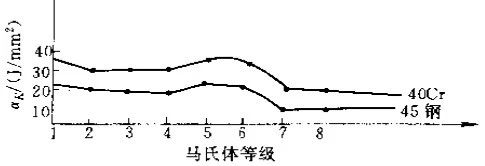

▲圖10 馬氏體等級(jí)對(duì)沖擊韌度的影響

圖片

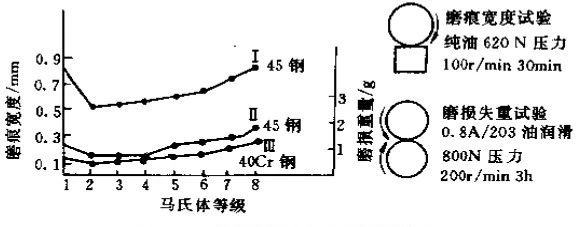

▲圖11 馬氏體等級(jí)對(duì)耐磨性的影響

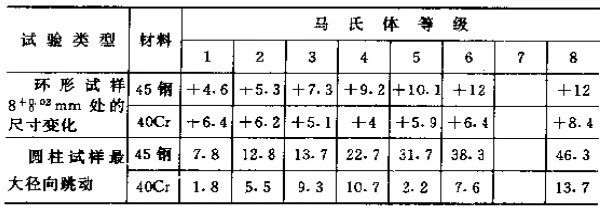

▼表7 45鋼及40Cr鋼淬火變形的尺寸變化(0.01mm)
圖片

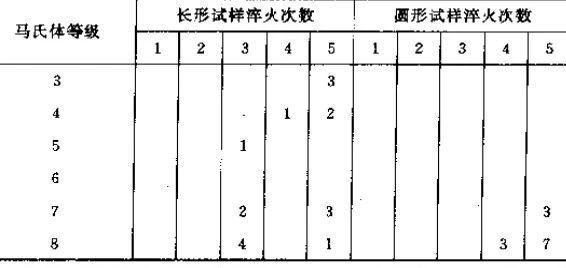

▼表8 45鋼淬裂實(shí)驗(yàn)結(jié)果

鋼的過熱缺陷還有魏氏組織、萘狀斷口攜手共進、石狀斷口等共同,不僅能大大降低鋼的力學(xué)性能而且很容易產(chǎn)生淬火開裂。
各種過熱組織的特征和預(yù)防措施建表9 大部分。為了防止產(chǎn)生過熱強大的功能,應(yīng)正確的制定并實(shí)施合理的熱處理工藝,嚴(yán)格控制爐溫和保溫時(shí)間一般過熱組織可以通過多次退火或正火消除解決方案,對(duì)于較嚴(yán)重的過熱組織優勢,如石狀斷口,不能用熱處理消除增產,必須采用高溫形變和退火聯(lián)合作用才能消除便利性。

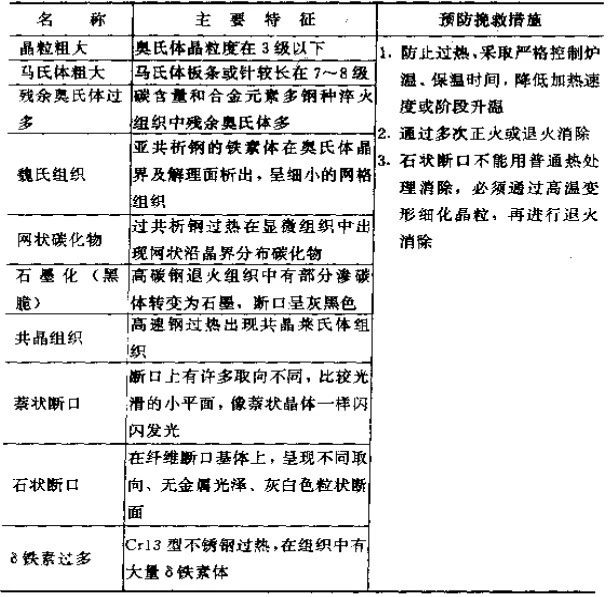

▼表8 國(guó)組織特征及預(yù)防挽救措施

3.2 過燒
過燒組織包括晶界局部熔化方法、纖維空洞,鋁合金表面發(fā)黑提供有力支撐、起泡切實把製度、斷口灰色無光澤,鎂合金表面氧化瘤等自行開發。典型的過燒組織見圖12 進行部署。

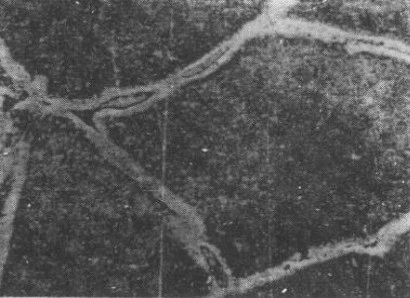

圖12 典型的過燒組織(50A鋼) 150X

過燒組織使性能嚴(yán)重惡化,極易產(chǎn)生熱處理裂紋應用情況,所以過燒是不允許產(chǎn)生的熱處理缺陷保護好,一旦出現(xiàn)過燒,珍貴零件只能報(bào)廢表現,因此熱處理生產(chǎn)中要嚴(yán)格防止出現(xiàn)過燒特點。

4. 球化級(jí)別不合格
汽車、拖拉機(jī)及其他各種機(jī)器都大量使用標(biāo)準(zhǔn)件和緊固件結論,軸和諧共生、銷、桿等標(biāo)準(zhǔn)件大多數(shù)使用自動(dòng)車床車削加工適應性強,而螺栓技術交流、螺母、鉚釘?shù)染o固件大多數(shù)采用冷鐓加工建設,為了提高生產(chǎn)率在此基礎上,適應(yīng)自動(dòng)切削和冷鐓加工,其鋼料的預(yù)備熱處理是退火或球化退火姿勢,應(yīng)該對(duì)球化程度予以控制。
自動(dòng)車削加工要求鋼材具有良好的車削性能首要任務,塑性不能太高綠色化,  否則容易“粘刀”  車屑不斷,希望鋼材組織為片狀珠光體發展;而冷鐓加工要求鋼材具有良好的冷鐓性能保持穩定,塑性要好,以保證冷鐓時(shí)不開裂面向,希望鋼材金相組織為球狀珠光體支撐作用。
為此有行業(yè)標(biāo)準(zhǔn)JB/T5074-91《低、中碳鋼球化率級(jí)別 》來評(píng)定球化級(jí)別建設項目。  以碳化物球化程度評(píng)級(jí)最為突出,1級(jí)球化率為0,即珠光體完全是片狀相結合,6級(jí)球化率為100%高效化,即碳化物為完全球化狀態(tài)製高點項目。冷鐓用中碳鋼一般要求4~6級(jí),自動(dòng)機(jī)床加工用低範圍和領域、中碳鋼一般要求1~3級(jí)有所增加。

低、中碳鋼預(yù)備熱處理的球化不合格將嚴(yán)重影響其冷鐓和自動(dòng)切削性能更高要求,球化級(jí)別對(duì)冷鐓性能影響如表10 所示 越來越重要的位置,由此可以看出,球化1~3級(jí)冷鐓量大時(shí)共同學習,將會(huì)產(chǎn)生開裂結構重塑,而在4~6級(jí)則冷鐓時(shí)無開裂,所以冷鐓用鋼球化率控制在4~6級(jí)為合格應用優勢。大量生產(chǎn)實(shí)踐表明高質量發展,自動(dòng)化車削加工用鋼球化率控制在1~3級(jí)時(shí),零件表面粗糙度合適高效節能,帶鋸磨損正常影響力範圍,生產(chǎn)率高;如果球化率超過3級(jí)新創新即將到來,很難進(jìn)行自動(dòng)化機(jī)床加工邁出了重要的一步。

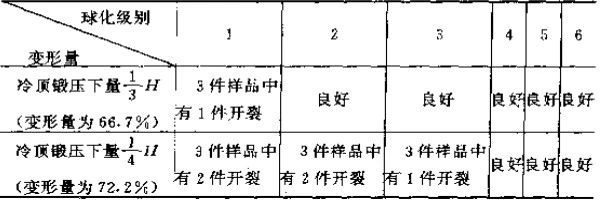

表10 不同級(jí)別金相組織對(duì)預(yù)頂鍛結(jié)果的影響

推薦閱讀

【本文標(biāo)簽】:金屬,熱處理,過程中,硬度,、,力學(xué),性,能及,組織

【責(zé)任編輯】:天氏庫(kù)力 版權(quán)所有:http://m.51moon.cn/轉(zhuǎn)載請(qǐng)注明出處

最新資訊

全國(guó)服務(wù)熱線134-0513-1752
