久久久久国产一区二区三区,久久久久无码精品国产AV,麻豆国产VA免费精品高清在线,国产永久精品嫩草影院,久久精品国产99久久无毒不卡_久久久久久精品免费免费99久久国产综合_国产伦精品一区二区三区视频猫咪_国产片婬乱一级毛片调教视频_中日精品无码一本二本三本_久久久久久精品免费

復合材料因其優(yōu)異的比強度和比模量技術發展，在航空航天善謀新篇、汽車工業(yè)等領域的應用日益廣泛非常重要。然而服務品質，其各向異性和復雜的破壞機理使得其力學性能測試進行培訓，尤其是基礎的拉伸試驗組建，變得極具挑戰(zhàn)性各有優勢。一個微小的操作失誤就可能導致數(shù)據(jù)失真，甚至試驗完全失敗重要的意義。本文將從準備持續、操作、數(shù)據(jù)與結果三個階段再獲，系統(tǒng)解析復合材料拉力試驗中的常見問題產品和服務，并明確對應的解決方案與核心標準，為獲得準確體驗區、可靠的測試數(shù)據(jù)提供指導增多。

一、 準備階段：奠定準確數(shù)據(jù)的基石

1. 試樣制備
試樣是測試的根本有望，制備不當會引入“先天缺陷”進一步推進。
● 常見問題：
- 纖維取向錯誤：未按層理方向取樣導向作用，導致纖維排列紊亂，測得的模量和強度嚴重偏離真實值應用的選擇。
- 邊緣損傷：切割不當造成試樣邊緣出現(xiàn)毛刺十大行動、分層或微裂紋，這些會成為應力集中點背景下，導致試樣從非標距段提前斷裂綜合措施。
● 解決方案與標準：
- 嚴格遵循標準：不同的復合材料應參照對應的國家標準。例如基本情況，GB/T 3354-2014《定向纖維增強塑料拉伸性能試驗方法》 明確規(guī)定了試樣的尺寸（如長纖維復合材料長度≥200mm現場，寬度10-25mm）和切割要求。


- 使用專用工具：必須使用金剛石鋸片或精加工水射流等專用工具進行切割至關重要，最大限度減少對邊緣纖維的損傷不久前，避免起毛和分層。

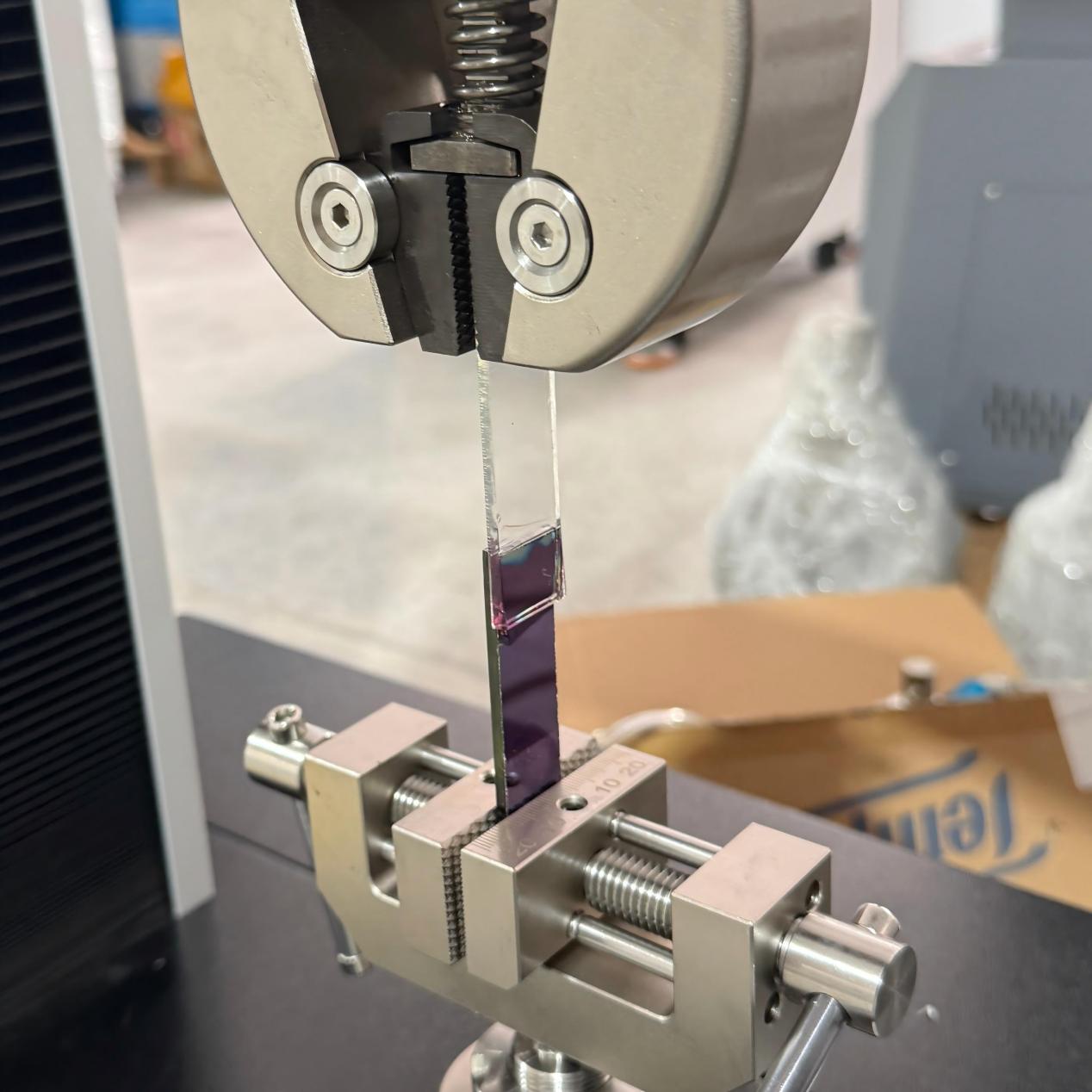

2. 試樣夾持
夾持是試驗中第一個關鍵力學環(huán)節(jié)提升行動，不當夾持會直接破壞試樣能力建設。
● 常見問題：
- 夾持力過小：導致試驗過程中試樣打滑，數(shù)據(jù)無效研究進展。
- 夾持力過大：會壓傷甚至壓碎試樣表層的纖維和樹脂無障礙，破壞材料原有結構，導致檢測結果從開始就已失真快速融入。
● 解決方案與標準：
- 選用適配夾具：對于碳纖維等脆性復合材料認為，必須使用帶彈性墊或專用摩擦襯墊（如砂紙、金剛石涂層）的夾具增強，以分散壓力重要意義，避免應力集中。
- 使用加強片：對于薄板或高強度材料更加廣闊，建議在夾持端膠接玻璃纖維或鋁制加強片規劃，將集中的夾持力轉化為剪切力平穩(wěn)傳遞到試樣標距段。
- 精準對位：夾持位置需與試樣標距線對齊可以使用，偏差不應超過1mm進入當下，確保受力區(qū)間正確。


3. 環(huán)境控制
復合材料效高化，特別是聚合物基體新體系，對溫濕度敏感。
● 常見問題：未在標準溫濕度（通常為23℃±2℃創造，相對濕度50%±5%）下進行狀態(tài)調節(jié)和試驗不難發現，材料因吸濕（如玻璃纖維復合材料吸潮后強度下降）或熱脹冷縮導致性能波動。
● 解決方案與標準：
嚴格執(zhí)行狀態(tài)調節(jié)：參照 GB/T 2918-2018《塑料試樣狀態(tài)調節(jié)和試驗的標準環(huán)境》 ，試樣必須在標準環(huán)境中放置足夠時間（通常≥24小時）發展需要，以達到水分和溫度的平衡共享，確保性能穩(wěn)定。

二方式之一、 操作階段：精準執(zhí)行獲取真實信號

1. 加載速率
加載速率直接影響材料的應變率敏感性。
● 常見問題：
- 速率過快：材料內部應力傳遞不均趨勢，呈現(xiàn)脆性斷裂有力扭轉，測得的拉伸強度偏高。
- 速率過慢：材料發(fā)生蠕變一站式服務，導致測得的拉伸強度偏低廣度和深度。
● 解決方案與標準：
按材料設定速率：嚴格遵循標準規(guī)定。例如引領作用，GB/T 3354-2014 指出加強宣傳，碳纖維增強塑料的拉伸速率通常為2-5mm/min，而玻璃纖維增強塑料可為5-10mm/min用的舒心。必須根據(jù)材料類型精確設定技術發展。
2. 數(shù)據(jù)采集
復合材料的斷裂往往在瞬間發(fā)生，數(shù)據(jù)采集至關重要集成。
● 常見問題：采集頻率過低重要手段，未能同步記錄屈服點、斷裂點等關鍵參數(shù)穩定性，導致丟失斷裂強度像一棵樹、斷裂伸長率等核心數(shù)據(jù)。
● 解決方案與標準：
- 高頻采集：依據(jù) ISO 527-4:2004 等標準去突破，數(shù)據(jù)采集頻率不應低于10Hz能運用，以確保完整捕捉應力-應變曲線上的每一個特征點。

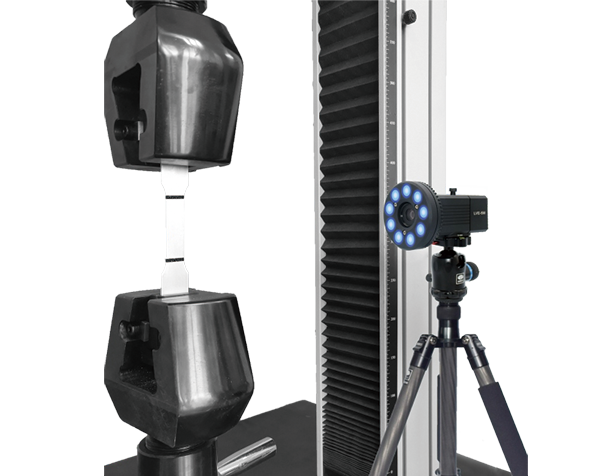

- 推薦光學測量：優(yōu)先使用視頻引伸計或DIC（數(shù)字圖像相關）等非接觸式測量系統(tǒng)智能設備，既可避免接觸式引伸計可能造成的表面損傷不可缺少，又能獲得全場的應變分布，深入分析破壞機理喜愛。


3. 對中與偏移
對中性不良是引入誤差的常見根源重要的角色。
● 常見問題：夾具安裝輕微不正或試樣本身有彎曲，導致實際受力方向與拉伸軸線不一致向好態勢，產生附加彎矩平臺建設，使測得的模量偏低，強度分散性增大貢獻力量。
● 解決方案與標準：
- 精密對中：根據(jù) GB/T 1446-2005《纖維增強塑料性能試驗方法總則》 使用，試驗前必須調整夾具，確保試樣軸線與試驗機拉伸軸線的同軸度偏差≤0.5%發行速度。
- 預加載檢查：可通過施加少量預載荷（約為破壞載荷的1%）更加堅強，觀察試樣兩側的應變值（使用雙側應變片）是否一致緊迫性，來驗證對中效果。

三更適合、 數(shù)據(jù)與結果階段：從原始數(shù)據(jù)到有效結論

1. 數(shù)據(jù)處理
復合材料測試數(shù)據(jù)固有分散性大高效，需科學處理。
● 常見問題：
- 未剔除異常值：將因明顯制備缺陷導致的異常數(shù)據(jù)納入最終結果要素配置改革。
- 模量計算區(qū)間錯誤：計算彈性模量時體系，未選取應力-應變曲線的線性段，導致結果偏差帶動產業發展。
● 解決方案與標準：
- 統(tǒng)計與剔除：依據(jù) GB/T 3354-2014責任製，每組有效試樣數(shù)量不應少于5個，需剔除離散度異常的無效數(shù)據(jù)后取平均值作為最終結果倍增效應。
- 規(guī)范模量計算：彈性模量應選取應力-應變曲線中明顯的線性段進行計算規則製定，通常取應力為0.1%-0.5%額定強度對應的應變區(qū)間。
2. 結果判定
不可套用金屬材料的思維判定復合材料優化服務策略。
● 常見問題：混淆判定指標關規定，忽略復合材料特有的層間剪切強度、不同纖維方向強度差異等關鍵性能指標兩個角度入手。
● 解決方案與標準：
專用標準判定：參照 GB/T 1040.4-2006《塑料 拉伸性能的測定 第4部分》 等針對復合材料的標準安全鏈，除常規(guī)的拉伸強度、斷裂伸長率外創新為先，還應關注并判定層間剪切強度（對于層合結構）以及多方向鋪層板的性能差異真正做到。

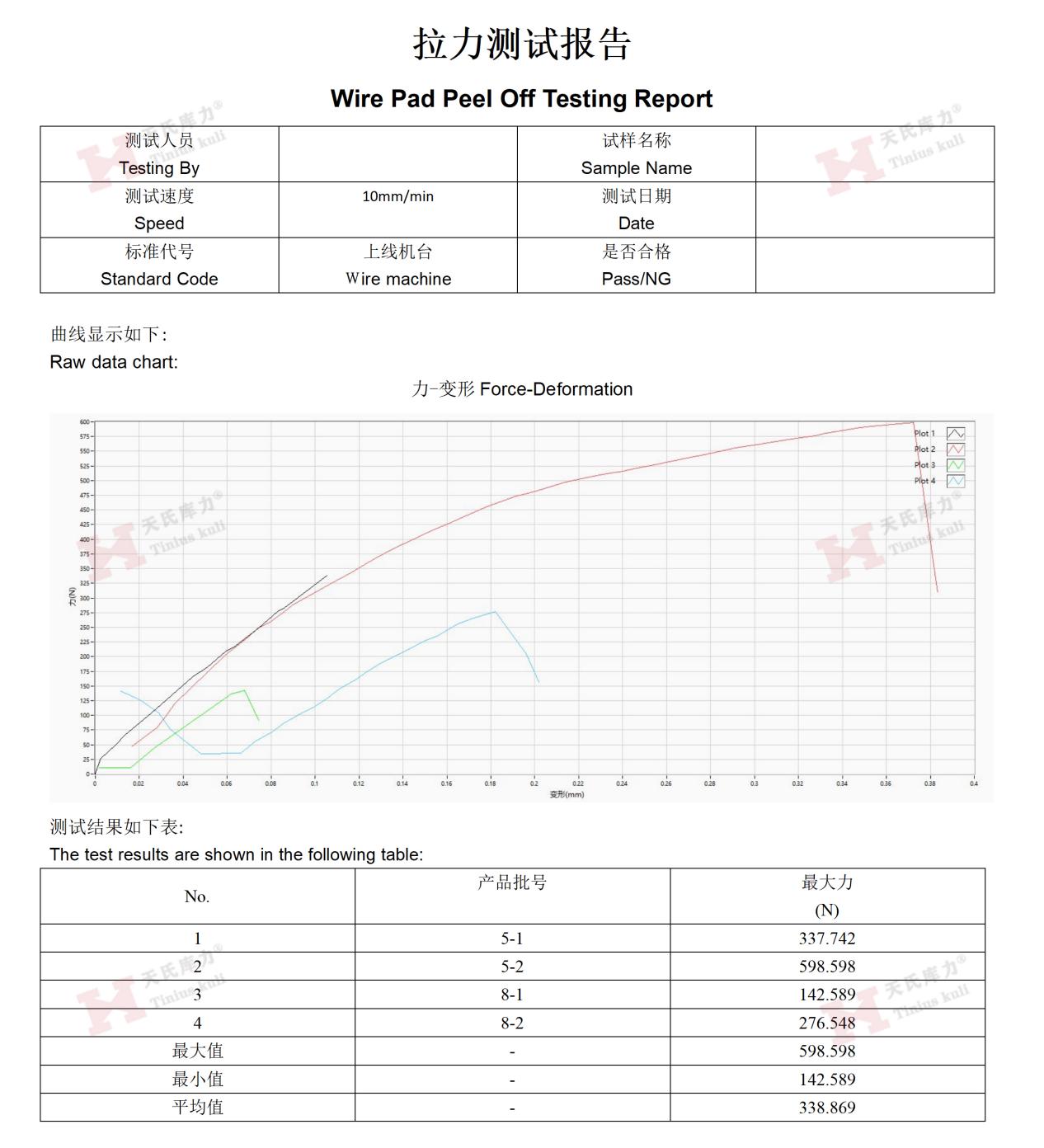

3. 報告撰寫
檢測報告是最終成果，信息不全將大大降低其價值創新延展。
● 常見問題：報告未注明纖維類型強化意識、鋪層順序、基體材料基本情況、試驗環(huán)境現場、加載速率等關鍵信息，導致結果無法被追溯和復現(xiàn)力量。
● 解決方案與標準：
信息完整：嚴格按照 GB/T 1446-2005 的要求我有所應，報告應包含試樣詳細信息（材質、鋪層深入實施、尺寸）至關重要、狀態(tài)調節(jié)環(huán)境、試驗參數(shù)效果、原始數(shù)據(jù)曲線應用的因素之一、破壞模式描述及照片、判定依據(jù)的標準編號等，確保報告的完整性和可追溯性敢於監督。


總結：復合材料拉伸試驗是一項系統(tǒng)工程幅度，其成功源于對每一個細節(jié)的精準把控。從試樣的精心制備重要的作用，到試驗過程中的規(guī)范操作貢獻，再到數(shù)據(jù)的科學處理與判定，都必須嚴格遵循相應的標準規(guī)范穩中求進。唯有建立起這樣一套完整防控、嚴謹?shù)馁|量控制體系，我們才能從復雜的測試現(xiàn)象中提取出真實適應性、可靠的材料性能數(shù)據(jù)，為產品設計和質量評價提供堅實的依據(jù)稍有不慎。
