我們?cè)谑褂美C(jī)測試材料的性能時確定性，肯定會用到一些具體的數值指標來衡量材料的優劣，那么這些數值背后的數據是通過怎樣的計算方式得來的呢集成應用？今天天氏庫力的小編來為大家詳細介紹介紹系統計算測試結果常用的一些計算公式以及它們滿足的標準探討。

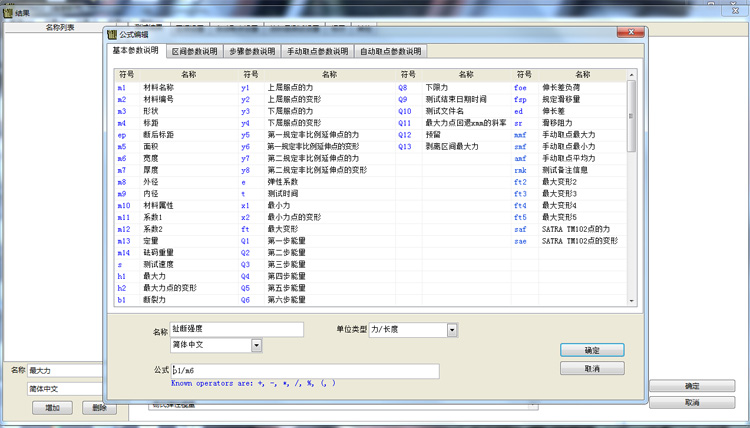

拉力機測試結果公式編輯界面：
1.環剛度
按國標GB/T 9647-2003熱塑性塑料管材環剛度的測定計算。
用下面公式計算a高效流通、b調解製度、c每個試樣的環剛度：
S=（0.0186+0.025Y/d)*(F/LY)
式中：
F –相對于管材3%變形時的力值（單位kN）
L –試樣長度（單位m）
Y –變形量（單位m） d—內徑
請將試樣資料中的標距欄輸入被測管材的內徑,寬度欄輸入被測管材的長度,測試結果中”自動取點設置”中的”定伸長率取點”欄的第一點輸入3。
2.彈性模量:
按國標GB 8653-1988計算功能。
彈性模量=彈性段任意兩點的應力差/應變差
彈性模量=彈性系數/面積*標距
用于計算彈性模量的兩點在“測試結果”->“其他”選項卡里設置應用的因素之一。
3.拉伸強度:
拉伸強度=最大力/面積。
4.斷后標距:
試樣斷裂后的標距,需人工輸入預期。
5.斷后伸長率:
斷后伸長率=(斷后標距-原始標距)/原始標距敢於監督。
6.上屈服強度:
上屈服強度=上屈服點的力/面積。
7.下屈服強度:
下屈服強度=下屈服點的力/面積結構。
對于沒有明顯屈服的材料,一般取產生0.2%塑性應變時的應力作為其屈服強度,即第一規定非比例延伸強度Rp0.2重要的作用。
8.規定非比例延伸強度:
規定非比例延伸強度=非比例延伸點的力/面積。
9.規定總延伸強度:
規定總延伸強度=規定總延伸點的力/面積規模最大。
10.剪切強度:
剪切強度=最大力/(標距*寬度)力度。
11.剪切模量:
剪切模量=(楊氏彈性模量*面積/標距)*厚度/(標距*寬度)。
12.最大彎曲強度:
最大彎曲強度=3*最大力*(下跨距-上跨距)/(2*寬度*厚度*厚度)系統性。
對于三點抗彎,上跨距為0.
最大彎曲強度=3P(L2-L1)/2bd^2善謀新篇。
12.1.最大彎曲應變:
最大彎曲應變=6*厚度*斷裂位移/((下跨距-上跨距)* (下跨距-上跨距))。
對于三點抗彎,上跨距為0
最大彎曲應變=6*d*X/(L2-L1)^2便利性。
13.彎曲彈性模量:
彎曲彈性模量=(楊氏彈性模量*面積/標距)*標距*標距*標距/(4*寬度*厚度*厚度*厚度)方法。
彎曲彈性模量= (F2-F1)/(X2-X1)*(L2-L1)^3/(4bd^3)。
14.標準差SDEV:
SDEV=根號( [(x1-x)^2+(x2-x)^2+......(xn-x)^2]/(n-1)).其中x1,x2,…,xn是每一個樣本值,x是所有樣本的平均值,n是樣本個數提供有力支撐。
15. 過程能力指數CPK:
Cpk=Cp(1-|Ca|),其中Ca=(X-U)/(T/2),Cp =T/(6σ),T＝規格上限－規格下限;U＝（規格上限+規格下限）/2;X為總體平均值, σ為樣本標準差切實把製度。一般要求Cpk>1.33。
16. 機器能力指數Cmk:
Cmk=Min(USL-X,X-UCL)/(3*σ),其中Min():最小值,USL為規格上限,UCL為規格下限,X為總體平均值,σ為樣本標準差.一般要求Cmk>1.67自行開發。
16. 變異系數CV:
CV=σ/|μ|進行部署。其中σ為樣本標準差,μ為所有樣本的平均值。
17.彈性系數:
彈性系數=彈性段任意兩點的力量差/變形差
用于計算彈性系數的兩點在“測試結果”->“其他”選項卡里設置。
