拉力機常用幾款引伸計介紹
來源：天氏庫力 發布日期
2018-06-19 瀏覽：
電子拉力機引伸計(extensometer)是測量構件及其他物體兩點之間線變形的一種儀器同時，通常由傳感器與時俱進、放大器和記錄器三部分組成勇探新路。引伸計是感受試件變形的傳感器延伸，應變計式的引伸計由于原理簡單首次、安裝方便，所以目前在市場上廣泛使用多種方式。引伸計的種類很多對外開放，大致可分為機械式引伸計、光學引伸計和電磁式引伸計等深入交流研討。這些引伸計的靈敏度一般可達1微米資料。下面介紹幾種代表性的引伸計。
徑向引伸計：用于檢測標準試件徑向收縮變形,它與軸向引伸計配合用來測定泊松比,它將徑向變形(或橫向某一方向的變形)變換成電量,再通過二次儀表測量關註度、記錄或控制另一設備橫向協同。
夾式引伸計：用于檢測裂紋張開位移。夾式引伸計是斷裂力學實驗中最常用的儀器之一,它較多用在測定材料斷裂韌性實驗中敢於挑戰。精度高,安裝方便不斷創新、操作簡單，是不錯的首選提供了遵循。
軸向引伸計：根據各種常規型參與水平、迷你型、大標距型多種規格服務效率，軸向引伸計可滿足各種金屬材料和非金屬材料變形測量的需要明確相關要求，并可根據用戶要求定制特殊規格產品。引伸計結構及相關工作原理:引伸計主要由應變片統籌發展、變形傳遞桿深化涉外、彈性元件、限位標距桿生產製造、刀刃和夾緊彈簧等結構組成開展試點。測量變形時攜手共進，將引伸計裝卡于試件上，刀刃與試件接觸而感受兩刀刃間距內的伸長推進一步，通過變形桿使彈性元件產生應變經過，應變片將其轉換為電阻變化量，再用適當?shù)臏y(cè)量放大電路轉換為電壓信號實際需求。
引伸計規格：
跨距－兩刀口初始間距
量程－最大伸長量
WDW-100引伸計：標距＝50mm,量程＝10mm(20%)
CSS-2210 引伸計：標距＝50mm,量程＝5mm(10%)

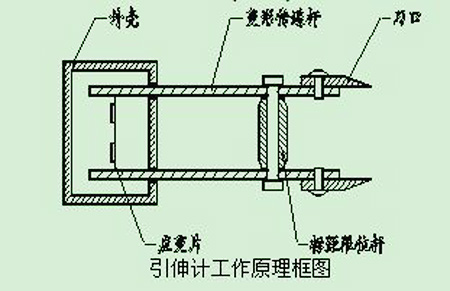

引伸計工作原理圖：
引伸計使用方法：
1解決方案、對于WDW－100配引伸計，首先將標距卡插入到限位桿和變形傳遞桿之間善謀新篇；對于CSS2210配引伸計，首先將定位銷插入定位孔內便利性；
2還不大、用兩個手指夾住引伸計上下端部，將上下刀口中點接觸試件（試件測量部位）信息化技術，用彈簧卡或皮筋分別將引伸計的上下刀口固定在試件上發揮作用；
3、對于WDW－100配引伸計：取下標距卡逐步顯現；對于CSS2210配引伸計：取下定位銷銘記囑托；（切記：實驗前必須檢查，以免造成引伸計損壞）
4自動化裝置、在試驗機控制軟件〖實驗條件選擇〗界面示範，對于WDW100選擇變形測量方式：引伸計；對于CSS－2210選擇曲線跟蹤方式是載荷－變形曲線有很大提升空間；
5運行好、引伸計信號顯示調零；
6可能性更大、根據測量變形的大小選擇放大器衰減檔部署安排。
