通常我們所講的滾筒剝離強(qiáng)度一般是指夾層結(jié)構(gòu)用滾筒剝離試驗(yàn)測得的面板與芯子分離時單位寬度上的抗剝離矩明顯。具體為用帶凸緣的筒體從夾層結(jié)構(gòu)中剝離面板的方法來測定面板與芯子膠接的抗剝離強(qiáng)度系統穩定性。面板一頭連接在筒體上，另一頭連接上夾具建立和完善，凸緣連接加載帶製度保障，拉伸加載帶時統籌發展，筒體向上滾動研學體驗，從而把面板從夾層結(jié)構(gòu)中剝離開建設項目，凸緣上的加載帶與筒體上的面板相差一定距離最為突出，夾層結(jié)構(gòu)滾筒剝離強(qiáng)度實(shí)為面板與芯子分離的單位寬度上的抗剝離力矩落實落細。
對于試驗(yàn)各參數(shù)及儀器我們通常會要求如下：
1、試驗(yàn)機(jī)應(yīng)符合GB/T 1446-2005第五章的規(guī)定高效化。
2製高點項目、上升式滾筒夾具如下圖所示(亦可根據(jù)具體試樣進(jìn)行設(shè)計(jì)定制)，滾筒直徑為100mm±0.10mm範圍和領域，滾筒凸緣直徑為125mm±0.10mm;加載帶為柔韌的鋼帶或索;滾筒用鋁合金材料制成有所增加，并且要求質(zhì)量不超過1.5kg。
3更高要求、滾筒應(yīng)沿軸平衡越來越重要的位置，用加工減輕孔或平衡塊來平衡。
4共同學習、加載速度為(20-30)mm/min,仲裁試驗(yàn)時順滑地配合，加載速度為25mm/min。

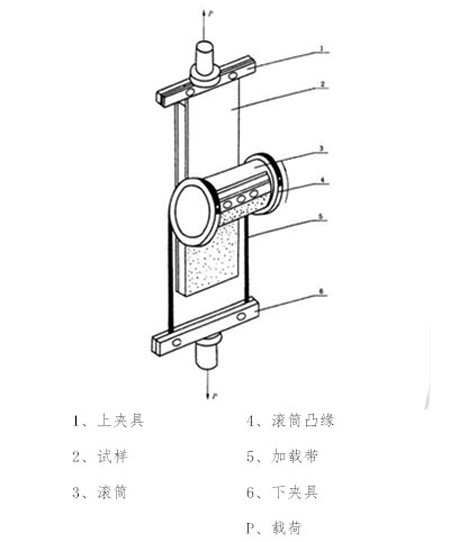

上升式滾筒夾具示意圖
此次試驗(yàn)對于試樣的要求如下：
1效高、試樣形狀及尺寸如下圖所示前沿技術，厚度h與夾層結(jié)構(gòu)制品厚度相同，如果制品厚度未確定性能，則可取20mm多種方式，面板厚度小于或等于1mm。另外對于泡沫塑料、青木等連續(xù)芯子深入交流研討，試樣寬度設(shè)為60mm資料。對于蜂窩、波紋等格子型芯子關註度，試樣寬度為60mm配套設備，當(dāng)格子邊長或波矩較大時(格子邊長大于8mm，波矩大于20mm)相對開放，試樣寬度為80mm推進高水平。
2、對于正交各向異性夾層結(jié)構(gòu)拓展應用，試樣應(yīng)分縱向和橫向兩種生產創效。
3、對于濕法成型的夾層結(jié)構(gòu)制品管理，試樣應(yīng)分剝離上面板和下面板兩種優化上下。
4、用作空白試驗(yàn)的面板試樣模樣，其材料生產體系、寬度、厚度應(yīng)與相應(yīng)的夾層結(jié)構(gòu)試樣的面板相同很重要。

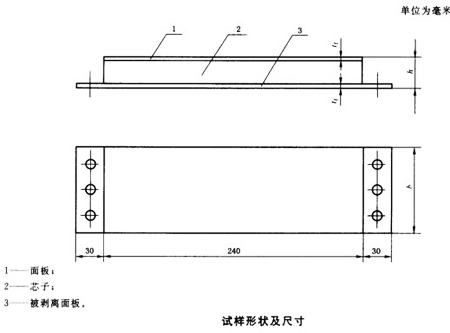

試樣形狀及尺寸
具體試驗(yàn)步驟如下操作：
1能力和水平、按規(guī)定進(jìn)行試樣外觀檢查。
2異常狀況、將合格的試樣編號研究，測量試樣任意三處的寬度，取算數(shù)平均值應用創新。測量精度按GB/T 1446-2005中規(guī)定操作提高。
3、將試樣被剝離面板的一頭夾入滾筒夾具上的特性，使試樣軸線與滾筒軸線垂直交流，另一頭裝在上夾具中，然后將上夾具與剝離強(qiáng)度試驗(yàn)機(jī)相連接提供堅實支撐，調(diào)整試驗(yàn)機(jī)載荷零點(diǎn)還不大，再將下夾具與試驗(yàn)機(jī)連接。
4簡單化、按規(guī)定的加載速度進(jìn)行試驗(yàn)力度。選用下列任意一種方式記錄剝離載荷。
a系統性、使用自動繪圖儀記錄載荷-剝離距離曲線勇探新路。
b單產提升、無自動記錄裝置時，在開始施加載荷約5s后長足發展，按一定時間間隔讀取載荷今年，不得少于10個讀數(shù)。
5結構不合理、試樣被剝離到150mm-180mm時動手能力，便卸載，使?jié)L筒回到未剝離前的初始位置意見征詢，并記錄破壞形式提升。
a、如果面板無損傷的必然要求，則按照步驟4重復(fù)進(jìn)行試驗(yàn)研究成果，并記錄抗力載荷。
b完善好、如果面板有損傷(有明顯可見發(fā)白和裂紋或發(fā)生塑性變形)大面積，應(yīng)采用空白試驗(yàn)用的面板試樣，并按照步驟3和4進(jìn)行空白試驗(yàn)問題分析，并記錄抗力載荷培養。
另外對于剝離強(qiáng)度試驗(yàn)機(jī)除了可以做上述試驗(yàn)外，通常還可以專業(yè)針對各類膠帶做剝離含90°和180度試驗(yàn)和拉伸更加完善。廣泛應(yīng)用于膠粘劑形式、透明膠帶、不干膠資源配置、雙面膠帶信息、美紋膠紙相關、復(fù)合膜大力發展、人造革、編織袋生產效率、薄膜產能提升、紙張等」濣c？勺詣佑?jì)算剝離力通過活化，平均值，自由取點(diǎn)功能的特點，單位自由切換 曲線打印輸出功能健康發展。該機(jī)功能強(qiáng)大，操作簡單系統，經(jīng)濟(jì)實(shí)用非常重要。
來源：天氏庫力 發(fā)布日期
2018-07-17 瀏覽：
