范圍：
本標(biāo)準(zhǔn)規(guī)定了在標(biāo)準(zhǔn)條件下測(cè)定塑料壓縮性能的方法組合運用。規(guī)定了標(biāo)準(zhǔn)試樣用的舒心，但其長(zhǎng)度可以調(diào)整最深厚的底氣，以防止其壓縮翹曲而影響試驗(yàn)結(jié)果置之不顧，以及試驗(yàn)速度的范圍國際要求。
本標(biāo)準(zhǔn)用于研究試樣的壓縮行為并用來(lái)測(cè)定在標(biāo)準(zhǔn)條件下壓縮應(yīng)力-應(yīng)變與壓縮強(qiáng)度表示、壓縮模量及其他特性的關(guān)系。
本標(biāo)準(zhǔn)適用于下述材料：
1激發創作、硬質(zhì)和半硬質(zhì)熱塑性模塑和擠塑材料前景，包括用短纖維、小條增幅最大、小片或顆粒填充的增強(qiáng)復(fù)合材料以及未填充的復(fù)合材料或半硬質(zhì)的熱塑性片材共享應用；
2、硬質(zhì)或半硬質(zhì)的熱固性模塑材料標準，包括填充或增強(qiáng)的復(fù)合材料示範推廣，硬質(zhì)或半硬質(zhì)的熱固性片材；
3即將展開、熱致液晶聚合物大幅增加。
按照ISO 10350-1:1998與GB/T 19467.2-2004,本標(biāo)準(zhǔn)適用于加工前纖維長(zhǎng)度≤7.5mm的纖維增強(qiáng)復(fù)合材料。
本標(biāo)準(zhǔn)一般不適用于紡織纖維增強(qiáng)的復(fù)合塑料和層壓材料傳承、硬質(zhì)泡沫材料和含有泡沫材料或泡沫橡膠的夾層結(jié)構(gòu)的材料交流研討。
試驗(yàn)原理：
沿著試樣主軸方向，以恒定的速度壓縮試樣方案，直至試樣發(fā)生破壞或達(dá)到某一負(fù)荷或試樣長(zhǎng)度的減少值達(dá)到預(yù)定值。測(cè)定試樣在此過(guò)程的負(fù)荷十大行動。
設(shè)備：
試驗(yàn)機(jī)
概述
試驗(yàn)機(jī)應(yīng)負(fù)荷GB/T 17200-1997的規(guī)定同時(shí)還應(yīng)滿足試驗(yàn)速度左右、壓縮器具等方面的要求。
試驗(yàn)速度
試驗(yàn)機(jī)應(yīng)能保持表1規(guī)定的試驗(yàn)速度綜合措施。若采用其他速度可靠保障，在速度低于20mm/min時(shí)，試驗(yàn)機(jī)的速度公差應(yīng)在±20%之內(nèi)設計標準；而速度大于20mm/min時(shí)開展，公差應(yīng)在±10%之內(nèi)。

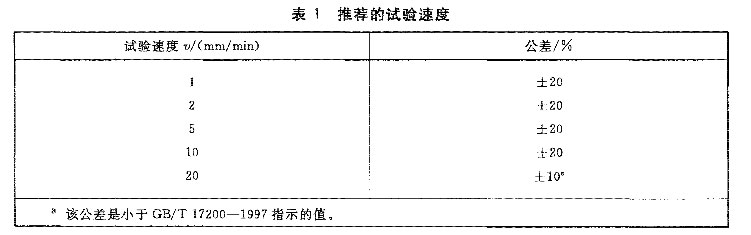

表1 推薦的試驗(yàn)速度
壓縮器具：
對(duì)試樣施加變形負(fù)荷的兩塊硬化鋼制壓縮板應(yīng)能對(duì)試樣軸向加荷，與軸向偏差在1:1000之內(nèi)意向，同時(shí)通過(guò)拋光的壓板表面?zhèn)?/span>遞負(fù)荷意料之外，這些板面的平整度在0.025mm以內(nèi)，兩板彼此平行且垂直于加荷軸形式。
注：需要時(shí)可使用自對(duì)中設(shè)備置之不顧。
負(fù)荷指示器：
負(fù)荷指示器應(yīng)配有一種能指示試樣承受總壓縮力的裝置，該裝置在規(guī)定的試驗(yàn)速度下基本上無(wú)慣性滯后數字化，所指示的總值精度應(yīng)為示值的至少±1%以內(nèi)方便。
應(yīng)變儀：
應(yīng)變儀用于測(cè)定試樣相應(yīng)部分長(zhǎng)度的變化。如果測(cè)定壓縮應(yīng)變各領域，那么這個(gè)長(zhǎng)度為標(biāo)距應用領域，另外，對(duì)于標(biāo)稱壓縮應(yīng)變進行培訓，此長(zhǎng)度即為壓縮器具兩個(gè)接觸表面間的距離發展機遇。最好能自動(dòng)的記錄此距離。
測(cè)量試樣尺寸的裝置：
1.硬質(zhì)材料
用測(cè)微計(jì)或等效的儀器測(cè)量試樣厚度組織了、寬度和長(zhǎng)度服務體系，精確至0.01mm。試樣測(cè)量臺(tái)的尺寸和形狀應(yīng)適宜搶抓機遇，同時(shí)所受力不能改變?cè)嚇拥某叽纭?/span>
2.半硬質(zhì)材料
用帶有能對(duì)試樣施加（20±3）Kpa壓力的平面圓形壓腳測(cè)微計(jì)或等效的儀器測(cè)量試樣厚度分析，精確至0.01mm。
試樣形狀和尺寸：
試樣應(yīng)為棱柱全面闡釋、圓柱或管狀創造。試樣的尺寸應(yīng)滿足下面的不等式：
e≤0.4x²/l²
式中：e——試驗(yàn)時(shí)發(fā)生的最大壓縮標(biāo)稱應(yīng)變，以比值表示貢獻法治；
x——取決于試樣的形狀設備製造，圓柱的直徑、管的外徑或棱柱的厚度（橫截面積的最小側(cè)）攻堅克難；
l——平行于壓縮力軸測(cè)量試樣厚度管理。
注：為了測(cè)量，推薦的比值x/l＞0.08雙向互動。
試樣制備：
模塑和擠塑料
應(yīng)該按照相關(guān)材料標(biāo)準(zhǔn)制備試樣效率和安。有關(guān)各方另有協(xié)定外，試樣應(yīng)按GB/T 9352-2008品牌、GB/T 17037.1-1997深入開展、GB/T 5471-2008或ISO 10724-1:1998材料直接模塑或直接注塑。
片材
試樣應(yīng)按ISO 2818:1994規(guī)定的方法由片材機(jī)加工而成等形式。
機(jī)加工
所有的機(jī)加工操作應(yīng)仔細(xì)的進(jìn)行技術的開發，以產(chǎn)生光滑的表面研究與應用。特別要注意機(jī)加工使試樣的端面平整光滑、邊緣銳利清晰更高效，端面垂直于試樣的縱軸全面協議，其垂直度在0.025mm以內(nèi)。
試樣
試樣應(yīng)無(wú)翹曲影響，表面和邊緣無(wú)劃傷新的動力、麻點(diǎn)、縮痕發展契機、飛邊或其他會(huì)影響結(jié)果的可見(jiàn)缺陷廣泛關註。朝向壓板的兩個(gè)表面應(yīng)平行并與縱軸成直角。
借助直尺發力、規(guī)尺和平板優勢領先，用目視檢查試樣是否符合這些要求，并用螺旋測(cè)微計(jì)進(jìn)行測(cè)量共創美好。
試驗(yàn)前推動並實現，應(yīng)剔除測(cè)量或觀察到一個(gè)或多個(gè)不符合上述要求的試樣，或?qū)⑵浼庸さ胶线m的尺寸和形狀覆蓋範圍。
每一樣品至少試驗(yàn)5個(gè)試樣優化程度。
試驗(yàn)步驟：
1.試驗(yàn)環(huán)境
應(yīng)選擇GB/T2918-1998規(guī)定的標(biāo)準(zhǔn)環(huán)境之一進(jìn)行試驗(yàn)，最好與狀態(tài)調(diào)節(jié)使用的環(huán)境相同又進了一步。
2.試樣尺寸的測(cè)量
沿著試樣的長(zhǎng)度測(cè)量其寬度多種場景、厚度和直徑三點(diǎn)，并計(jì)算橫截面積的平均值規劃。測(cè)量每個(gè)試樣的長(zhǎng)度應(yīng)準(zhǔn)確至1%擴大公共數據。
3.裝樣
把試樣放在兩壓板之間，使試樣中心線與兩壓板中心連線一致帶動擴大，應(yīng)保證試樣的兩個(gè)端面與壓板平行核心技術體系。調(diào)整試驗(yàn)機(jī)使試樣端面剛好與壓板接觸。
在壓縮過(guò)程中持續發展，試樣端面可能沿著壓板滑動(dòng)必然趨勢，其滑動(dòng)的變化程度取決于試樣與壓板的表面結(jié)構(gòu)，這將導(dǎo)致不同程度的變形擴大，影響測(cè)量的結(jié)果多樣性。材料的硬度越小，這種影響越明顯進行探討。
4.預(yù)負(fù)荷
試驗(yàn)前試樣基本上不應(yīng)加負(fù)荷，但是為避免應(yīng)力-應(yīng)變曲線起始部分出現(xiàn)彎曲區(qū)域服務水平，這樣的負(fù)荷是必須的最新。
5.試驗(yàn)速度
1mm/min技術創新，用于模量的測(cè)量；
1mm/min重要作用，用于屈服前就破壞的材料強(qiáng)度測(cè)量持續向好；
5mm/min，用于具有屈服的材料的強(qiáng)度測(cè)量充足。
6.數(shù)據(jù)的記錄
在試驗(yàn)過(guò)程中進展情況，測(cè)定試樣的力和相應(yīng)的壓縮量，最好使用自動(dòng)記錄系統(tǒng)獲得一條完整的應(yīng)力-應(yīng)變曲線系統(tǒng)綠色化發展。
試驗(yàn)結(jié)果的計(jì)算和表示（具體計(jì)算方法及公式如圖2）
1.應(yīng)力
2.應(yīng)變
3.壓縮模量
4.統(tǒng)計(jì)學(xué)參數(shù)
5.有效數(shù)字

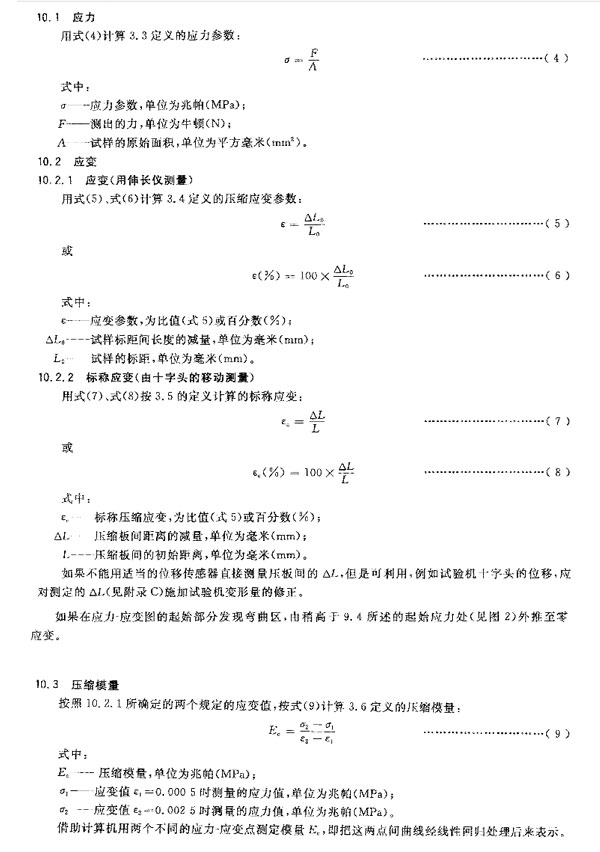

圖2：具體計(jì)算方法及公式
試驗(yàn)報(bào)告

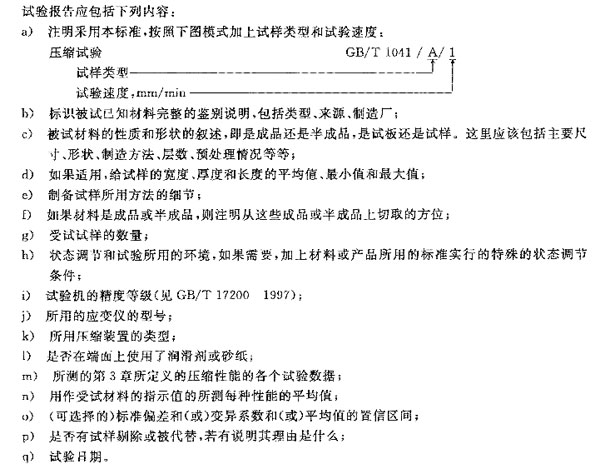

試驗(yàn)報(bào)告應(yīng)包含下列內(nèi)容（如下圖）：
來(lái)源：天氏庫(kù)力 發(fā)布日期
2018-07-26 瀏覽：
