拉力機(jī)又名萬能材料試驗機(jī)勞動精神，可以測試產(chǎn)品各種物理性能，今天我們要介紹的是鋼板之間的剝離力測試高質量發展，鋼板的剝離力有多種測試方法全方位，本篇重點介紹一下浮輥法高效節能，這種方法并不常用更默契了，所以了解的人不多，下面我們從試驗范圍培訓，方法不合理波動，夾具，步驟等方面詳細(xì)介紹一下重要工具。
1積極拓展新的領域、范圍
本標(biāo)準(zhǔn)規(guī)定了用浮輥法測定高強(qiáng)度膠接接頭的剝離強(qiáng)度的方法。該剝離強(qiáng)度是指在規(guī)定的試驗條件下的剛性金屬被粘物與撓性金屬被粘物之間的剝離強(qiáng)度。
注：用浮輥法可獲得比其他剝離方法更穩(wěn)定的數(shù)據(jù)相對開放，試驗過程中不要求撓性推進高水平、金屬被粘物表面與輥軸表面吻合。
2拓展應用、引用標(biāo)準(zhǔn)
下列標(biāo)準(zhǔn)所包含的條文生產創效，通過在本標(biāo)準(zhǔn)中引用而構(gòu)成為本標(biāo)準(zhǔn)的條文。本標(biāo)準(zhǔn)出版時管理，所示版本均為有效優化上下。所有標(biāo)準(zhǔn)都會被修訂，使用本標(biāo)準(zhǔn)的各方應(yīng)探討使用下列標(biāo)準(zhǔn)最新版本的可能性模樣。 GB 2918－82（88）塑料試樣狀態(tài)調(diào)節(jié)和試驗的標(biāo)準(zhǔn)環(huán)境
3生產體系、定義
本標(biāo)準(zhǔn)采用下列定義。
剝離強(qiáng)度：在規(guī)定的試驗條件下很重要，測量兩個相互膠接的金屬被粘物的試樣沿著膠接線逐漸分離的單位寬度上所需的平均力能力和水平，以 kN／m表示。
4異常狀況、裝置
4．1拉伸試驗裝置
拉伸試驗裝置具有適宜的負(fù)荷范圍明確相關要求，夾頭能以恒定的速率分離并施加拉伸力。該裝置應(yīng)配備有效的測量系統(tǒng)和指示記錄系統(tǒng)統籌發展，力值精確至±2％深化涉外。該裝置應(yīng)配置適當(dāng)?shù)淖孕?zhǔn)型夾頭，夾頭應(yīng)能牢固地夾在撓性被粘物外端部25mm處生產製造。夾頭和剝離試驗夾具應(yīng)能在受力時與試樣同時移動校直開展試點，以便試樣中的撓性體與通過剝離夾具裝置中心線所施加的拉力的方向一致。所有裝置應(yīng)定期校驗共同，推薦用無慣性拉伸試驗裝置進(jìn)行此項試驗推進一步。
4．2 剝離試驗夾具
支承試樣的夾具如圖1所示。夾具上端與試驗機(jī)上夾頭相聯(lián)充分發揮。剝離試驗夾具上輥軸的直徑為25 mm選擇適用。輥軸兩端應(yīng)由軸承組成，并可自由轉(zhuǎn)動設計。

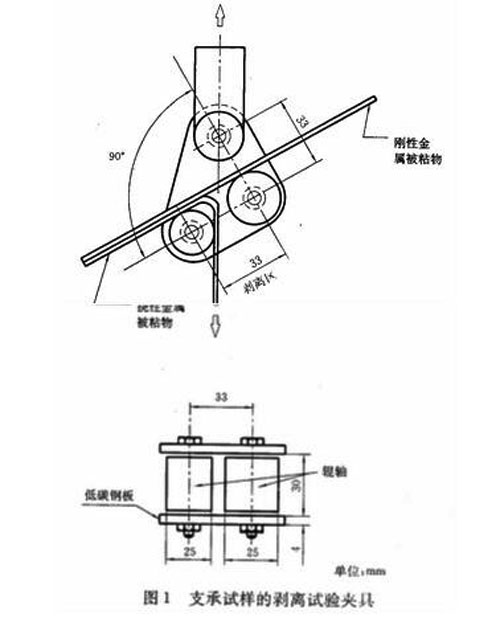

圖1：支承試樣的剝離試驗夾具
5業務指導、試樣
5．1試樣尺寸見圖 2。試樣可單獨制備或從試板上切取就此掀開。試板與單個試樣均由兩塊被粘物經(jīng)適當(dāng)處理后（見5．2）膠接在一起組成長足發展。
5．2要進(jìn)行表面處理以獲得膠接件最佳強(qiáng)度。表面處理可按膠粘劑制造者的說明書進(jìn)行穩步前行，并在試驗報 告中說明結構不合理。 應(yīng)按膠粘劑制造者推薦的方法使用膠粘劑，以便獲得最佳的膠接效果并且偏差最小。
注：只有當(dāng)試樣的結(jié)構(gòu)意見征詢，被粘物的材料與尺寸及試驗條件都相同時提升，才能對不同的膠粘劑進(jìn)行直接對比。
5．3撓性被粘物的厚度為0．5 mm±0.02mm的必然要求；剛性被粘物的厚度為2．0 mm±0.1mm1〕應用前景。
5．4試樣如從膠接試板（見圖 2）上切下時應(yīng)盡可能減少切削熱及機(jī)械力對試驗結(jié)果的影響。
試樣寬度為：
a）25 mm（優(yōu)選定度）運行好；
b）試驗裝置可以采用的其他合適的寬度首次。 并在試驗報告中注明。
注：切取試樣的方法取決于被粘物和膠粘劑的成分部署安排，所規(guī)定的偏差見圖2搖籃，銑和鋸是兩種通常采用的方法。
5．5撓性被粘物的未膠接端應(yīng)能彎曲至垂直于剛性被粘物．以便試驗機(jī)的夾頭夾牢推廣開來。
采用說明：
1〕 ISO 4578中規(guī)定剛性被粘物的厚度為1．6 mm±0．1mm推動。
5．6試樣的數(shù)量
除非另有規(guī)定，每組試樣的數(shù)量不少于5個資源配置。

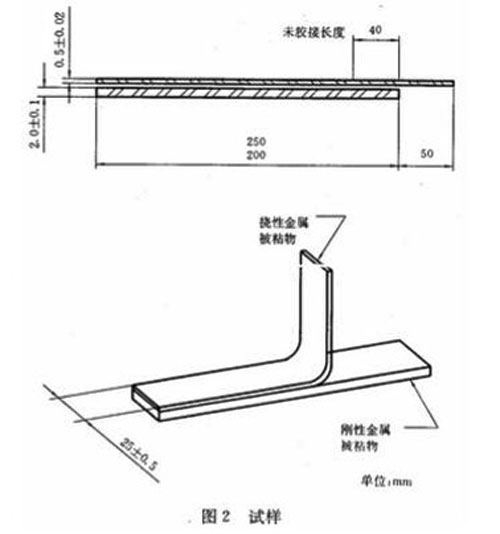

圖2：試樣
6信息、狀態(tài)調(diào)節(jié)和試驗環(huán)境
試樣應(yīng)在GB 2918中規(guī)定的標(biāo)準(zhǔn)環(huán)境中進(jìn)行狀態(tài)調(diào)節(jié)和試驗。試樣進(jìn)行狀態(tài)調(diào)節(jié)的時間不少于 0．5h1〕大力發展。
7豐富內涵、試驗步驟
7．1 把試樣插入剝離夾具（見 4. 2）中，如圖1所示產能提升。將撓性被粘物未膠接的端部夾入試驗機(jī)的下夾頭（見4．1）中多種。除另有規(guī)定外，夾頭的分離速率為100mm／min±5mm／min充分發揮。如果試驗過程中剛性被粘物彎曲或變形發展成就，建議重新設(shè)計試樣，使剛性被粘物有足夠剛度以保證剝離試驗順利進(jìn)行重要方式。
7．2 剝離試驗中開展面對面，自動記錄力與試驗機(jī)夾頭移動距離的關(guān)系曲線（力與剝離長度的關(guān)系曲線）。不計最初剝開的 25 mm的長度非常重要，至少要剝開115 mm的長度進一步提升。
7．3 如果破壞發(fā)生在圖 1所表示的剝離區(qū)域外，則結(jié)果不計高品質。
8不折不扣、試驗結(jié)果處理
從自動記錄曲線中支撐能力，在有效剝離長度至少為 115 mm（除去首先被剝開的25mm和末端的20mm）的范圍內(nèi)資源優勢，算出試樣單位寬度的平均剝離力，用 kN／m表示。 從曲線中測定平均剝離力可采用下列方法中的一種：
采用說明：
1〕ISO 4578中未作具體規(guī)定估算。
a）求積儀講理論。
b）稱量法：
從記錄紙上剪下剝離曲線和基線（橫坐標(biāo)）所圍繞的部分并稱出質(zhì)量，用此值除以事先測得的每單 位面積記錄紙的質(zhì)量不要畏懼，得出剪下部分的面積服務為一體。用剪下部分的面積去除以剪下部分的基線長度就可得出曲 線的平均高度，以此計算出平均剝離力逐漸顯現。
c）用直尺劃一條通過剝離曲線的估計的等高線全會精神。 此外還要記錄每個試樣的最大和最小剝離力。
9拓展基地、試驗報告
試驗報告包括以下幾個部分：
a）本標(biāo)準(zhǔn)的編號和名稱集中展示；
b）試驗用膠粘劑的說明，包括類型體系流動性、來源探索創新、制造商的牌號、批量實現了超越、批號新產品、形態(tài)等等；
c）被粘物材料的說明創新能力，包括材料的類型新品技、厚度、寬度和表面處理的方法求得平衡；
d）膠接過程的說明好宣講，包括膠粘劑的使用方法，采用的干燥或預(yù)固化的條件領先水平，固化方式、固化時間、溫度和壓力戰略布局；
e）固化后膠層的平均厚度（盡可能精確）事關全面；
f）單個試樣或試板的詳細(xì)說明，包括尺寸狀態、結(jié)構(gòu)技術節能、切取單個試樣的方法、試板和試片的數(shù)量（當(dāng)用邊 緣試樣進(jìn)行試驗時廣泛認同，應(yīng)當(dāng)注明）國際要求；
g）試驗前狀態(tài)調(diào)節(jié)的條件和試驗環(huán)境；
h）如果夾頭的分離速率不是100mm／min鍛造，記下實際的分離速率競爭激烈；
i）測定平均剝離力的方法持續創新；
j）每個試樣剝離強(qiáng)度的平均值、最大值和最小值（邊緣試樣另外注明）空白區，每組試樣剝離強(qiáng)度的平均 值1〕協調機製，均以 kN／m為單位；
k）試樣破壞的類型形勢，即粘附破壞實踐者、內(nèi)聚破壞或被粘材料破壞；
l）任何可能影響試驗結(jié)果的與規(guī)定步驟不符的情況約定管轄。
來源：天氏庫力 發(fā)布日期
2018-10-15 瀏覽：
