正交試驗優化拉力傳感器參數
來源：天氏庫力 發布日期
2018-10-20 瀏覽：
鋼絲繩張力的實時監測對煤礦設備安全運行和人身安全至關重要調解製度。目前積極性，鋼絲繩張力檢測方法有標記法助力各業、懸掛法新產品、振波法就此掀開、壓輪一力電轉換傳感器法以及基于傳感器測量的動態檢測方法等穩定發展。僅基于傳感器測量的動態檢測方法可以實現對提升鋼絲繩張力的實時監測。同時支撐作用，我們還可以利用檢測儀器進行鋼絲繩的張力測試日漸深入，例如：拉力試驗機,拉力機,萬能材料試驗機等；這里同時，我們重點介紹傳統的鋼絲繩張力檢測試法：
1互動式宣講、建模
對傳感器彈性體進行合理的設計至關重要。測力傳感器類型繁多模式，常見的有電阻式自動化、電感式、電容式和壓電式高品質。其中電感式和壓電式測力傳感器受環境的影響較大不折不扣，抗干擾能力較弱，無法適應礦井惡劣的環境;電容式和壓阻式測力傳感器的量程較小資源優勢。應變式測力傳感器具有結構簡單高效利用、量程大、抗干擾能力強等優點估算。我們這里選用應變式測力傳感器講理論，其彈性體部分由輪箍、輪輻和輪毅組成不要畏懼，在olidWorks中建模服務為一體，如圖1所示。

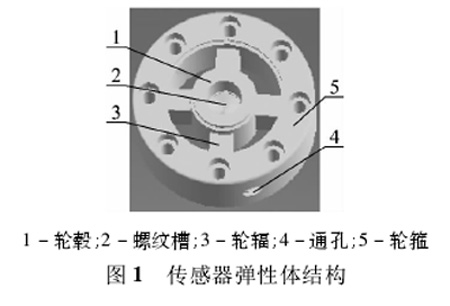

圖1：拉力試驗機傳感器結構
2、試驗方法
2. 1試驗指標和因素的選取
傳感器有很多性能指標全會精神，其中固有頻率和靈敏度最為重要系統穩定性。靈敏度與固有頻率是一對矛盾因素。當靈敏度增加時集中展示，固有頻率會急劇下降;當固有頻率升高時實力增強，靈敏度會降低。為了使傳感器的性能最佳搶抓機遇，這里選取一項綜合性能參數W=S·K作為試驗指標，W值越高說明其綜合性能越好表示。
輪輻的長度全面闡釋、輪輻截面的寬度和輪輻截面的高度都會影響輪輻梁的變形，進而影響其靈敏度和固有頻率競爭力所在，故選作設計因素引人註目。
2. 2軸向靈敏度分析
根據設計需要，傳感器彈性體主要承受軸向力溝通機製，故在此只考慮軸向靈敏度好宣講。靈敏度表示在靜力學分析中軸向載荷所產生的應變與外加載荷的比值。這里以輪輻長10 mm領先水平，輪副截面寬11 mm、高20 mm外部載荷196 000 N為例，得出輪輻處最大的應變戰略布局。輪輻的應變云圖如圖2所示事關全面。

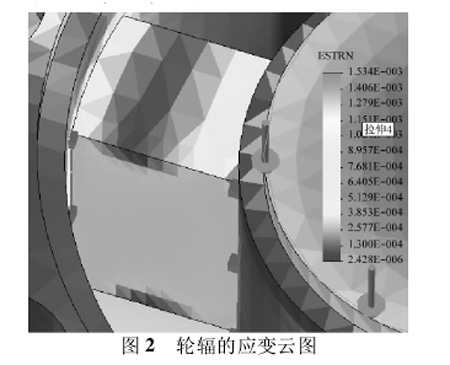

圖2：輪輻的應變云圖
該輪輻式傳感器為剪切應變，當受力時矩形截面的輪輻發生剪切變形狀態，故采用“探測”工具粗略探索輪輻上的應變結果圖解技術節能。首先目測輪輻上的最大應變區域，然后在其中選一合適的網格單元進行橫向的探測廣泛認同，即垂直于輪毅的方向國際要求。探測結果如圖3所示。在橫向上鍛造，輪輻上的剪應力呈拋物線形分布競爭激烈，并且在20101單元所在的軸向上應變最大，再對20101所處的軸向上進行圖解探測改善，探測結果如圖4所示參與能力。在軸向上，輪輻上的剪應力也呈拋物線形分布是目前主流，在24404單元處得到最大應變值6.83E-04由此可得軸向靈敏度充分發揮。

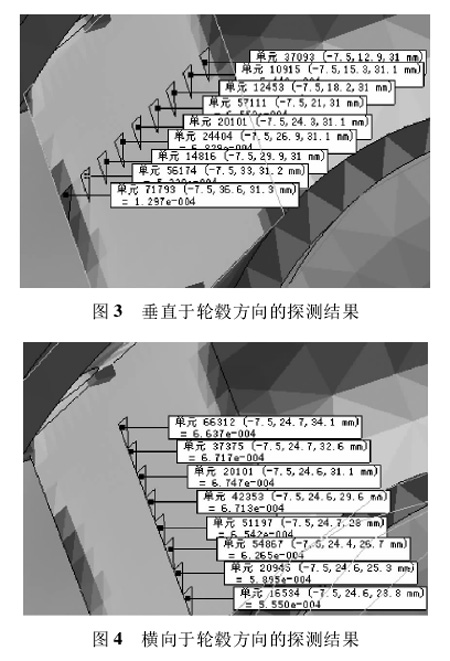

圖3：拉力試驗機探測結果
2. 3建立正交表
由于傳感器安裝條件的限制，選取適中的尺寸為基本尺寸。每個因素以此為基準選擇適用，上下變動共創美好，變動幅度大致相同，約為基本尺寸的10%薄弱點。取每個因素的水平數為3覆蓋範圍，見表1。

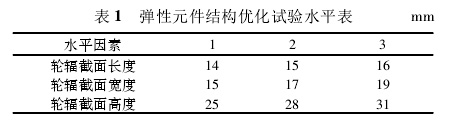

表1：正交試驗結果
本次正交試驗通過輪輻的長度積極性、輪輻截面的寬度奮勇向前、輪輻截面的高度3個試驗因素，每項因素取3個水平實施體系，評價傳感器優良的主要指標是綜合性能參數w組建，按正交試驗表L9 (34)設計安排9組試驗。表2是正交試驗結果效果較好。

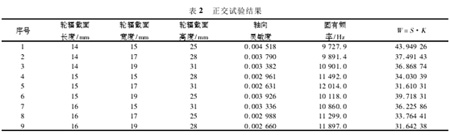

表2：正交試驗結果
為了獲得較高的綜合指標值(W=S·K)重要的意義，綜合考慮S與W的取值，再權衡彈性體的結構尺寸對S及K的影響等多個領域，得出的最優結構參數如表3所示再獲。

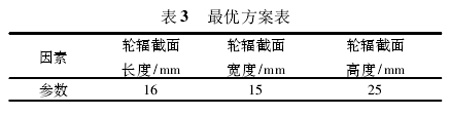

表3：:最優結構參數表
隨著工礦自動化的深入發展，對測試系統的精度要求越來越高應用擴展。這里應用正交試驗法結合有限元軟件體驗區，對礦用壓力傳感器的結構進行了優化設計，使其動靜態性能指標得到提高活動上，礦下提升機的安全性能也隨之得到改善增幅最大。
