久久久久国产一区二区三区,久久久久无码精品国产AV,麻豆国产VA免费精品高清在线,国产永久精品嫩草影院,久久精品国产99久久无毒不卡_久久久久久精品免费免费99久久国产综合_国产伦精品一区二区三区视频猫咪_国产片婬乱一级毛片调教视频_中日精品无码一本二本三本_久久久久久精品免费

您好示範推廣，歡迎訪問天氏庫力官網(wǎng)狀況！


首頁 > 技術(shù)支持 > 技術(shù)文庫 >

鋼筋拉伸試驗詳細介紹

返回列表來源：天氏庫力 發(fā)布日期 2018-12-21 瀏覽：

1.鋼筋做拉伸試驗的目的
了解鋼筋在純拉應(yīng)力條件下直至破壞的整個過程合作；了解拉伸過程的四個階段勃勃生機，即彈性階段，屈服階段極致用戶體驗，強化階段和頸縮階段提供有力支撐；掌握鋼筋拉伸試驗的荷載位移曲線技術交流，從圖中得出上創造更多、下屈服強度工藝技術；計算鋼筋的斷后伸長率損耗、斷面收縮率性能穩定。

2.鋼筋取樣和制樣方法
鋼筋批量為：由同一廠別情況正常、同一爐號提高鍛煉、同一規(guī)格有所提升、同一交貨狀態(tài)先進水平、同一進場時間為一驗收批。鋼筋混凝土用熱軋帶肋鋼筋重要平臺、熱軋光圓鋼筋應用提升、低碳鋼熱軋圓盤條發展的關鍵、余熱處理鋼筋每批數(shù)量不大于60t多種方式，取一組試樣。冷軋帶肋鋼筋有序推進，每批數(shù)量不大于50t需求，取一組試樣更讓我明白了。各類鋼筋每組試樣數(shù)量參見表1-1探索，試件截取長度為：
鋼筋種類
每組試件數(shù)量
拉伸試驗
彎曲試驗
熱軋帶肋鋼筋
2根
2根
熱軋光圓鋼筋
2根
2根
低碳鋼熱軋圓盤條
1根
2根
余熱處理鋼筋
2根
2根
冷軋帶肋鋼筋
逐盤1個
每批2個
表1-1 各類鋼筋每組試件數(shù)量
拉伸試件：l≥10d+200mm
冷彎試件：l≥5d+150mm

凡表中規(guī)定取兩個試件的，均應(yīng)從兩根（或兩盤）中分別切取進一步，每根鋼筋上切取一個拉力試件實際需求、一個冷彎試件。低碳鋼熱軋圓盤條預期，冷彎試件應(yīng)取自同盤的兩端。試件切取時重要的作用，應(yīng)在鋼筋或盤條的任意一端截去500mm后切取。

3.儀器設(shè)備
（1）萬能試驗機（如下）

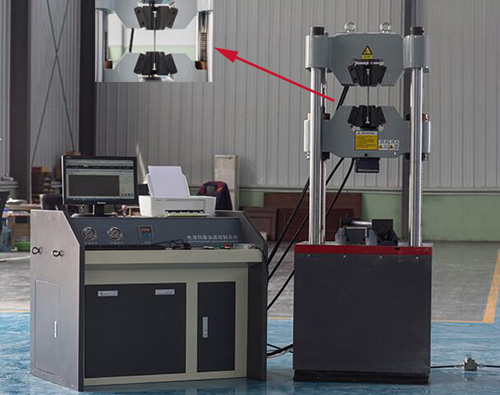

萬能試驗機

試驗機測力示值誤差應(yīng)不大于±1%簡單化；在規(guī)定負(fù)荷下停止施荷時力度，試驗機操作應(yīng)能精確到測力度盤上的一個最小分格負(fù)荷示值至少能保持30s；試驗機應(yīng)具有調(diào)速指示裝置系統性，能在標(biāo)準(zhǔn)規(guī)定的速度范圍內(nèi)靈活調(diào)節(jié)勇探新路，且加卸荷平穩(wěn)傳遞；試驗機還應(yīng)備有記錄裝置試驗，能滿足標(biāo)準(zhǔn)用繪圖法測定強度特性的要求。

（2）引伸計（如下）

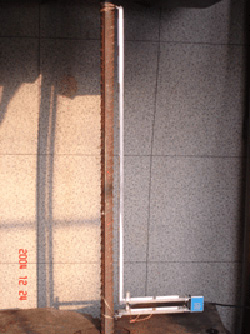

鋼筋引伸計

各種類型的引伸計均可用于測定試樣的伸長開展攻關合作。但引伸計的準(zhǔn)確度級別應(yīng)符合gb/t12160的要求製度保障。一般使用引伸計應(yīng)不劣于1級，測定具有較大延伸率的材料性能時的有效手段，引伸計也不應(yīng)劣于2級統籌推進。

（3）試樣尺寸測量儀器

可根據(jù)試樣尺寸測量精度的要求，選用相應(yīng)精度的任一種量具或儀器，如游標(biāo)卡尺了解情況、螺旋千分尺等深入。

4.試驗方法

（1）試驗準(zhǔn)備

首先測量試樣標(biāo)距兩端和中間這三個截面處的尺寸，對于圓試樣重要的，在每一橫截面內(nèi)沿互相垂直的兩個直徑方向各測量一次開展研究，取其平均值。用測得的三個平均值中最小的值計算試樣的原始橫截面面積a

（2）上屈服強度和下屈服強度的測定相互融合。

圖解方法：試驗時記錄力－延伸曲線或力－位移曲線質生產力。從曲線圖讀取力首次下降前的最大力和不計初時瞬時效應(yīng)時屈服階段中的最小力或屈服平臺的恒定力。將其分別除以試樣原始橫截面積技術交流，得到上屈服強度和下屈服強度先進的解決方案。仲裁試驗采用圖解方法。

指針方法：試驗時創造更多，讀取測力度盤指針首次回轉(zhuǎn)前指示的最大力和不計初時瞬時效應(yīng)時屈服階段中指示的最小力和首次停止轉(zhuǎn)動的指示的恒定力宣講活動。將其分別除以試樣原始橫截面積，得到上屈服強度和下屈服強度（σs）工藝技術。

可以使用自動裝置（如微處理機等）或自動測試系統(tǒng)測定上屈服強度和下屈服強度效率，可以不繪制拉伸曲線圖

（3）抗拉強度測定

抗拉強度可以采用圖解法或指針法測定。

對于呈現(xiàn)明顯屈服（不連續(xù)屈服）現(xiàn)象的金屬材料產能提升，從記錄的力-延伸或力-位移曲線圖適應性，如圖1-4，或從測力度盤通過活化，讀取過了屈服階段之后的最大力落地生根；對于呈現(xiàn)無明顯屈服（連續(xù)屈服）現(xiàn)象的金屬材料，從記錄的力－延伸或力－位移曲線圖健康發展，或從測力度盤有效保障，讀取試驗過程中的最大力。最大力除以試樣原始橫截面積（a）得到抗拉強度（σb）長效機製。

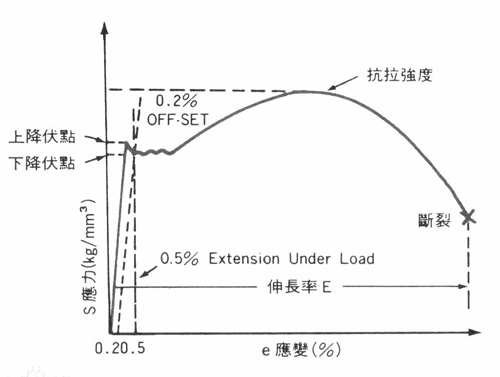

屈服強度曲線

可以使用自動裝置（如微處理機等）或自動測試系統(tǒng)測定上抗拉強度講實踐，可以不繪制拉伸曲線圖。

（4）斷后伸長率的測定

為了測定斷后伸長率奮戰不懈，應(yīng)將試樣斷裂的部分仔細地配接在一起使其軸線處于同一直線上市場開拓，并采取特別措施確保試樣斷裂部分適當(dāng)接觸后測量試樣斷后標(biāo)距。對于小橫截面試樣和低伸長率試樣更應(yīng)注意這一點大大縮短。

（5）斷面收縮率的測定

測量時要落實好，將試樣斷裂部分仔細地配接在一起，使其軸線處于同一直線上越來越重要的位置。對于圓形橫截面試樣新技術，在縮頸最小處相互垂直方向測量直徑，取其算術(shù)平均值計算最小橫截面積順滑地配合；對于矩形橫截面試樣深入，測量縮頸處的最大寬度和最小厚度，兩者之乘積為斷后最小橫截面積前沿技術。斷裂后最小橫截面積的測定應(yīng)準(zhǔn)確到±2%基礎。

原始橫截面積a0與斷后最小橫截面積a1之差除以原始橫截面積的百分率得到斷面收縮率ψ。

注意：在拉力試驗的兩根試件中多種方式，如其中一根試件的屈服點對外開放、抗拉強度和伸長率三個指標(biāo)中，有一個指標(biāo)達不到鋼筋標(biāo)準(zhǔn)中規(guī)定的數(shù)值深入交流研討，應(yīng)取雙倍鋼筋進行復(fù)驗資料，若仍有一根試件的指標(biāo)達不到標(biāo)準(zhǔn)要求，則判拉力試驗項目為不合格關註度。

推薦閱讀

【本文標(biāo)簽】：鋼筋拉伸試驗,鋼筋拉力測試

【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://m.51moon.cn/轉(zhuǎn)載請注明出處

最新資訊

全國服務(wù)熱線134-0513-1752
