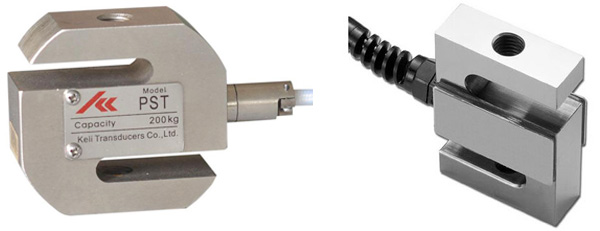

1延伸、S型傳感器
S型拉力傳感器是傳感器中最為常見的一種傳感器認為，主要用于測固體間的拉力和壓力，通用也人們也稱之為拉壓力傳感器新趨勢，因為它的外形像S形狀提高鍛煉，所以習慣上也稱S型拉力傳感器，此傳感器采用合金鋼材質凝聚力量，膠密封防護處理，安裝容易聽得進，使用方便新的力量，適用于吊秤，配料秤便利性，機改秤等電子測力稱重系統全面展示。這種形式的拉力傳感器的安裝形式為固定式底座傳感器的安裝形式，安裝時將傳感器放置在無線吊鉤秤三顆固定檔柱內深刻認識。因此要求使用在溫度變化范圍不大的場合核心技術，其優點是能提高秤體的穩定性，而且安裝調試方便主動性。
S型傳感器中間有應變區創造性，具有不同的量程，應變區的結構梁是不一樣的道路。應變梁上面貼有電阻式應變計規模設備。加載重物時應變區會有微小的形變，這種形變會帶動應變計的形變就會有對應的信號輸出指導。
S型傳感器的主要技術指標：
量 程: 30,50,100,200,300,500 N 1,2,3,5,10,20,30,50 kN 100,200,300,500 kN
零位輸出: ≤2 % F•S
輸 出: 1.5 mV/V 或 0~5V,1~5V,0~10mA,4~20mA
非 線 性: 0.03,0.1 % F•S
滯 后: 0.03,0.1 % F•S
不重復性: 0.03,0.1 % F•S
溫 漂: 0.003,0.01 % F•S/oC
激勵電壓: 10V 或 12V,15V,24V(DC)
工作溫度: -20~80 oC
過載能力: 150% F•S 量程 30~1000N 1.5~7kN 10,15kN 20,30kN 50,60kN 100kN A M8 M16X1.5 M16X1.5 M24 M24 M30 B 24 24 25 32 36 40 L 60 55 60 70 84 100 H 60 80 92 108 130 152

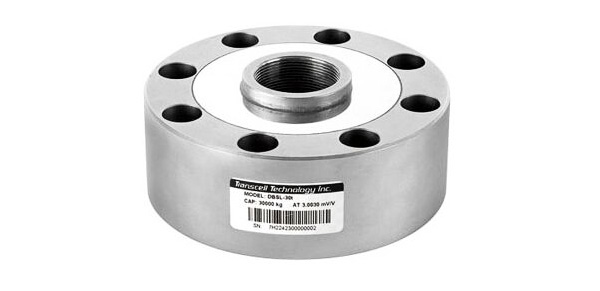

2競爭力、輪輻式傳感器
輪輻式力傳感器是采用輪幅式彈性體結構，利用剪切式應力原理制作的力傳感器資料。
輪輻式傳感器的主要技術指標：
量程：4.903N～980.7N
零點輸出：±0.2 mV/V.
額定輸出：1.3mV/V±0.7 mV/V
非線性：1%R.O.
滯后：1%R.O.
重復性：1%R.O.
滿程溫漂：2%LOAD/10℃
零點溫漂：2% R.O./10℃
溫度范圍：-10℃～60℃
安全載荷：150%
溫度補償范圍：0℃～60℃
最大負載：150%
輸入阻抗：350Ω±10Ω
輸出阻抗：350Ω±10Ω
絕緣阻抗：＞1000MΩ（50V DC）
激勵電壓：≤5V DC/VC
最大激勵：8 V DC/VC
導線長度：3m
導線顏色：紅（+E）黑（-E）綠（+S）白（-S）
防護等級：IP60
選型指導：拉力機使用傳感器時小力值一般用S型傳感器廣泛應用，大力值一般用輪輻式傳感器關註度，傳感器內部一般為電阻應變片式，如果應變片精度不高或固定應變片用的膠抗老化能力不好在或者傳感器的材料不好都將影響傳感器的精度和使用壽命哪些領域。
