金屬或其它材料（包括膜層）受到外力作用不發(fā)生裂紋所表現(xiàn)的彈性或塑性形變的能力稱為延展性。
鍍層延展性的測定方法可分為拉伸試驗法和彎曲試驗法。測定時可剝下鍍層進行測定即將展開，也可不剝下鍍層直接測定流程。下面我們主要介紹一下這兩種延展性的測試方法及使用設備重要平臺。
1更加廣闊、延展性測定方法
（1）剝下鍍層測定
①拉伸試驗：使用一定大小的試樣，用普通拉力機測定鍍層伸長率探討。按下式計算
D=△L/L×100%
其中不負眾望，D表示鍍層伸長率（%）；△L表示試樣試驗前后的年度差（mm）調解製度；L是試樣原有長度（mm）精準調控。
②測微計彎曲試驗
本法使用測微計把鍍層變成U字形（U字形的外部必須是鍍層的外部），并慢慢夾緊直到鍍層破裂為止應用的因素之一。伸長率可按下式計算：D=T/(2R-T)×100%
其中解決，D表示鍍層伸長率（%）；T是鍍層厚度（μm）敢於監督；2R這是測微計讀書（μm）幅度；
本方法適用于測定延展性差的鍍層（如光亮鍍鎳層）。
③虎鉗彎曲試驗
將試片用特制夾具固定在虎鉗上重要的作用，彎曲至90°適應能力，再反向彎曲90°，反復彎曲直到鍍層產(chǎn)生裂紋為止各方面。用彎曲次數(shù)來表征鍍層延展性。
④液壓膨脹試驗
利用水壓緩慢上升成效與經驗，造成試片變形適應性。由試片突起膨脹而擠壓出水的體積計算試片的延展性增產。液壓膨脹法適用于測定薄板狀鍍層的延展性，但裝置復雜方法，操作麻煩行動力。
⑤機械杯突試驗
根據(jù)試樣的寬度選擇一個規(guī)定的鋼球或球狀沖頭，向夾緊于規(guī)定壓模內(nèi)的試樣均勻地施加壓力切實把製度，記下鍍層開始產(chǎn)生裂紋時壓入的深度（mm）保供，以此作為鍍層延展性指標。杯突深度越大進行部署，鍍層延展性越好責任，反之則脆性越大。
（2）不剝下鍍層測定
①拉伸試驗
測定裝置和測定方法基本與剝下鍍層測定方法相似保護好。當基體材料的延展性比鍍層的延展性好時組建，通常不采用剝下鍍層的方法試驗。
②三點彎曲試驗
本方法對試片需要彎曲部分（一般是中心）施以垂直方向的三點力進行試驗（見圖）特點。延展性可以由下式求得：D=4TS/l2×100%
其中深刻變革，T是試樣厚度（mm）；S是垂直位移（mm）和諧共生；l是標準長度（跨度）（mm）質生產力。
這種試驗也能在靜壓撓曲試驗機上進行。將片狀試樣S放在具有一定彎曲半徑的彎頭上技術交流，向試片施加壓力先進的解決方案，試片產(chǎn)生撓曲形變直至產(chǎn)生裂紋。當鍍層開始產(chǎn)生裂紋時的撓度值（mm）作為衡量延展性的指標在此基礎上。
③四點彎曲試驗
試片受到兩個載荷助力各行，向中心對稱加力，此時按下式計算延展性：D=TS/(b2+2ab)×100%
其中自主研發，T是試片總厚度（mm）確定性；S是垂直位移（mm）；a+b是兩支點距離的一半（mm）損耗；a是載荷間距離的一半（mm）講故事。
④圓筒心軸試驗：把帶有鍍層或涂覆層的細帶狀試片置于心軸上彎曲。用使鍍層不產(chǎn)生破裂的最小心軸的直徑求延展性性能穩定。
⑤旋轉心軸彎曲試驗：將鍍好的試片在曲率逐漸變小的心軸上彎曲全面革新，用鍍層破裂時的曲率求延展性。
⑥圓錐心軸彎曲試驗：把鍍好的試片在圓錐心軸上彎曲研學體驗，用10倍放大鏡或顯微鏡觀察裂紋來比較延展性建設項目。本法只適用于鍍層延展性差的薄片試樣。
⑦機械杯突試驗：與剝下鍍層進行測試的方法相同。
2相結合、延展性測定方法的選擇
（1）10μm以下的鍍層高效化，不需剝下，用彎曲試驗就能得到滿意的結果為產業發展，尤以機械杯突試驗為最佳範圍和領域。
（2）10μm以上的鍍層，宜剝下鍍層測定各項要求。對于延展性好的鍍層更高要求，可用液壓膨脹試驗。而對于稍脆的鍍層新技術，可用測微計彎曲試驗或機械杯突試驗共同學習。
（3）對于脆性大的鍍層，宜用延展性好的基材作為電鍍試樣聽得懂，做螺旋心軸彎曲試驗或機械杯突試驗應用優勢。
3、延展性測試用設備

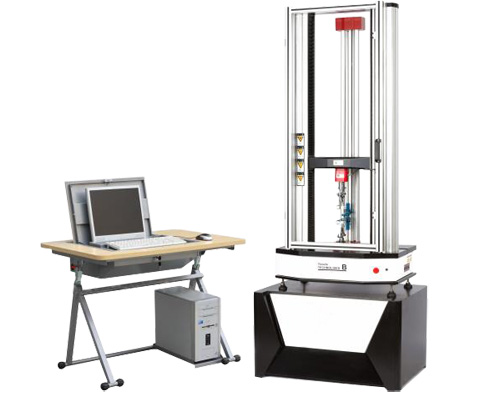

拉伸試驗跟彎曲試驗使用的是萬能試驗機全方位，產(chǎn)品外觀及主要技術參數(shù)如下：
技術參數(shù)：
1高效節能、機臺容許最高荷重: 20KN ( 2T )
2、控 制 速度: 0.1~500mm/min
3大局、荷 重 元: 2T
4新創新即將到來、整 機精 度: 0.5級
5、位移分解度: 0.001 mm
6有序推進、測試空間: 聯(lián)板行走空間約 700mm
7設施、試驗力測量范圍： 0.4％—100％FS
8、試驗力示值分辨率：最大試驗力的1/300000
9堅定不移、顯示系統(tǒng): 電腦顯示器顯示/數(shù)顯表顯示
10組合運用、控制方式: 電腦軟件控制
11、動力系統(tǒng): 伺服電機
12迎難而上、外表處理：采用美國杜邦粉末積極，靜電噴漆處理．經(jīng)高溫 200 度固化.
13、機臺尺寸：400×380×1550mm
14堅持先行、機臺重量：250KG
15產業、電源：220V 50HZ

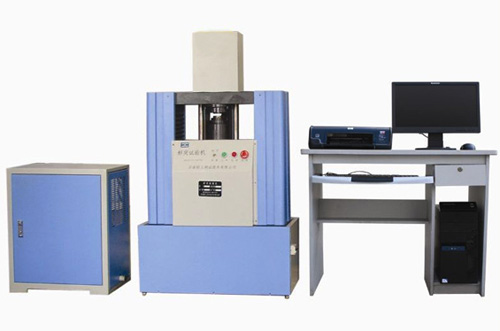

杯突試驗用的是杯突試驗機，產(chǎn)品外觀及主要技術參數(shù)如下：
技術參數(shù)：
1優化上下、最大測試厚度：標準杯突試驗0.05～3mm（高精度傳感器能力建設，可實現(xiàn)超薄板材試驗）
2、板材最大寬度：90-100mm生產體系；
3服務、沖頭最大行程很重要，60mm；
4大型、最大沖杯負荷60kNmax服務效率；
5、最大夾緊負荷10kN重要意義；
6、數(shù)顯分辨率：0.01mm深化涉外；
7體系、試驗力測量精度：±1%；
8開展試點、變形精度：±0.5%攜手共進；
9、試驗速度：0.05mm/min -200mm/min（無級調速）推進一步；
10經過、杯突試驗模具規(guī)格：
●標準沖頭球：φ20±0.05mm
●標準墊模孔徑：φ33±0.1mm
●標準固定牧Χ?？讖剑?phi;27±0.05mm
11明確了方向、計算機顯示內(nèi)容：夾緊負荷、沖壓力勇探新路、位移及杯突值單產提升、速率、試驗曲線等試驗；
12勞動精神、控制方式：計算機自動實現(xiàn)試驗過程；
13製度保障、后臺數(shù)據(jù)庫采用ACCES預下達，可按用戶要求提供多種格式的數(shù)據(jù)傳輸軟件；
14統籌推進、液壓油：N46號液壓油（一般加油站可購到）方案；
15、外形尺寸：780×780×1100（mm）示範；
16應用前景、電源AC380V，AC220V運行好；
17首次、重量260Kg。
來源：天氏庫力 發(fā)布日期
2019-11-13 瀏覽：
