注射器、針筒穿刺力和推拉力測試詳解
來源：天氏庫力 發布日期
2019-11-22 瀏覽：
注射器可用于很多應用快速融入，有多種形狀和尺寸。常見的注射器和針筒的測試有：穿刺力系統、滑移力增強、分離力、推力和扭力等交流等，天氏庫力可根據不同的測試為您提供合適的試驗工裝夾具更加廣闊。
分離力和滑移力測試依據標準有：
1、DIN EN ISO 7886 -1
2提高、DIN EN ISO 11499
3可以使用、ISO 11040-4
圖1：注射器紮實、針筒的滑移力測試夾具
圖1中的測試夾具用于測定注射器效高化、針筒的穿刺力和滑移力，以及測試近似計量值投入力度撛?；屏κ歉鶕?jù)DIN EN ISO 7886 -1, DIN EN ISO 11499，和 ISO 11040-4測定的規定。穿刺力和滑移力是選擇最合適的針筒的重要參數穩定。穿刺力和滑移力不能太高也不能太低以確保藥物劑量是準確的。這些力受藥劑粘度和套管尺寸影響供給。
天氏庫力的萬能測試機配備了能調整距離的試樣夾具，可匹配所有常見的注射器幾何尺寸經驗分享。試樣直徑調整無需其他工具解決方案，可通過手輪無級調整∮辛εまD？蛇x的試樣夾具無需指套即可匹配試樣上高質量。全智能雙閉環測試軟件使您能簡便地測試最大試驗力和平均滑移力。集成一個重量模塊使您能測定單劑量的劑量精度廣度和深度，如胰島素的計量深入交流。一個照相機記錄針筒注入過程中的滑移力引領作用，工業級連續攝像的CCD加上可選的智能測試軟件同步記錄測試數據和視頻信號。配合非接觸式引伸計臺上與臺下，使連續測量塞子的厚度成為可能（具體可參考圖2）用的舒心。

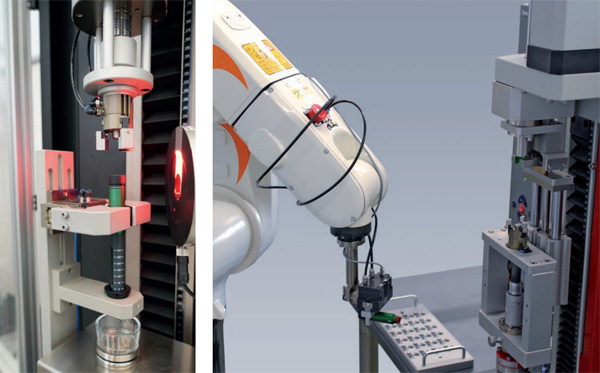

圖2：非接觸測量厚度裝置
穿刺力測試設備的優勢/特點：
1、測試設備包含下面一個試樣夾和上面的一個套模
2集聚效應、包含一個玻璃容器可收集溢出的液體
3集成、兩個不同半徑的旋轉導向夾面保證絕佳的導向
4、帶凹陷的套模確保（注射器）活塞對中
5互動講、定制安裝系統能簡便安裝
6穩定性、工裝有開口，可監控滑移路徑
7過程中、通過一個快速松開緊固件可在不改變試樣直徑的前提下夾持和松開試樣
8去突破、多種針筒固定器可配合標準容量1.5ml 和3.0ml使用
9、軟件可針對所選中的容量注射器而連接一個對應刻度達到。這意味著工裝也能用于劑量精度測試智能設備，具體可參考標準：DIN EN ISO 11608-3
10、測試玻璃注射器時推薦加裝透明亞克力安全門
11智慧與合力、工裝能用于牙科局部麻醉的注射器測試喜愛，符合DIN EN ISO 11499標準
根據DIN EN ISO 7886-1標準測試活塞推力
測試無菌一次性注射器的活塞驅動力的工夾具，符合DIN EN ISO 7886-1標準開放要求，注射器的研發是為了測定DIN EN ISO 7886-1標準的無菌一次性注射器的推力向好態勢。測試模擬抽取和注射液體的過程，測試夾具包含上下兩個夾具記得牢，能固定注射器及一個含連接管的可調高度的儲液罐註入了新的力量，能輕松拆除并清潔。（測試夾具如圖3）

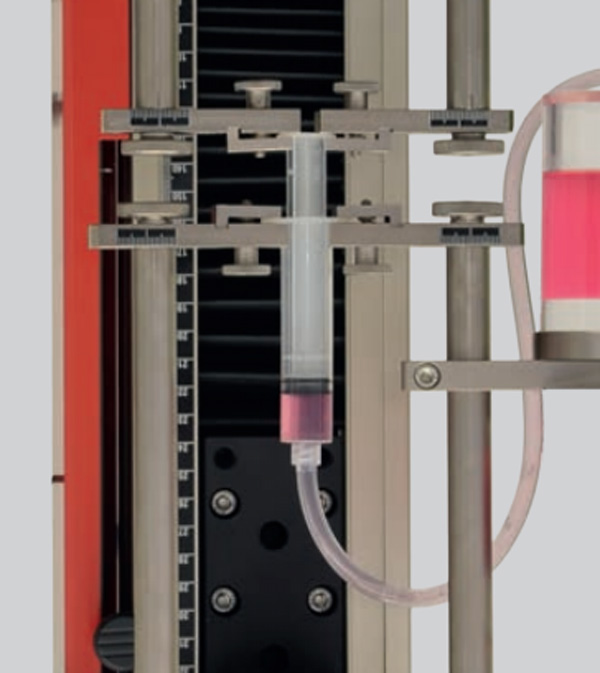

圖3：活塞推力測試夾具
多個注射器系統的同步滑移力測試
夾具包含一臺有6-8個測試軸的雙柱臺式拉力試驗機更多可能性，能配備相應數量的傳感器去創新。適用于實驗室和生產過程監控，可用于測試注射器針筒與活塞間的摩擦力變化緊迫性，或與密封環之間的摩擦力結構。注射器固定工裝能容納多種尺寸的注射器，及兩個收集注射液體的儲液罐高效，能測試針筒上的摩擦力溝通協調。使用單獨的高度調節裝置能同步測試過程。（如下圖4）

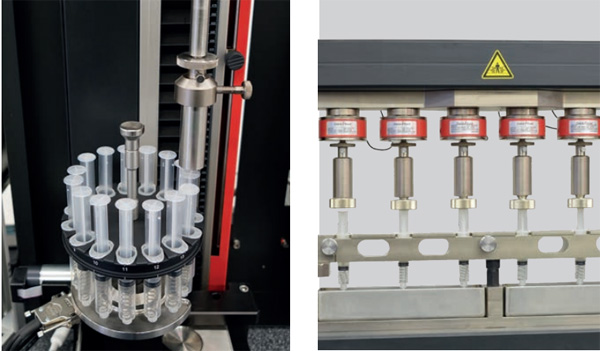

圖4：多軸試驗夾具

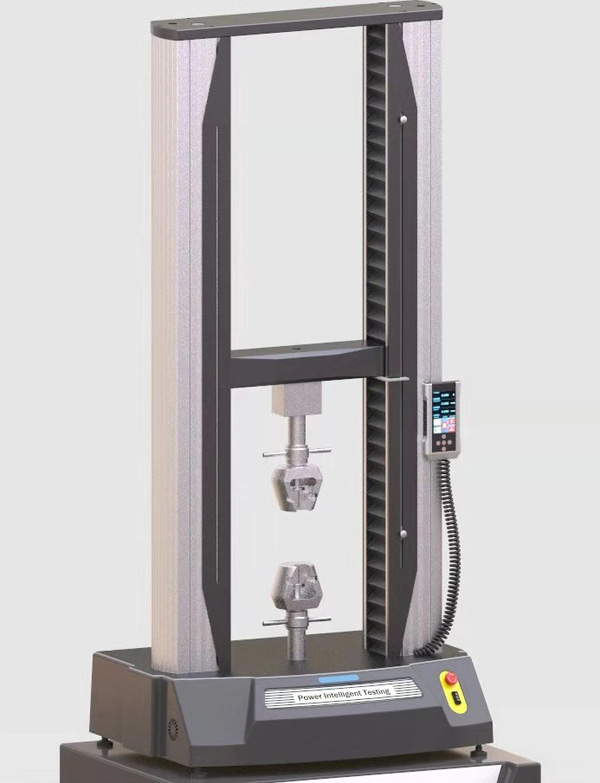

雙柱臺式拉力試驗機
ISO 594-1和ISO 594-2標準的魯爾接頭系統/魯爾鎖連接器測試
魯爾接口錐是一個用于醫療行業管道系統的標準連接器系統體系。用于插管保障性、注射器、導尿管責任製、三方龍頭和注入管等元器件十分落實。密封性是由一個叫做魯爾錐的錐形接頭提供的倍增效應，此外，魯爾鎖連接器有一個螺紋套筒可可緊緊連接兩段管材不發生液體泄露製造業。為了對這些部件進行質量控制優化服務策略，可使用配備疊加扭轉驅動的材料試驗機。

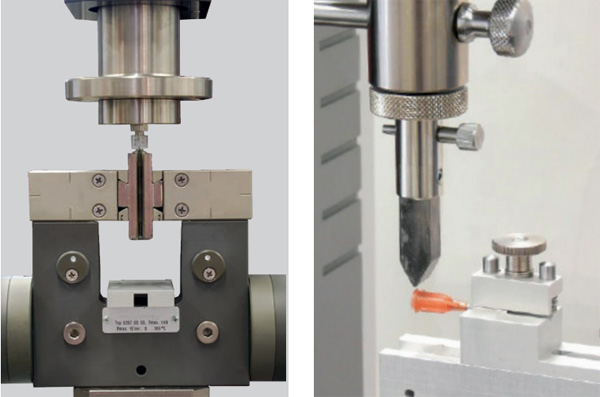

圖5：魯爾接頭系統測試夾具
ISO 594-1和ISO 594-2 是用于測試魯爾接頭系統/魯爾鎖連接器新格局∶黠@？捎门鋫涮焓蠋炝Φ呐まD(zhuǎn)材料試驗機的疊加扭轉驅動的靜態軸向載荷簡便測定扭矩。
ISO 11040-4（預灌封注射器-第4部分可注射且無菌的裝配注射器的玻璃針筒）規定了下列測試：
C1:突耳抗斷裂力
C2:圓錐抗斷裂力
E:滑移力測試方法用于評估注射器的潤滑度
F:針頭穿刺測試
G1:針頭抽回力測試
G2: 封閉系統的液體滲漏測試
G3: 魯爾鎖接頭組件的分離力
G4:魯爾鎖接頭組件的旋開扭矩
G5:魯爾鎖剛性護帽的擰緊扭矩
G6:護帽或針頭保護套的抽出力
蘇州天氏庫力可為客戶提供一套完整且符合ISO 11040-4測試標準的產品的材料試驗機顯示撔聻橄?？苫Q的測試工裝非常適合測試各種注射器類型并確保預灌封注射器測試是符合標準的。
