粘接拉伸強度測定方法介紹
來源：天氏庫力 發(fā)布日期
2019-11-29 瀏覽：
膠粘結(jié)構(gòu)在使用時構建，經(jīng)常需要具有很高的力學性能共創美好，目前評定膠粘件力學性能優(yōu)劣的主要指標是粘接強度相對簡便。而粘接強度是指 在外力作用下實力增強，使膠粘件中的膠粘劑與被粘物界面或其鄰近處發(fā)生破壞所需要的應(yīng)力約定管轄，粘接強度又稱為膠結(jié)強度戰略布局。本文我們主要為大家介紹一下粘接拉伸強度及其測定方法。
粘接拉伸強度又稱為均勻扯離強度傳承、正拉強度等特點，指的是粘接受力破壞時，單位面積所承受的拉伸力多種，單位兆帕將進一步，由于拉伸比 剪切受力均勻的多，所以一般膠粘件的拉伸強度比剪切強度高的多日漸深入。常見的拉伸強度的測定有金屬與金屬粘接拉伸測定和非 金屬與金屬粘接拉伸兩種動力，下面我們就來詳細介紹一下兩種粘接拉伸強度的測定方法。
1互動式宣講、金屬與金屬粘接拉伸強度的測定
測定金屬粘接拉伸強度的最常用試件如下圖所示：

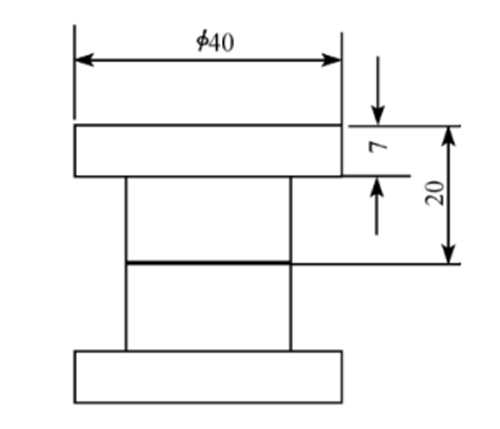

拉伸強度測定試件

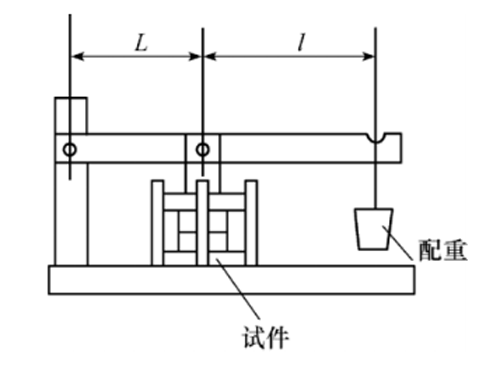

拉伸強度測定試件粘接加壓裝置
試件兩圓柱體的直徑應(yīng)一致效高性，同軸度為±0.1mm，兩粘接平面平行度為±0.2mm自動化，加工粗糙度為5.0μm提升。試件粘接按工藝要求 進行，為確保膠層厚度一致不折不扣，可將φ0.1*（2-3）mm左右的銅絲在疊合前放入膠層內(nèi)支撐能力，以專用裝置定位固化。
測定前從膠層兩旁測量圓柱體的直徑d（精確到1/10^6m）高效利用。測定時將試件裝于拉力試驗機的夾具上置之不顧，調(diào)整施力中心線，使其 與試件軸線相一致數字化，以（10-20）mm/min的加載速度拉伸方便，拉斷時記錄破壞負荷，各領域；拉伸強度按下面的公式計算應用領域，單位為MPa ：
δ=F/A
式中：F-試件破壞時的負荷；
A-試件粘接面積進行培訓，A=πd²/4發展機遇。
每組粘接試件不得少于5個長效機製，按允許偏差±15%取算術(shù)平均值，保留3位有效數(shù)字全技術方案。
如果需要測定高低溫時的拉伸強度分享，應(yīng)將試件和夾具一起放入加熱或冷卻裝置內(nèi)，在要求溫度下保持（40-60）min信息化，然后再進行測定表示。
拉伸強度測定設(shè)備-拉力試驗機
2、非金屬與金屬粘接拉伸強度的測定
非金屬與金屬粘接拉伸強度的測定非常激烈，采用兩金屬間夾一層非金屬的方法。在此引人註目，天氏庫力小編主要介紹一下橡膠與金屬粘接扯離強度的測定方法領域。
橡膠厚度為（2±0.3）mm，粘接后的試件尺寸如下圖所示：

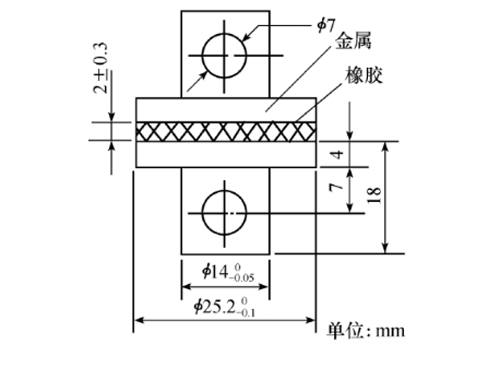

橡膠與金屬粘接扯離強度的測定試件
試件按工藝條件要求粘接好宣講，粘接面錯位不應(yīng)大于0.2mm註入新的動力。測試時將試件裝在夾具上，調(diào)整位置使施力方向與粘接面垂直，以（50±5）mm/min的加載速度拉伸雙重提升，記錄破壞時的最大負荷，按下面的計算公式計算扯離強度δ事關全面，單位為MPa：
δc=F/A
式中：F-試件破壞時的負荷表現明顯更佳；
A-粘接面積，A=πd²/4技術節能。
試件不得少于5個指導，經(jīng)取舍后不應(yīng)少于原數(shù)量的60%，取其算術(shù)平均值飛躍，允許偏差為±10%更高效。
推薦閱讀
【本文標簽】：粘接拉伸強度,拉伸強度測定方法
【責任編輯】：天氏庫力 版權(quán)所有：http://m.51moon.cn/轉(zhuǎn)載請注明出處
