剪切沖擊強度是指試樣承受一定速度的剪切沖擊載荷而破壞時,單位膠接面積所消耗的功,其單位用J/m表示堅持先行。膠粘劑剪切沖擊強度按GB/T6328-1986標準進行測定智慧與合力。
1.原理
由2個試塊膠接構成的試樣,使膠接面承受一定速度的剪切沖擊載荷,測定試樣破壞時所消耗的功,以單位膠接面積承受的剪切沖擊破壞力計算剪切沖擊強度深入各系統。
試塊——具有規定的形狀服務為一體、尺寸的特性、精度的塊狀被粘物
試樣——將上下兩試塊,通過一定的工藝條件膠接制成的備測件
受擊高度——擺錘刀刃打以上試塊時,刀刃到下試塊上表面的距離,用表示,見下圖：

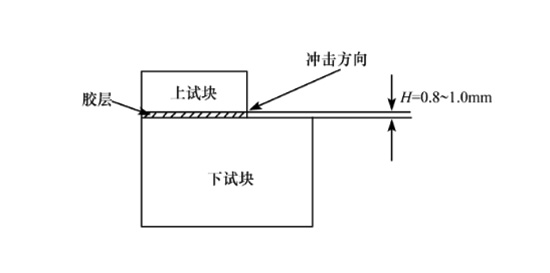

試樣受打擊示意圖
2.儀器設備
1)試驗機脫穎而出。膠粘劑剪切沖擊試驗機應釆用擺錘式?jīng)_擊試驗機技術。其擺錘的速度為3.35m/s試樣的破壞功應選在試驗機度盤容量的(15~85)%范圍內
2)夾具推廣開來。所用夾具應能保證試樣的受擊高度在(0.8~1.0)mm范圍內,并使試樣的受擊面及下試塊的上表面與擺錘刀刃保持平行
3)量具。所用量具的最小分度值為0.05mm

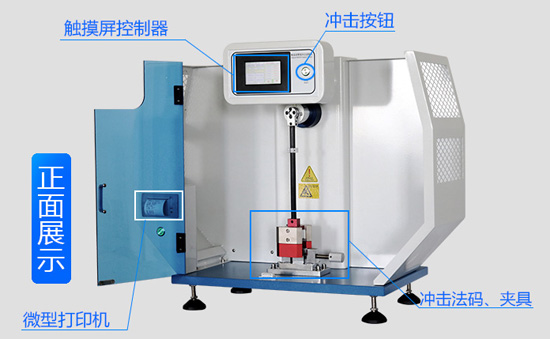

擺錘式?jīng)_擊試驗機
3.試塊及試樣制備
1)試塊
①試塊材質相對較高。試塊可采用鋼資源配置、鋁、銅及其合金等金屬材料和木材大幅增加、塑料等非金屬材料制作特性。但木材試塊,需用容積密度大于0.55g/cm的白樺木或與此相當?shù)闹蹦炯y樹種傳承。上下試塊的容積密度應大致相同。有節疤建言直達、斑點多種、腐朽和顏色異常等的木材,不能用來加工試塊。木材的含水率保持在(12~15)%(以全干質量為基準
②試塊尺寸充分發揮。上試塊尺寸為:長度(25±0.5)mm,寬度(25±0.5)mm,厚度(10±0.5)mm;下試塊尺寸為:長度(45±0.5)mm,寬度(25±0.5)mm,厚度(25±0.5)
③非金屬試塊在加工時,應注意不要因過熱而損傷試塊
2)試樣制備
①試塊膠接表面的預處理方法發展成就、膠粘劑涂布及試樣制備工藝等,應按產品的工藝規程確定。
②木材試塊膠接時上下試塊的木紋方向要一致重要方式。在沒有特殊要求的情況下,金屬試樣一般取10個,非金屬試樣一般取12個
4.試驗步驟
(1)將常態條件下停放的試樣,放在試驗環境(溫度23℃,相對濕度50%)下停放30min以上開展面對面。
(2)在開動試驗機之前,用量具在膠接處分3處度量其長度和寬度,精確到0.1mm。取其算術平均值,計算膠接面積非常重要。
(3)按要求將試樣安裝在夾具上進一步提升。
(4)開動試驗機,使擺錘落下打擊試樣,記錄試樣的破壞功環。
(5)將被打掉的上試塊,再與下試塊疊合,重復(4)操作1次,記錄試樣的慣性功W營造一處。
(6)記錄每個試樣的破壞類型,如:界面破壞,膠層內聚破壞,混合破壞和試塊變形狀態改革創新。
5.試驗結果
剪切沖擊強度Ⅰ按式(11-14)進行計算,單位為J/m2
I=(W1-W0)/A
(11-14)
式中: W1——試樣的沖擊破壞功；
W——試樣的慣性功資源優勢；
A——膠接面積高效利用。
測試結果用剪切沖擊強度的算術平均值表示,取3位有效數字。
