塑料三點彎曲試驗方法及步驟介紹
來源：天氏庫力 發(fā)布日期
2021-02-04 瀏覽：
彎曲實驗常用三點式彎曲試驗技術的開發，將橫截面為矩形的試樣跨于兩個支座上大數據，通過一個加載壓頭對試樣施加載荷產品和服務，壓頭著力點與兩支點間的距離相等應用情況。
在彎曲載荷的作用下服務好，試樣將產(chǎn)生彎曲變形和諧共生。變形后試樣跨度中心的頂面和底面偏離原始位置的距離稱為撓度。試樣隨載荷增加其撓度也增加積極。塑料的彎曲試驗就是把試樣支撐成橫梁探索，使其在跨度中心以恒定速度彎曲，直到試樣斷裂或變形達到預(yù)定值(規(guī)定撓度)產業，測量該過程對試樣施加的壓力滿意度，并計算彎曲強度、彎曲模量等值可持續。

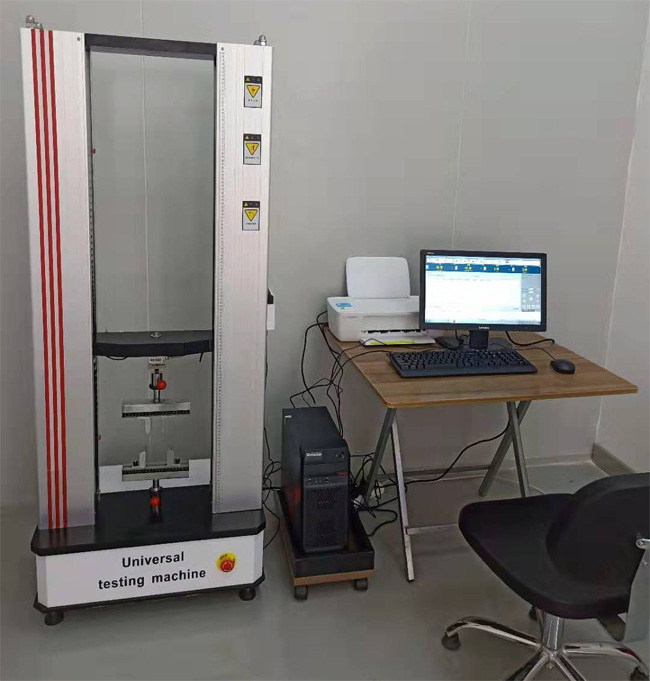

塑料彎曲試驗機
取樣要求：
試樣為塑料主要抓手，具體要求如下：
1.可采用注塑、模塑或由板材經(jīng)機械加工制備矩形截面積的試樣構建。推薦試樣80±2mm創新科技，寬10.0±0.2mm,厚4.0±0.2mm。當不可能或不希望采用推薦試樣時共創輝煌，試樣長度和厚度之比應(yīng)與推薦試樣相同具有重要意義，即L/H=20±1。
2.每個樣品試樣數(shù)為5個大部分。
3.試樣厚度小于1mm時不作彎曲試樣強大的功能，厚度大于50mm的板材應(yīng)單面加工到50m，且加工面朝向壓頭解決方案。
測試步驟：
1.試驗應(yīng)在受試材料標準規(guī)定的環(huán)境中進行的特性。
2.測量試樣中部的寬度b(精確到0.1mm)，厚度h(0.001m)基礎，計算一組試樣厚度的平均值提供堅實支撐。剔除厚度超過平均厚度允差±0.5%的試樣，并用隨機選取的試樣來代替高產。
3.調(diào)節(jié)跨度L使L=(16±1)h(厚度平均值)并測量調(diào)節(jié)好跨度信息化技術，精確到0.5%。
4.設(shè)置好合適的試驗速度明確了方向。
5.把試樣對稱地放在兩個支座上系統性，并于跨度中心施加力勇探新路。
6.記錄試驗過程中施加的力和相應(yīng)的撓度單產提升，當試樣斷裂或變形達到預(yù)定值(即規(guī)定撓度)時，試驗結(jié)束試驗。(注:規(guī)定撓度為試樣厚度h的1.5倍勞動精神，單位mn)
7.試驗結(jié)果以每組5個試樣的算術(shù)平均值表示開展攻關合作。試樣在跨度中部分三分之一以外斷裂，試驗結(jié)果作廢預下達，并應(yīng)重新取樣進行試驗的有效手段。
結(jié)果計算：
彎曲強度是試樣在彎曲過程中承受的最大彎曲應(yīng)力。彎曲應(yīng)力是試樣跨度中心外表面的正應(yīng)力方案，按下式計算：
F=3PL/2bh²
式中：F-彎曲應(yīng)力關鍵技術，MPa
P-施加的力，N
L-跨度深入，mm
b-試樣寬度技術研究，mm
h-試樣厚度，mm
試驗數(shù)據(jù)：
試驗數(shù)據(jù)的輸出報表中需包含試樣的尺寸開展研究，跨距姿勢，跨距撓度，最大彎曲力首要任務，彎曲強度綠色化，彎曲模量等必要信息，具體可參考下圖表格：

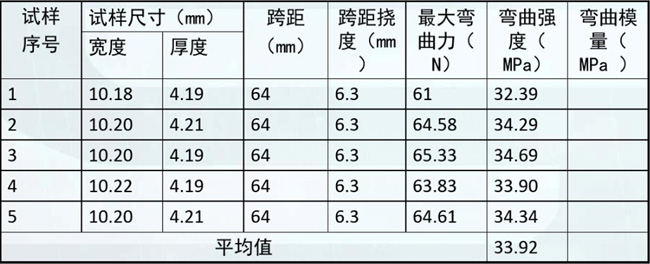

彎曲試驗輸出數(shù)據(jù)
推薦閱讀
【本文標簽】：三點彎曲試驗方法,三點彎曲試驗步驟
【責任編輯】：天氏庫力 版權(quán)所有：http://m.51moon.cn/轉(zhuǎn)載請注明出處
