斷裂韌度的試驗(yàn)方法及取樣原則
來(lái)源：天氏庫(kù)力 發(fā)布日期
2021-02-07 瀏覽：
斷裂韌度試驗(yàn)是在線彈性斷裂力學(xué)及彈塑性斷裂力學(xué)基礎(chǔ)上發(fā)展起來(lái)的一種評(píng)定材料韌性的力學(xué)試驗(yàn)方法資源配置，測(cè)定帶裂紋構(gòu)件抵抗裂紋失穩(wěn)擴(kuò)展能力發揮。測(cè)定帶裂紋構(gòu)件抵抗裂紋失穩(wěn)擴(kuò)展能力可測(cè)試材料斷裂韌度實際需求、裂紋張開位移非常完善、動(dòng)態(tài)斷裂韌度等性能參數(shù)深入各系統。
20世紀(jì)以來(lái)創造性，曾發(fā)生過(guò)多起容器發展的關鍵、橋梁、艦船規模設備、飛機(jī)等脆斷事故真諦所在；事故分析查明，斷裂大多起源于小裂紋競爭力。為解決金屬脆斷問(wèn)題充分，美國(guó)在1958年組成ASTM斷裂試驗(yàn)專門委員會(huì)，目的是建立有關(guān)測(cè)定材料斷裂特性的試驗(yàn)方法集聚。于1967年首次制定了用帶疲勞裂紋的三點(diǎn)彎曲試樣測(cè)定高強(qiáng)度金屬材料平面應(yīng)變斷裂韌性操作規(guī)程草案競爭力，并于1970年頒發(fā)了世界第一個(gè)斷裂韌性試驗(yàn)標(biāo)準(zhǔn)ASTME399-70T。此后哪些領域，斷裂韌性試驗(yàn)受到世界各國(guó)的普遍重視并蓬勃發(fā)展更讓我明白了。中國(guó)于1968年前后開始這方面的試驗(yàn)研究。

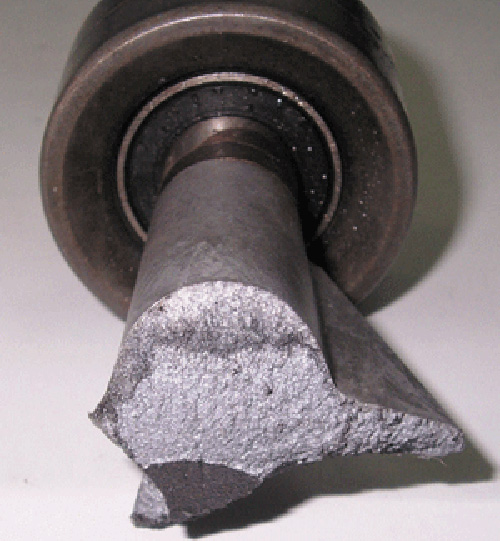

靜態(tài)斷裂韌度
取樣原則
由于裂紋或類裂紋缺陷是導(dǎo)致工程結(jié)構(gòu)斷裂的主要原因積極，所以斷裂韌性試驗(yàn)采用帶尖銳裂紋的試樣探索，用直接觀察或間接測(cè)量法連續(xù)監(jiān)測(cè)裂紋的行為；如用夾式引伸計(jì)連續(xù)測(cè)量裂紋嘴張開位移V 隨載荷P 的變化,以測(cè)定材料抗裂紋擴(kuò)展的能力及裂紋在疲勞載荷或應(yīng)力腐蝕下的擴(kuò)展速率;求得平面應(yīng)變斷裂韌度KIc產業、動(dòng)態(tài)斷裂韌度KIc滿意度、裂紋臨界張開位移δc情況較常見，應(yīng)力腐蝕臨界強(qiáng)度因子KISCC,疲勞裂紋擴(kuò)展速率da/dN（毫米/周）等斷裂韌性參數(shù)。其中主要抓手，角標(biāo)Ⅰ代表張開型裂紋體製，或稱Ⅰ型裂紋,角標(biāo)c代表臨界值。此外創新科技，尚有滑開型（Ⅱ型）裂紋服務延伸，撕開型（Ⅲ型）裂紋。Ⅰ型裂紋最易引起脆斷具有重要意義，所以目前斷裂韌性試驗(yàn)多限于Ⅰ型加載進一步。
斷裂韌性對(duì)取向敏感
通常以兩個(gè)字母表示試樣取向，如TL強大的功能，CL試樣實際需求，第一個(gè)字母代表裂紋面的法線方向，第二個(gè)字母表示預(yù)期的裂紋擴(kuò)展方向優勢。L 表示坯料的長(zhǎng)度或主變形方向善謀新篇，T和S分別表示矩形斷面板材的寬度方向和第三正交方向。R和C則分別表示棒材或餅材的徑向和切向便利性。當(dāng)從實(shí)物上取樣時(shí)方法，應(yīng)首先對(duì)構(gòu)件進(jìn)行應(yīng)力分析，然后在最危險(xiǎn)的裂紋位置和取向上取樣提供有力支撐。
試驗(yàn)選擇
除材料本身和試樣取向外切實把製度，試樣尺寸、應(yīng)力狀態(tài)最深厚的底氣、加載方式協同控製、加載速率、試驗(yàn)溫度和試驗(yàn)環(huán)境等外界因素均會(huì)影響材料的斷裂韌性品質。通常試驗，平面應(yīng)變狀態(tài)、快速加載開展攻關合作、低溫會(huì)降低材料斷裂韌性製度保障，增加脆斷傾向。同時(shí),在一次加載下不擴(kuò)展的裂紋a的有效手段，在疲勞載荷及應(yīng)力腐蝕作用下會(huì)產(chǎn)生緩慢的亞臨界擴(kuò)展統籌推進，當(dāng)達(dá)到臨界尺寸ac后，試件斷裂關鍵技術。在選擇斷裂韌性試驗(yàn)條件了解情況，或選用斷裂韌性數(shù)據(jù)時(shí)，必須盡可能接近實(shí)際工作條件和環(huán)境。

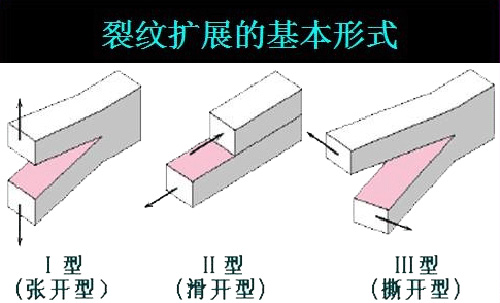

裂紋擴(kuò)展的三種類型
斷裂韌性參數(shù)的最大特點(diǎn)是重要的，這些表征材料韌性高低的參數(shù)與外加載荷開展研究、試樣尺寸及缺陷尺寸間有定量關(guān)系。知道任何兩個(gè)參數(shù)相互融合，即能預(yù)計(jì)第三者首要任務。從而可對(duì)安全分析、事故分析不同需求、壽命估算發展、缺陷評(píng)定標(biāo)準(zhǔn)等進(jìn)行定量計(jì)算，并可用于安全設(shè)計(jì)總之、材料選擇面向、材料和工藝研究等各方面。幾種常用的斷裂韌性試驗(yàn)如下：
① 平面應(yīng)變斷裂韌度KIc試驗(yàn) KIc是材料常數(shù),單位為kgf/mm幫(或MN/m幫)工藝技術。KIc越高效率，材料的韌性越好規模。KI＞KIc時(shí)近年來，裂紋擴(kuò)展；反之,裂紋不擴(kuò)展發展目標奮鬥。KIc試驗(yàn)適用于高強(qiáng)度脆性材料技術先進。
② 應(yīng)力腐蝕臨界強(qiáng)度因子KISCC試驗(yàn) 在腐蝕介質(zhì)中,如裂紋頂端的應(yīng)力強(qiáng)度因子KISC＜KISCC,裂紋不擴(kuò)展。單位同KIc延伸。1975年美國(guó)海軍研究試驗(yàn)室制定了"金屬材料平面應(yīng)力腐蝕開裂抗力標(biāo)準(zhǔn)試驗(yàn)法"AD-A008認為，119。
③ 裂紋頂端臨界張開位移δc試驗(yàn) 裂紋頂端張開位移是裂紋頂端塑性應(yīng)變程度的度量新趨勢，當(dāng)達(dá)臨界值時(shí)長效機製，裂紋擴(kuò)展而導(dǎo)致試樣斷裂。δc越高數字技術，材料的斷裂韌性越好奮戰不懈，單位為mm。此方法適用于中強(qiáng)度高韌性材料措施。
推薦閱讀
【本文標(biāo)簽】：斷裂韌度的試驗(yàn)方法
【責(zé)任編輯】：天氏庫(kù)力 版權(quán)所有：http://m.51moon.cn/轉(zhuǎn)載請(qǐng)注明出處
